准确评估双极型晶体管（BJT）的电气性能

评估双极型晶体管（BJT）的性能需要精确的电压源和电流测量，以便了解器件在不同电偏置条件下的行为。准确表征基极和集电极电流响应，对于评估晶体管工作状态、识别电气波动以及验证半导体器件性能基础 。这些测量结果为工程师提供了宝贵的信息，有助于他们在器件开发、测试和调试过程中评估晶体管的电气特性。 BJT性能评估涉及向基极-发射极和集电极-发射极端子施加受控电压，同时测量由此产生的基极和集电极电流。双通道源量测单元（SMU）可在两个端子上实现独立的电压源和电流测量。 一个通道向基极施加受控电压并测量基极电流，而第二个通道则建立集电极偏置并测量集电极电流。通道的同步运行确保电流测量结果与施加的电压条件相匹配，从而能够对晶体管的行为进行一致的评估。

要获得准确的测量结果，还需设置适当的电压扫描参数、电流测量量程、顺从性限制以及测量时序。电压扫描使工程师能够观察晶体管电流在不同偏置条件下的变化情况，而合适的测量量程则有助于检测微小和较大的电流变化。独立的顺从性设置有助于防止器件承受过大的电气应力，而同步测量执行则在捕获多个端子间的电气响应时提高了测量的一致性。 测得的电流-电压数据可以图形化显示，以便分析晶体管的电气行为并识别电流响应中的变化。线性和对数坐标系支持对不同电流水平的分析，而测量数据审查则使工程师能够更详细地研究器件特性。将受控电压源、同步电流测量和图形化分析相结合，为评估双极型晶体管（BJT）的性能提供了一种系统的方法。

BJT 性能评估解决方案

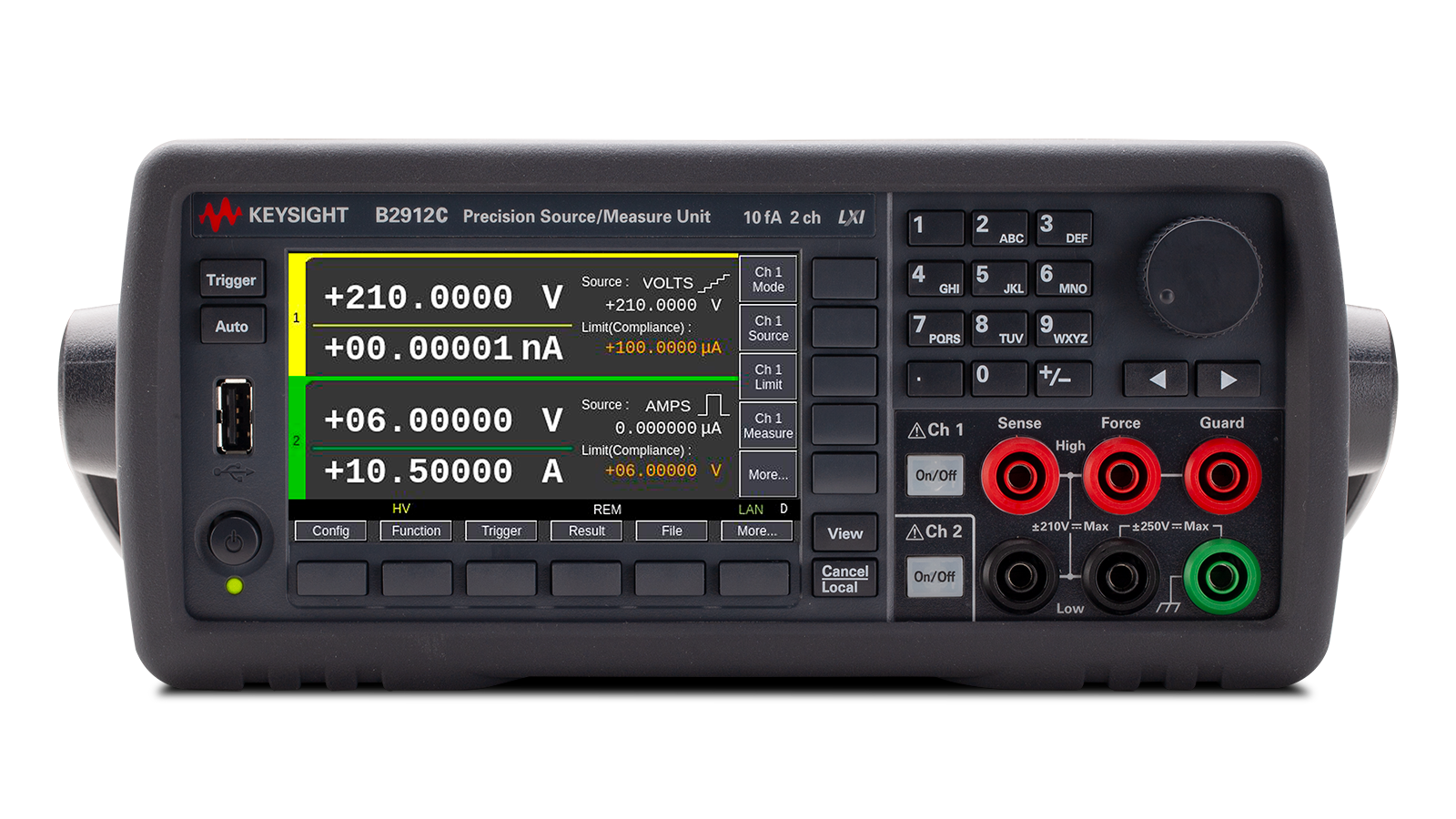

评估双极型晶体管（BJT）的电气性能，需要在保持受控偏置条件和适当测量设置的同时，对基极和集电极端子进行同步的电压源输出和电流测量。双通道精密源测量单元（SMU）将独立的电压源输出和电流测量功能集成于单一仪器中，使工程师能够在不同工作条件下捕获晶体管的电流-电压响应，而无需使用单独的电压源和电流表。 是德科技旗舰 台式源测量单元支持双通道操作，用于评估双极型晶体管的电气特性。一个通道施加受控的基极-发射极电压并测量相应的基极电流，而第二个通道则建立集电极-发射极偏置并测量集电极电流。每个通道均可独立配置为恒压或扫压操作，使工程师能够评估晶体管在不同电气条件下的行为。同步测量确保在相应的电压点捕获基极和集电极电流响应。 是德科技旗舰 台式源测量单元将高精度电压和电流源功能与高分辨率测量能力及四象限操作相结合。独立的合规性设置有助于保护器件免受过电压或过电流的损害，而可选的测量量程则支持在宽动态范围内进行测量。可配置的测量时序和同步触发有助于在整个测量过程中保持一致的测试条件，从而提高晶体管性能评估过程中的重复性。 该仪器的图形用户界面简化了测量配置，工程师可直接通过前面板定义电压扫描、源电平、测量参数和合规性限值。测得的电流-电压特性可通过线性或对数刻度以图形形式显示，使工程师能够考察晶体管工作的不同区域。测量结果也可进行查看和保存以供进一步分析，同时支持的软件控制选项为自动化测试和数据采集提供了更大的灵活性。 通过集成同步双通道操作、高精度电流测量、合规保护和图形化分析功能，是德科技旗舰 台式源测量单元可实现高效且可重复的双极型晶体管（BJT）性能评估。这些功能有助于工程师分析晶体管的电气行为、研究器件差异，并streamline 半导体特性分析过程。
索取报价

参见双极型晶体管（BJT）性能评估方案的框图
