查找并消除杂散信号

杂散信号是振荡器和锁相环设计中频谱退化的主要来源，通常由参考信号泄漏、分数调制效应、电源耦合以及数字干扰引起。这些离散信号可能出现在可预测或意外的偏移频率上，并通过增加干扰、违反频谱掩码以及降低信号质量，对射频系统性能产生显著影响。 在无线通信、雷达及高频系统等应用中，不受控的杂散信号会降低动态范围、增加误码率，并导致无法满足合规要求。

工程师通过考察相位噪声曲线以及不同偏移频率下的离散频谱成分，来识别和分析杂散信号。通过将杂散信号的位置和幅度与参考频率、环路带宽及调制方案等系统参数进行关联，他们能够确定根本原因并排查设计问题。这种详细分析有助于优化环路设计、滤波、接地和布局，从而确保在复杂的射频环境中获得更高的频谱纯度和更稳健的系统性能。

杂散信号检测与故障排除解决方案

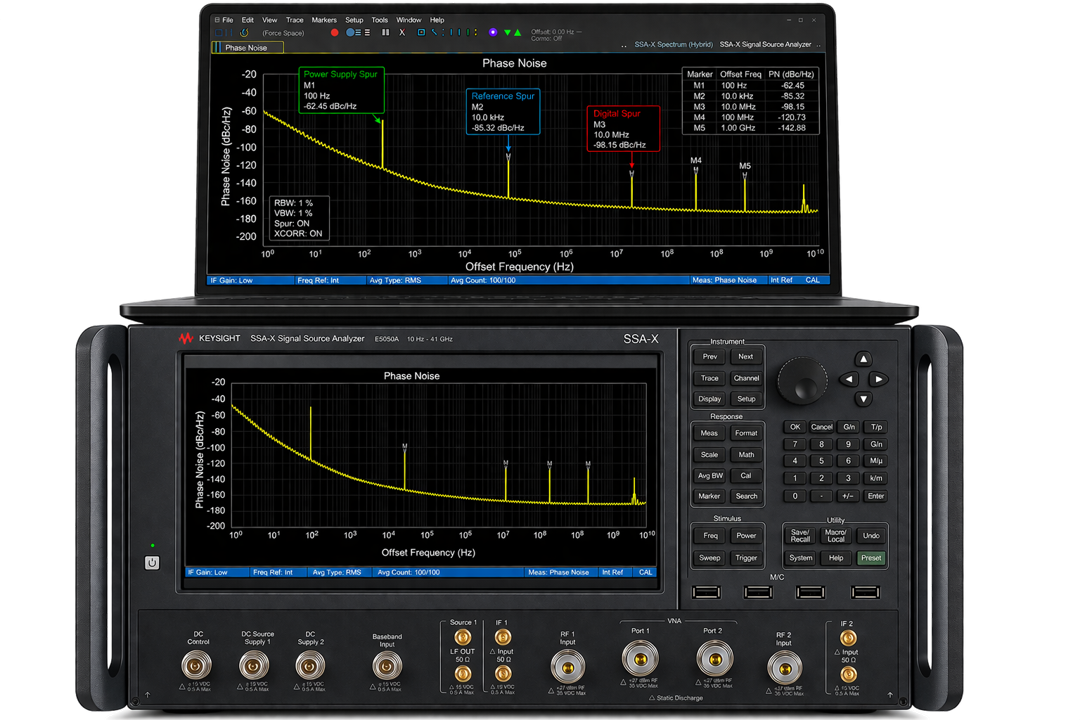

该解决方案通过将高性能相位噪声分析仪与专用测量和分析软件相结合，能够对振荡器和锁相环（PLL）设计中的杂散信号进行精确检测和分析。该相位噪声分析仪具备超低噪声底和宽动态范围，可在宽范围的偏移频率下准确测量相位噪声，并分辨低电平的杂散成分。 其集成测量引擎支持精细的分辨带宽控制以及噪声与杂散信号的同步分析，确保可靠地检测可能影响系统性能的离散频谱畸变。配套软件通过提供自动杂散检测、基于标记的频率跟踪以及进阶 可视化工具，进阶 扩展了这些功能，使工程师能够高效分析频谱行为。相关性与分析功能有助于将杂散信号与特定设计要素（如参考源、环路动态或电源噪声）建立关联。 工程师可量化杂散幅度、评估频谱要求的符合性，并优化设计参数以抑制不需要的发射。通过将高性能硬件测量与强大的软件驱动分析和自动化相结合，该解决方案可提升振荡器性能、增强频谱纯度，并支持可靠的射频系统运行。
