如何提高自动化测试中的射频密度

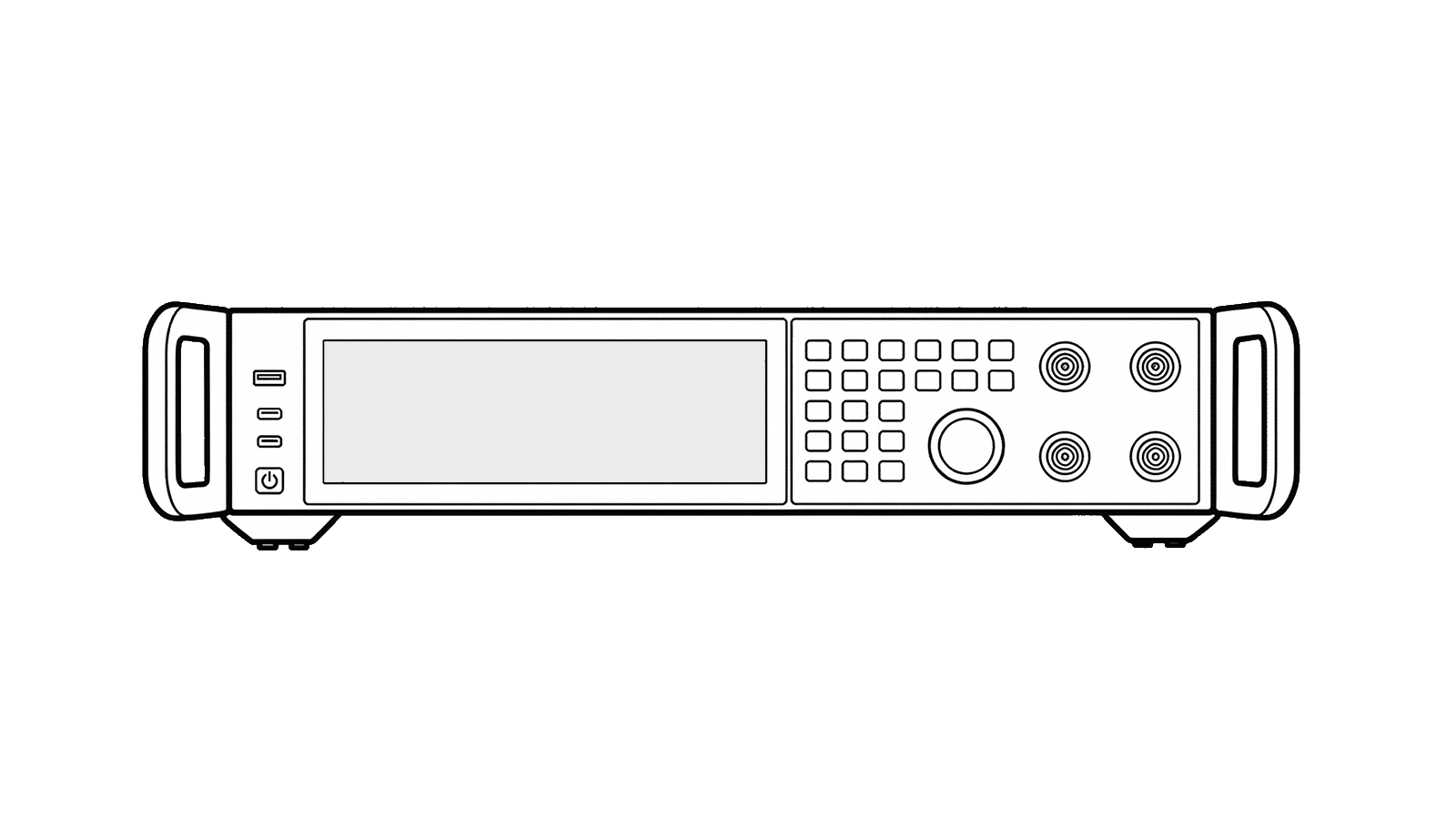

+ 紧凑型 多通道射频信号发生器

提高信号生成密度

自动射频（RF）测试利用多个信号源通道来激励接收机输入端、驱动本地振荡器（LO）路径，并测试并行信号链。工程师需为每条路径定义所需的通道数量、载波频率、输出电平、信号格式以及时序关系。多通道射频信号发生器可在共享的仪器机箱内提供独立编程的信号。模拟信号源可提供连续波（CW）及其他支持的模拟激励配置；当测试计划有要求时，多通道矢量信号源可提供数字调制信号。测试系统通过合适的线缆、开关、衰减器及测量仪器将信号源输出连接至被测设备（DUT）。工程师需建立通道映射，并确认所选仪器配置符合要求的频率和功率限制。各类模拟信号源代表不同的性能等级，其具体功能由各自的数据手册确定。

自动化测试控制器用于配置每个通道的频率、功率以及支持的调制或触发设置。测试序列将源状态应用到指定的被测设备（DUT）路径，并捕获由此产生的接收机或转换级测量结果。在相位关系至关重要的情况下，工程师需配置适当的参考信号和同步方法，并检查适用的仪器选项。在安排频率和功率切换时，需特别注意自动电平控制（ALC）、输出消隐、稳态响应以及触发时序。对于连续波测量，电平设置可优先考虑输出精度；对于快速状态变化，工程师需评估相关的切换模式及其权衡。根据测试架构的不同，不同通道可提供不同的本振频率或并行接收机激励信号。测量响应将与编程的源状态相关联，以便后续比较。最终的配置取决于所需信号的数量、所选的信号发生器型号以及被测设备（DUT）的接口。

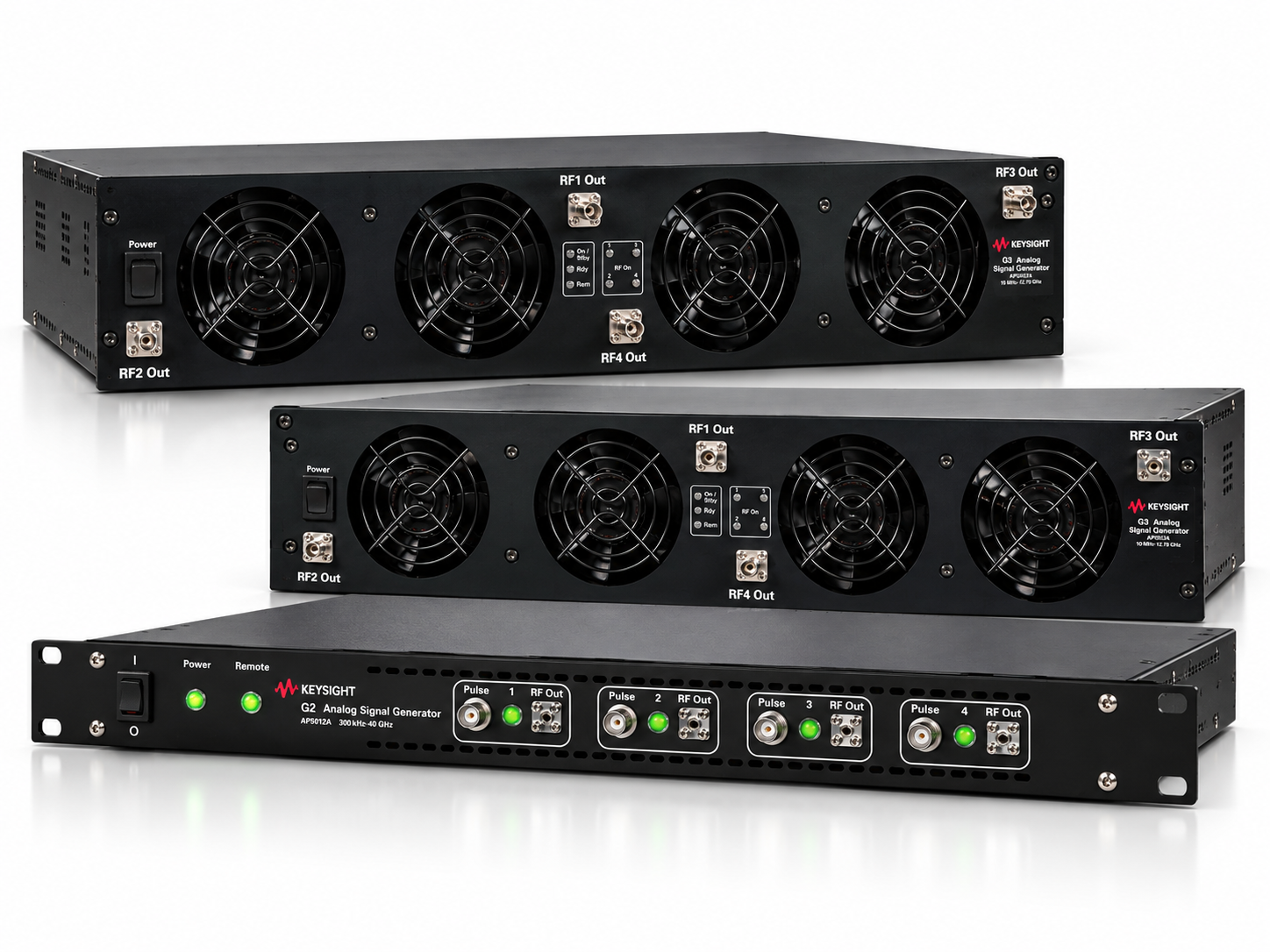

紧凑型多通道射频信号生成解决方案

要提高射频信号生成密度，需要具备可独立配置的射频输出、合适的频率和功率覆盖范围，以及在自动化序列中受控的切换。是德科技 AP5012A 在 1U 机箱内提供多达四个模拟射频通道，频率选项最高可达 40 GHz。AP5022A 在 2U 机箱内支持 1 至 4 个模拟通道，频率选项范围从 9 kHz 到 54 GHz。 AP5032A 在 2U 机箱内提供 1 至 4 个模拟通道，频率选项范围为 1 kHz 至 51 GHz；90 GHz 选项适用于单通道的 AP5031A，而不适用于 AP5032A。 AP5042A 在 2U 机箱内提供 1 至 4 个相位相干矢量通道，频率选项最高可达 40 GHz，标称最大射频 I/Q 带宽为 400 MHz。通过 LAN 和 USB 远程控制以及支持的 SCPI 编程，可将这些信号源集成到自动射频测试中。工程师可根据激励信号格式、通道数、频率范围、同步性能和机架容量等因素在这些型号中进行选择。
