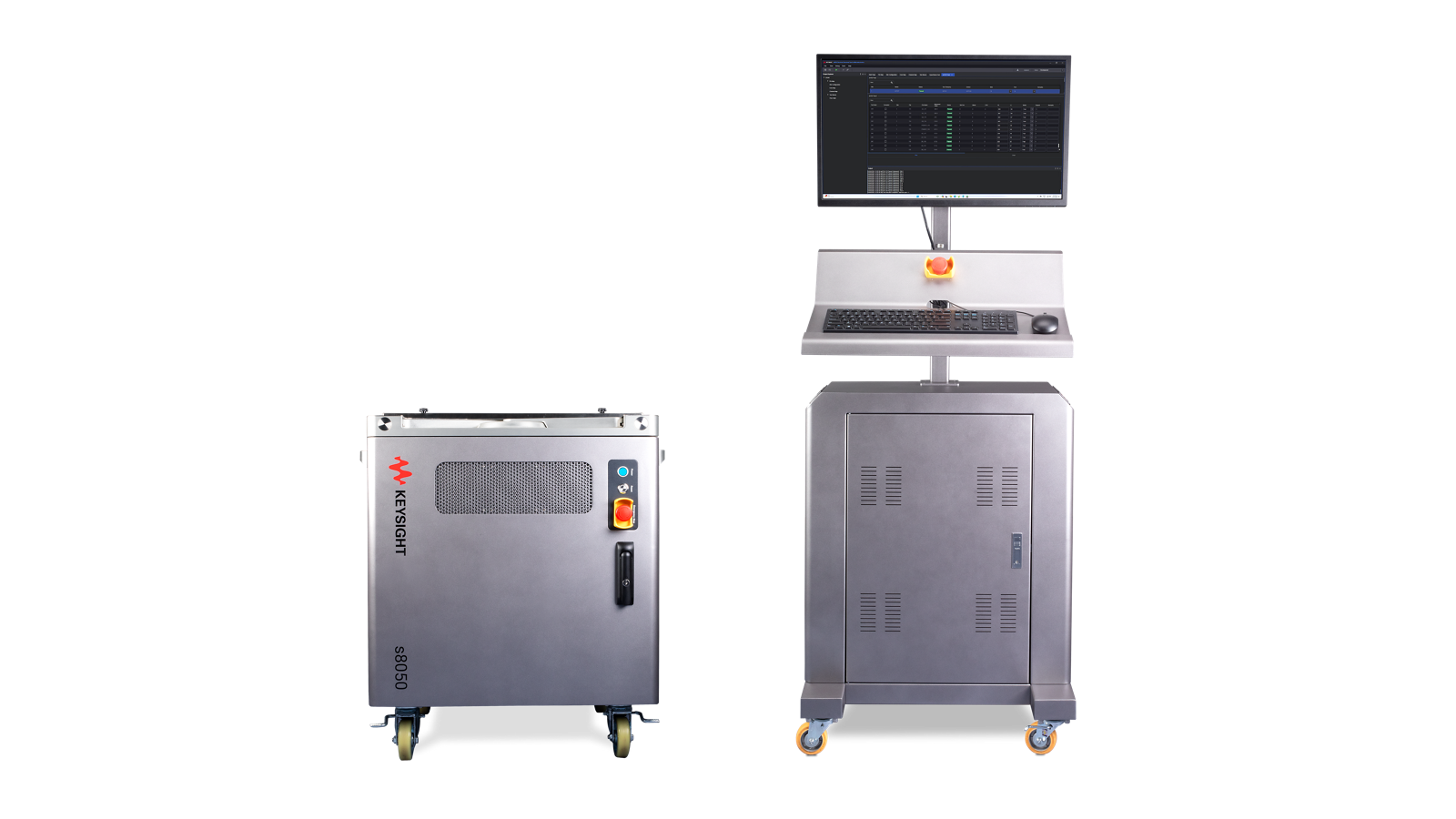

电气结构测试仪
+ 电气 结构测试仪
电气结构测试仪
+ 电气 结构测试仪

将检测整合到半导体装配线中

在线模后引线键合筛选需要电气结构测试仪、处理机、接触接口和器件夹具协同工作，以构成一个可重复的生产测试站。测试仪通过集成传感器板和更换套件与条带式或拾放式处理机连接，而并行测试位则允许在每个处理机循环中对多个封装器件进行测试。

在生产部署中，必须在设定测试限值之前，验证测试仪、测试夹具、接触器和处理装置的设置是否具有测量一致性。量具重复性和再现性（GRR）评估可识别因反复插入或对准器件而引起的设置偏差，而通用接口总线（GPIB）控制和半导体设备通信标准/通用设备模型（SECS/GEM）连接功能，则将测试仪的操作和测试数据与生产工作流程集成在一起。

模具成型后引线键合集成解决方案

要集成模后线焊筛选，需要协调测试仪、处理机、接触件、测试夹具以及制造数据基础设施。 s8050 / Q3000A 电气结构测试仪通过集成在更换套件中的 nVTEP 传感器板，支持条带式和拾放式处理器。该系统支持并行测试，并通过通用接口总线 (GPIB) 与处理器连接，同时借助半导体设备通信标准/通用设备模型 (SECS/GEM) 连接功能，实现与制造执行系统 (MES) 的集成。 自动测试程序生成功能可根据硬件配置分配测试资源并生成测试模块，从而减少测试开发工作量。量产认证包括夹具调试、相关性测试、GRR评估、已知良品（KGU）特性分析、限值生成，以及正式投产前的批量验证运行。
索取报价

参见“模具成型后引线键合筛选”的框图

如何集成注塑后引线键合筛选的框图

了解我们“模具后”引线键合集成解决方案中的产品
