如何利用时钟恢复测量高速串行抖动

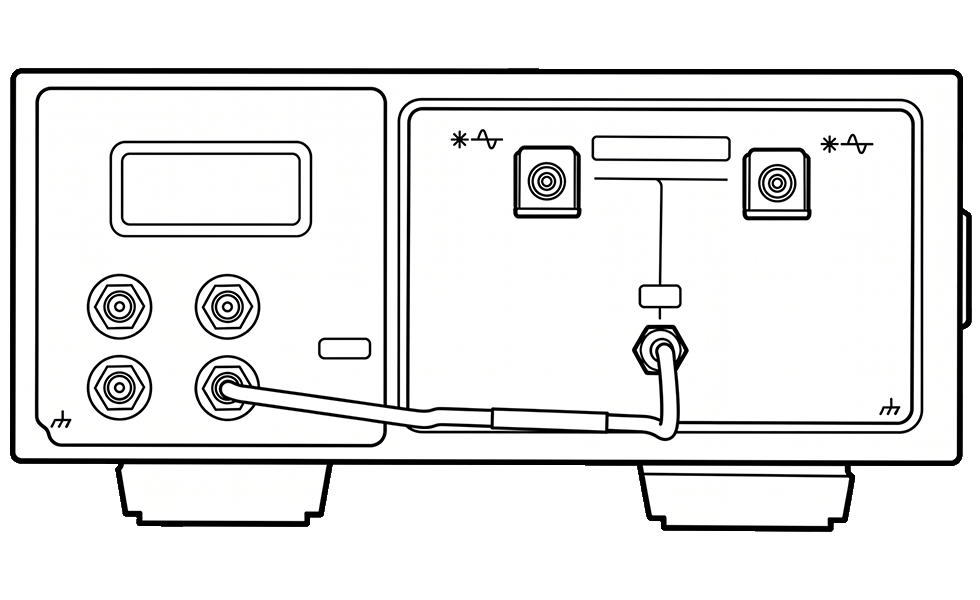

+ 时钟 恢复系统

测量高速串行抖动

高速串行抖动测量需要一个与被测数据同步的时序参考。当被测设备（DUT）未提供独立时钟时，电时钟恢复单元可直接从串行数据流中恢复时序，并为采样示波器提供所需的参考时钟。微波分路器将串行信号的一部分引导至时钟恢复输入端，而剩余信号则输入到示波器通道。工程师配置输入数据速率和时钟恢复环路特性，然后将恢复的时钟锁定到输入数据上。恢复的时钟连接到示波器的触发输入端，使仪器能够捕获并分析串行波形。该测量设置同时支持非归零（NRZ）和四电平脉冲幅度调制（PAM4）信号，当被测设备（DUT）无法提供合适的时钟信号时，为评估高速串行时序行为提供了一种实用方法。

使用恢复时钟进行精确的抖动测量，取决于正确的环路配置以及保持时钟路径与数据路径之间的时序关系。工程师使用具备抖动分析功能的采样示波器来检查时序变化，同时调整时钟恢复环路的特性以进行测量。时钟路径与数据路径延迟的差异可能会导致抖动变得无相关性，特别是在低频情况下，从而导致眼图闭合并降低测量精度。为应对这些挑战，工程师会使用相位匹配的电缆和延迟线，以最大限度地减少恢复时钟与被测数据之间的时序差异。在观察抖动结果的同时调整时钟恢复环带宽，有助于确定是否需要进行额外的路径匹配。抖动频谱分析可进一步揭示低频抖动的贡献，并有助于评估时序失真对测量精度的影响。

高速串行抖动测量解决方案

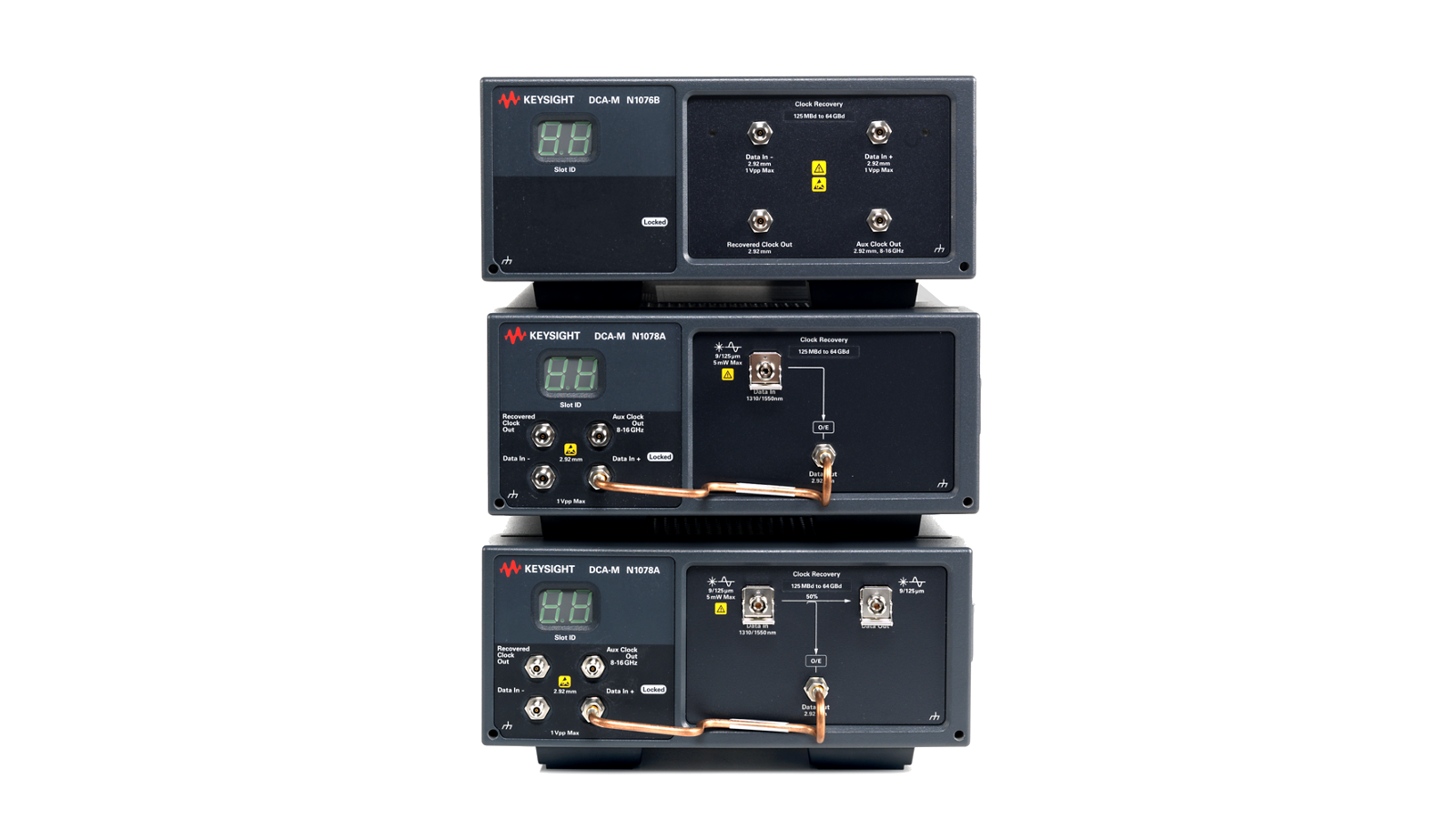

要使用时钟恢复技术测量高速串行抖动，需将被测设备（DUT）的输出信号分路，使相同的串行数据同时驱动示波器的测量通道和电气时钟恢复输入端，然后将恢复的时钟用作定时参考。是德科技的电时钟数据恢复系统支持电NRZ和PAM4信号，并提供可调的时钟恢复环路带宽和峰值调节功能。一旦在选定的符号率下建立锁定，恢复的时钟即可触发示波器，同时采集串行波形以进行串行数据抖动分析。恢复环带宽内的抖动由恢复时钟进行追踪，并在以该参考时钟为基准的测量中得到抑制；而环带宽之外的高频时序波动仍可在数据中观察到。可选的抖动频谱分析功能可提供时序成分的频域可视性，并有助于识别导致过高抖动的因素。当被测设备（DUT）未提供独立的同步时钟时，该设置支持串行数据抖动和眼图测量。
