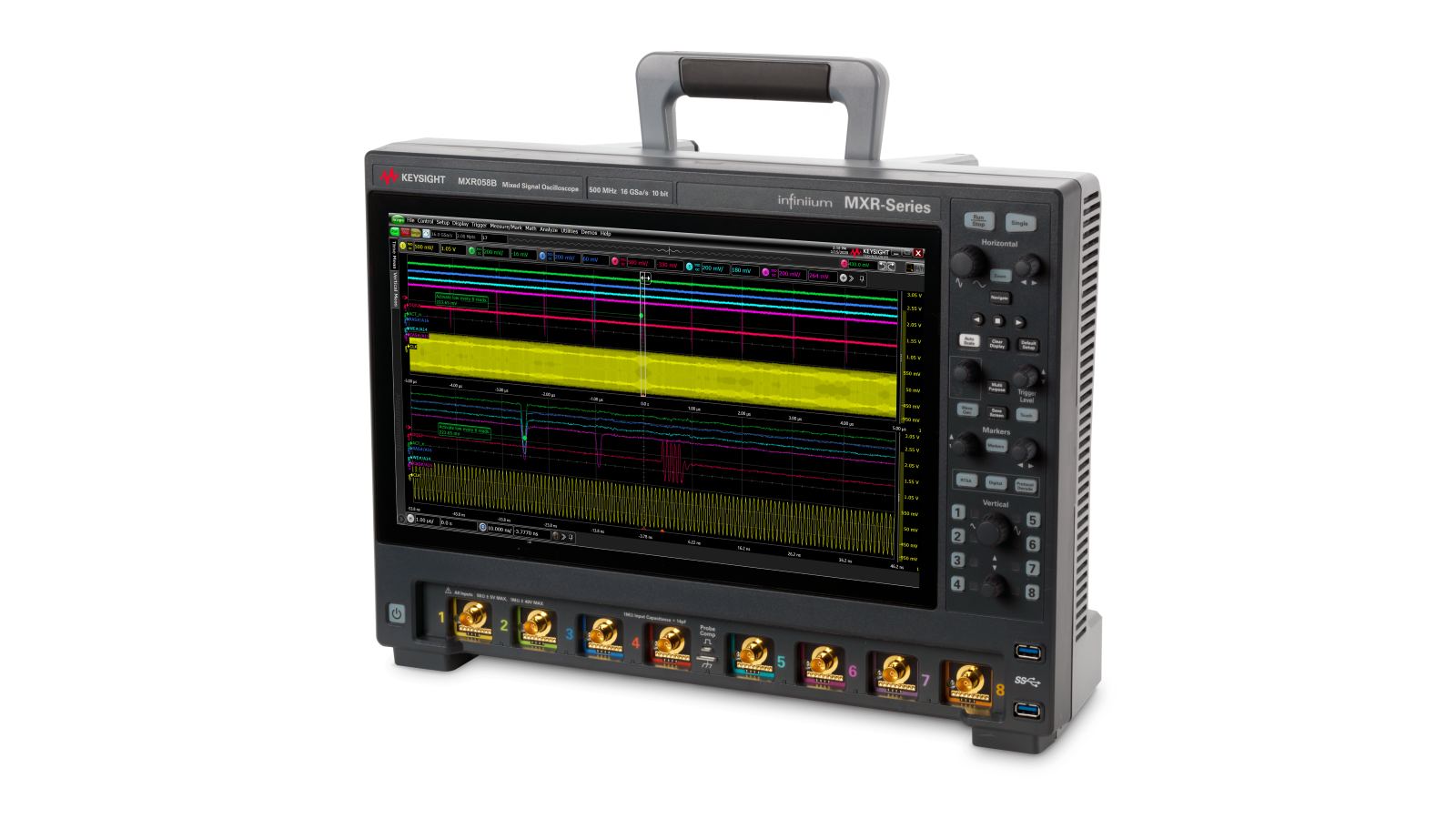

MXR系列示波器
+ MXR示波器
MXR系列示波器
+ MXR示波器

表征与调试USB电源传输

测试USB Type-C电源传输（PD）系统提供的更高动态可变功率，需要进行全面的验证和测试以确保符合USB Type-C标准。 设备间的端到端USB Type-C连接通过配置通道（CC）线路实现。线缆方向——作为Type-C连接器的关键因素——同样由CC线路确定。在合规性测试中，必须测量的PD重要设计参数包括：电压水平、设备充电状态、线缆功能性，以及供电设备与受电设备状态的判定。

当Type-C消费类设备请求特定电源配置文件时，需验证连接的电源提供方是否输出正确的电压、电流或功率配置文件。 通过300kHz信号监测CC1/CC2控制通道，测量其协议正确性、生成电压及电流值。随后利用示波器分析生成的眼图。验证PD电路布局需执行关键参数的电源完整性测量，包括供电漂移、周期性与随机扰动（PARD）、可编程电源轨响应，以及高频瞬态与噪声特性。

USB Type-C电源传输测试方案

测试USB Type-C电源传输组件需要监控CC线以确保协议正确，并测量产生的电压和电流。 是德科技USB Type-C电源传输测试解决方案包含：配备D9010EMBP嵌入式协议软件的500 MHzMXR Infiniium ，以及N7019A Type-C信号分离器，可实现Type-C CC双相标记编码300 kbps信号的实时协议触发与调试。 该过程包含：进阶 触发、时间相关解码波形、协议列表/表格窗口视图以及USB电源传输搜索功能。D9010ASIA串扰分析软件与D9010POWA电源完整性分析软件可进一步增强电源完整性测量能力。
