如何测量90 GHz以上的毫米波功率

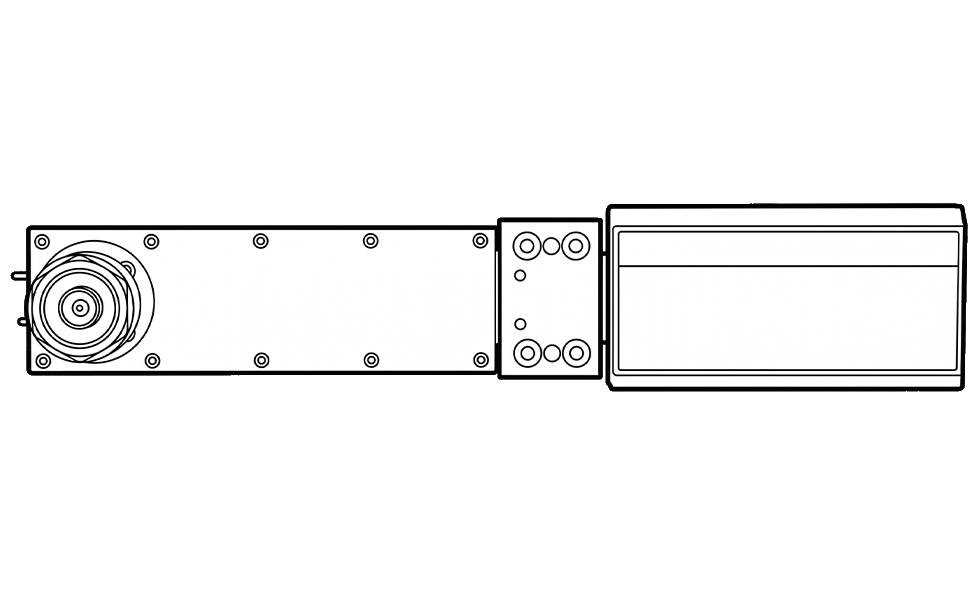

+ 波导 功率传感器

测量D频段频率下的功率

测量90 GHz以上的射频（RF）功率会带来与传统微波测量不同的挑战，因为信号传输越来越依赖于高精度波导接口，而非同轴连接。在D波段频率下，微小的不连续性、波导失配、连接质量以及测量路径中的损耗都会影响传递到测量平面的功率。因此，工程师需要一种基于波导的测量配置，该配置专为在这些频率下进行直接功率测量而设计，同时能保持适当的校准和校正条件。

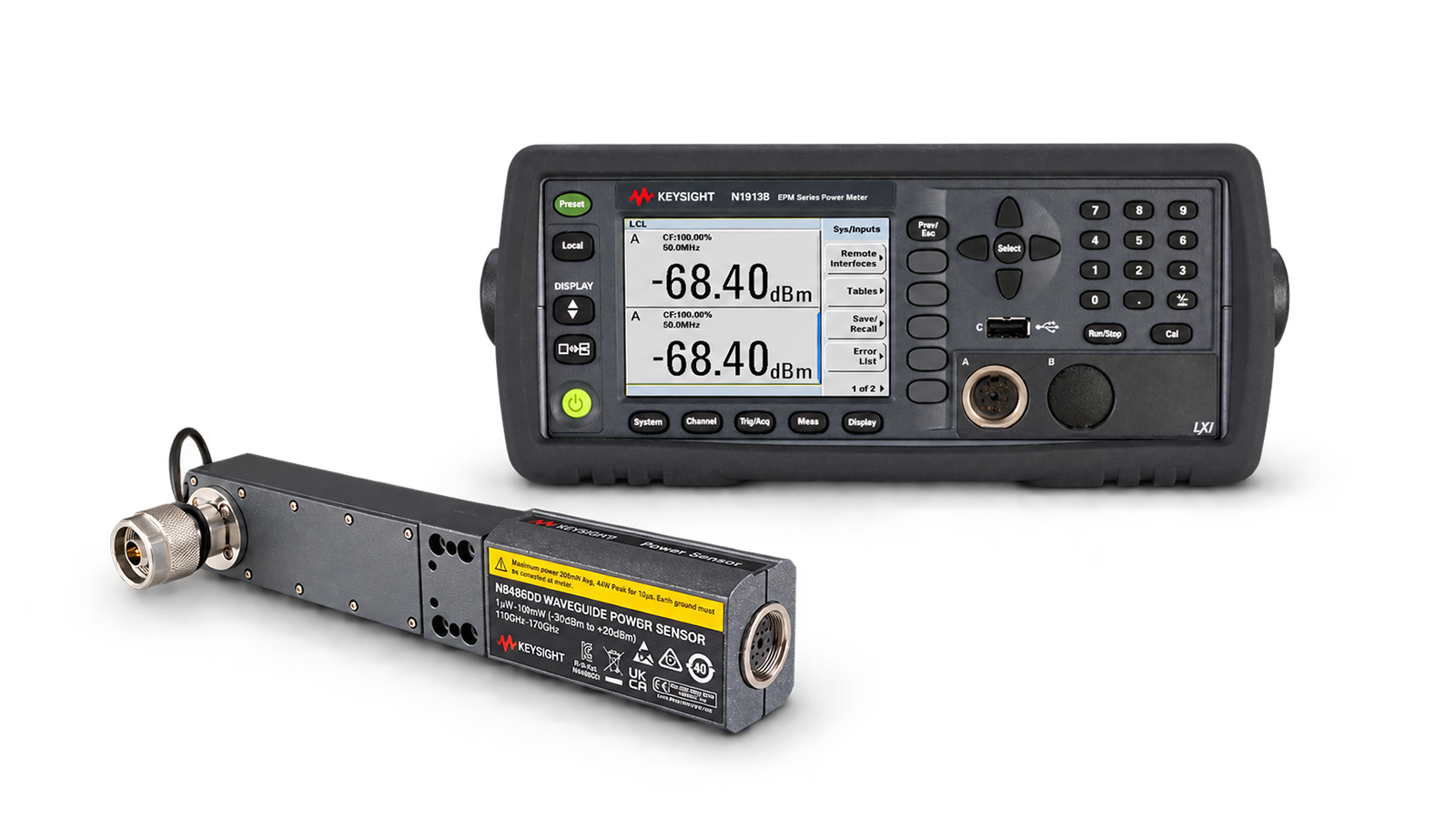

该系统包括一个D波段波导功率传感器，该传感器连接到兼容的功率计以及毫米波源或被测设备。工程师需建立波导测量平面、验证法兰对准与连接情况、设定频率，并在测量功率前应用相应的传感器校准系数。该传感器覆盖110至170 GHz频段，可直接进行D波段功率测量。该配置支持在新兴通信、器件研究及毫米波器件开发领域的高频测试系统中，进行信号源输出验证、器件特性分析及可用功率测量。

D波段功率测量解决方案

D波段测量工作流程将波导功率传感器直接放置在所需的高频测量平面上，从而无需将测试接口转换为传统的同轴连接即可测量毫米波能量。工程师只需将传感器连接到波导输出端，根据测量频率配置兼容的功率计，并应用与传感器配置相关的校准信息即可。该波导功率传感器支持 110 至 170 GHz 的测量，并提供多种配置以满足不同的功率范围和校准系数处理需求。其中一种配置要求工程师根据传感器标签上的信息将校准因子输入功率计；另一种则将校准因子存储在EEPROM中，因此在输入测量频率后即可应用相应的校正。该工作流程可在保持适合高频测试环境的波导测量接口的同时，为D波段信号源和组件提供直接的平均功率测量。工程师可在组件特性分析、信号源验证以及系统级D波段测试中使用所得的功率测量结果。
