如何测量射频振荡器的相位噪声

索取报价
相位噪声分析仪
+ 相位 噪声分析仪
相位噪声分析仪
+ 相位 噪声分析仪

分析振荡器的频谱纯度

相位噪声决定了射频和微波振荡器的频谱纯度及短期频率稳定性。它表现为随机的相位波动，这些波动会将信号能量分散在载波周围，从而降低信号完整性并影响系统性能。在无线通信、雷达和高速数字链路等应用中，过高的相位噪声会增加误差向量幅度、提高比特误码率，并降低接收机灵敏度。随着工作频率和带宽的增加，精确的相位噪声测量已成为基础 振荡器性能基础 。

工程师通过测量载波偏移频率处的噪声功率密度来表征相位噪声，从而揭示闪烁噪声、热噪声和杂散信号的贡献。诸如互相关等进阶 利用双独立测量通道，通过对无相关成分进行平均来抑制仪器噪声，从而显著提高测量灵敏度。通过分析不同偏移范围内的相位噪声曲线，工程师可以识别主要噪声源、评估稳定性，并优化振荡器设计以提升系统性能。

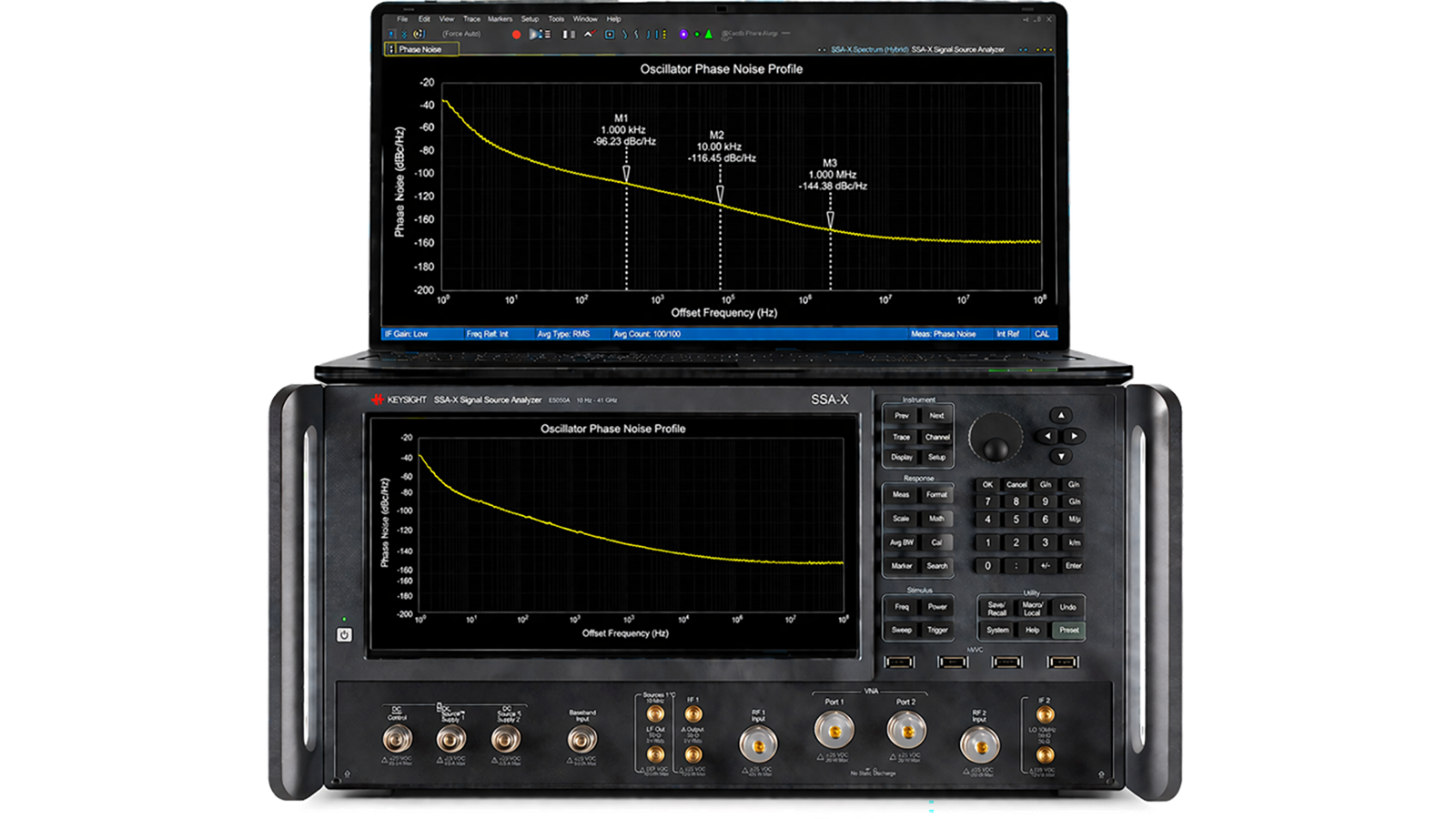

射频振荡器相位噪声测量方案

该解决方案通过专用相位噪声分析仪配合进阶 与分析软件，可实现高精度的相位噪声测量。该相位噪声分析仪具备超低噪声底、宽偏移频率覆盖范围和高动态范围等特性，能够精确表征从接近载波偏移到远载波区域的相位噪声。 其双通道测量架构支持交叉相关技术，可抑制无相关性的内部噪声，从而显著降低有效测量本底噪声，并能准确评估低相位噪声信号和高性能振荡器。集成软件通过提供自动测量流程、灵活的偏移频率扫描以及用于详细频谱分析的进阶 工具，进一步增强了这些功能。 工程师可通过相位噪声积分进行抖动分析，检测并表征杂散信号，并利用基于标记和统计的工具识别主要噪声源。该解决方案将高性能测量硬件与软件驱动的分析和自动化相结合，提供准确且可重复的相位噪声表征，支持高效的振荡器验证和优化，从而在无线、雷达和高频应用中提升频谱纯度和稳定性。
索取报价

参见射频振荡器相位噪声测量方案的框图

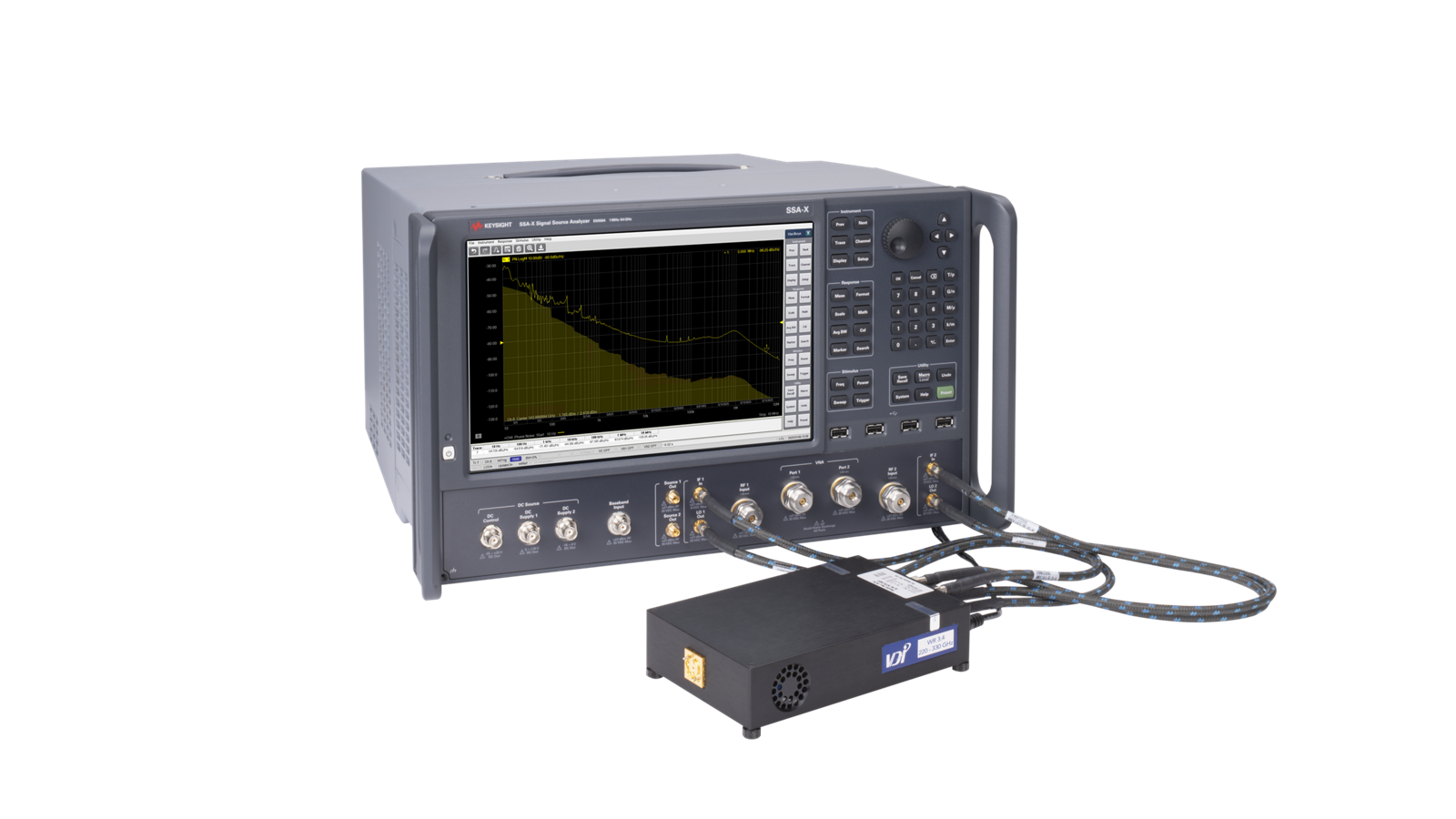

射频振荡器相位噪声测量方案

了解我们的射频振荡器相位噪声测量解决方案相关产品

如何使用S参数表征射频元件

使用FieldFox 手持式分析仪，通过S参数测量在现场对射频和微波元器件进行表征。利用便携式仪器进行经校准的双端口网络测量，测量输入和输出反射、正向和反向传输、插入损耗、回波损耗以及频率响应。

了解更多

如何进行精确的夹具内矢量网络分析仪测量

在夹具内矢量网络分析仪（VNA）测量中，被测设备（DUT）是通过测试夹具连接的，而不是直接连接到分析仪的测试端口。测量系统由矢量网络分析仪、校准过的测试电缆、夹具接口以及可重复的被测设备连接方式组成。 该流程首先在可访问的测量参考平面上进行校准，随后进行夹具特性分析，并应用适当的误差校正或去嵌入技术。然后，工程师在所需的频率范围内测量被测设备（DUT）的散射参数（S参数），以评估插入损耗、回波损耗及其他相关射频特性，同时考虑测试夹具引入的电气效应。

了解更多

如何选择矢量网络分析仪（VNA）校准标准

矢量网络分析仪（VNA）的校准方案利用一组定义明确的校准标准及其相关的电气特性，来建立精确的测量参考平面。该流程首先需确定连接器接口、参考阻抗、频率范围以及合适的校准方法。 工程师选择兼容的校准标准，并执行必要的校准步骤，以校正系统性测量误差，包括方向性、源与负载匹配以及反射和传输跟踪。校准完成后，使用独立的验证标准或特性已知的器件进行验证测量。将结果与预期值进行比较，以评估校准精度，然后才对被测器件进行散射参数（S参数）测量。

了解更多
