如何使用 USB 功率传感器测量时间段内的功率

+ USB 功率传感器

在时间段内测量功率

要测量时分信号中的射频（RF）功率，需要将波形中的有效传输时段与无效时段区分开来。在时分通信系统中，多个传输可能占据重复帧内的特定时段，因此对整个帧进行平均测量的结果可能无法准确反映目标时隙对应的功率。工程师必须将数据采集与传输时序对齐，并定义测量间隔，以确保报告的结果代表信号的预期部分，而非将活动期与非活动期混合在一起。

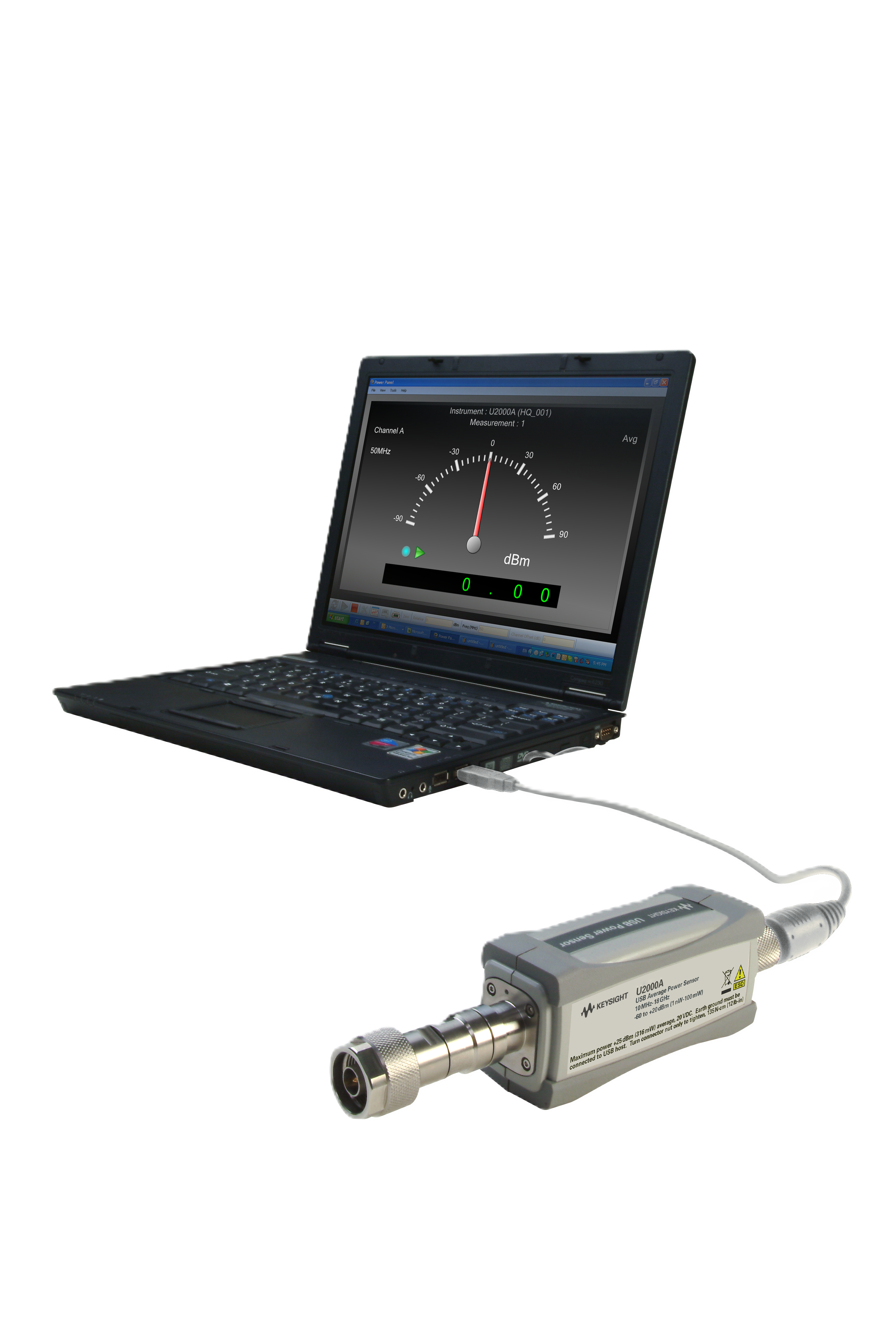

该系统包括一个连接至射频信号的USB功率传感器，以及用于配置和采集测量数据的计算机。工程师需设定触发条件，并根据信号事件配置测量门控时序。测量门控位于传输间隔内，以便在时隙的相关部分测量功率。通过重复采集，可评估各帧之间的功率一致性。该方法适用于基于时隙和突发模式的无线发射机测量，其中平均功率必须与特定的传输间隔相关联。

时隙射频功率测量方案

时隙测量利用传感器的触发和门控测量功能，将功率采集与射频波形的特定部分进行同步。工程师需与 USB 功率传感器建立通信连接，配置触发源和定时参数，并将测量门置于所需的传输间隔内。在采集门控功率结果之前，可利用波形显示功能观察信号包络，并确定合适的门控位置。通过内部或外部触发，可将测量序列与重复的信号事件同步；而直接的 USB 连接则将测量控制和结果传输至连接的计算机，无需单独的硬件功率计。工程师可调整门控时序以评估传输序列的不同部分，并在连续帧中重复测量以比较时隙功率行为。该工作流程为在无线发射机开发、功能验证、故障排除和自动化测试过程中，隔离并测量定义传输间隔内的功率提供了一种直接方法。
