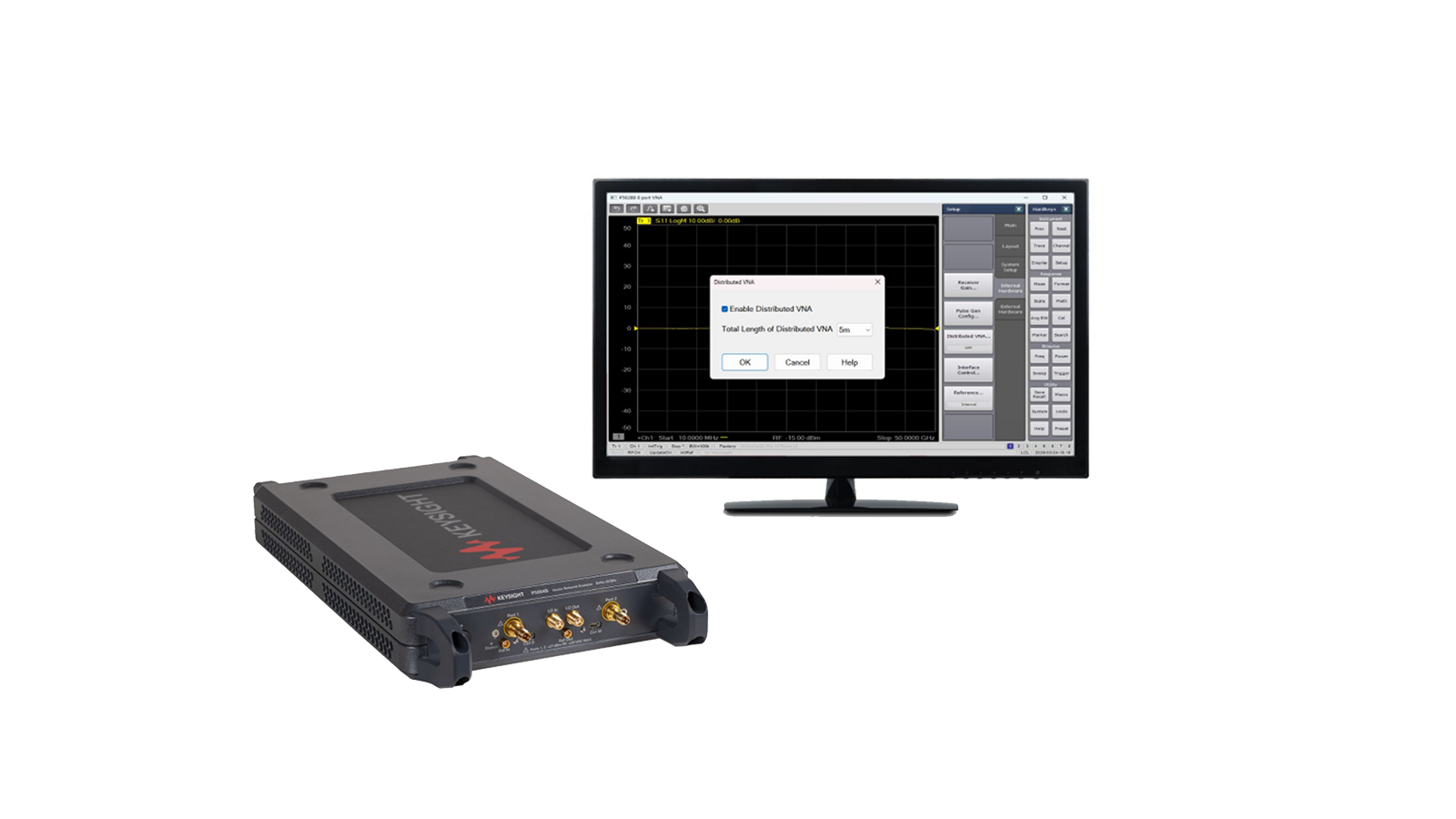

测量大型射频（RF）组件时，通常需要在矢量网络分析仪与被测设备之间使用较长的测试电缆，这会引入额外的插入损耗、降低动态范围并增加测量不确定度。分布式矢量网络分析通过将测量硬件分离，并将每个测量端口置于被测设备附近，从而最大限度地减少了这些影响。两台Streamline 矢量网络分析仪在保持同步运行的同时，最大矢量网络分析仪五米，从而使工程师能够对大型天线、卫星有效载荷、雷达系统、电缆组件及其他物理上分布的结构进行精确的散射参数测量。

将测量端口设置在被测设备附近，既可降低电缆损耗的影响，又能简化测量流程——否则这些测量将需要使用长长的相位稳定的测试电缆。工程师可以在整个工作频率范围内保持测量精度的同时，对远程设备、大型机械组件和已安装设备进行特性分析。这种架构支持灵活的测试配置，提高了测量重复性，并简化了在传统台式矢量网络分析仪配置难以应用的场景中的验证工作流程。

分布式矢量网络分析仪（VNA）解决方案

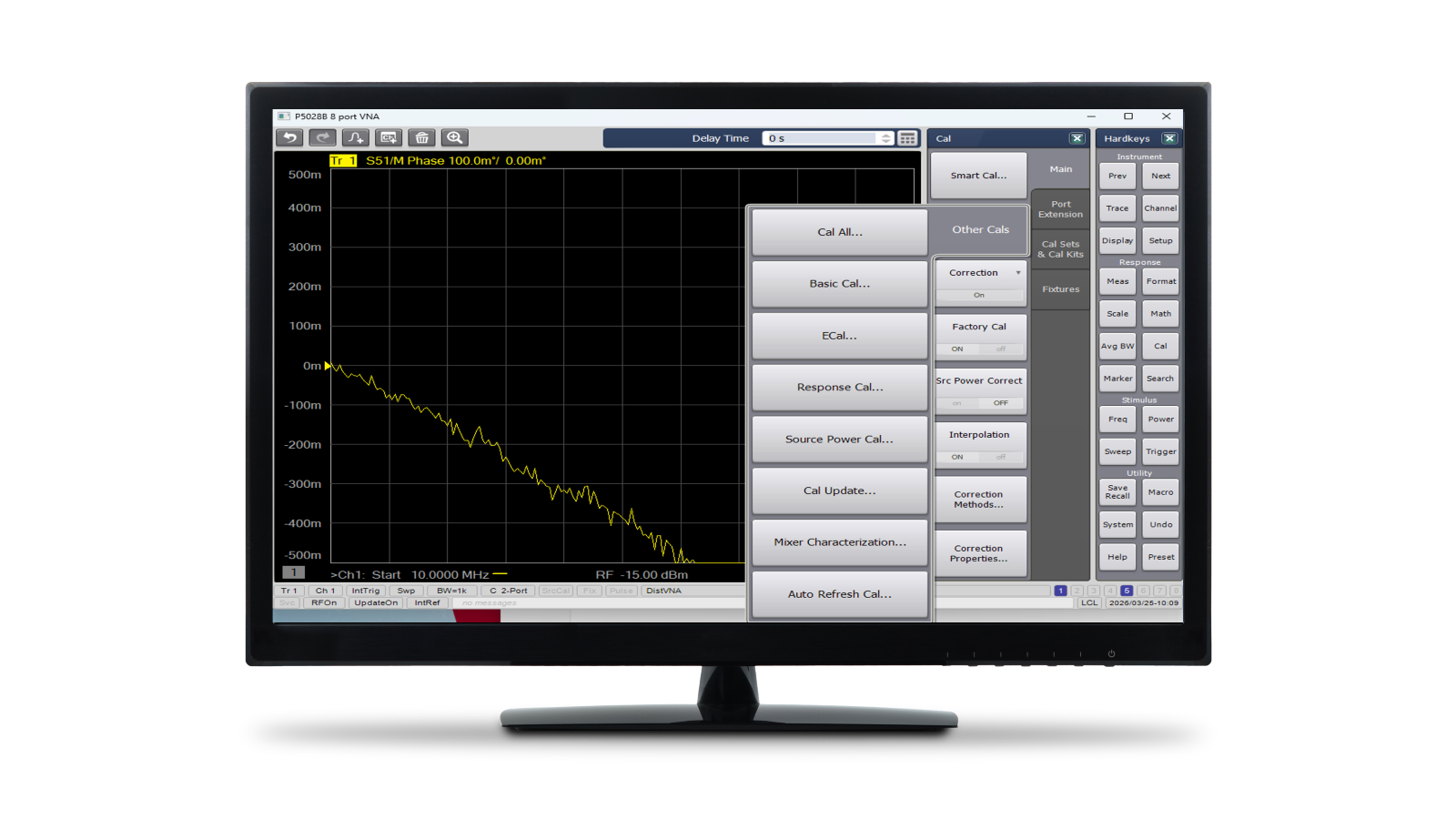

要准确测量大型射频组件，必须在保持各测量端口之间相位一致性的同时，将长测试电缆引入的电气影响降至最低。该工作流程首先对两台矢量网络分析仪分布式运行模式矢量网络分析仪 Streamline 矢量网络分析仪进行同步，随后在将测量硬件放置于被测设备附近的情况下，进行宽带校准和散射参数测量。分布式矢量网络分析仪软件负责协调测量系统、管理同步，并在保持动态范围的同时实现宽带测量——否则，过大的电缆衰减会导致动态范围降低。该解决方案支持对大型天线、长电缆组件、雷达系统、已安装设备以及远程射频设备进行特性分析，而无需使用加长的相位稳定测试电缆。在难以部署传统矢量网络分析仪配置的环境中，工程师可以提高测量重复性、简化复杂的测试设置，并执行精确的宽带特性分析。
