如何在射频功率测量中最大限度地减少驻波效应

索取报价

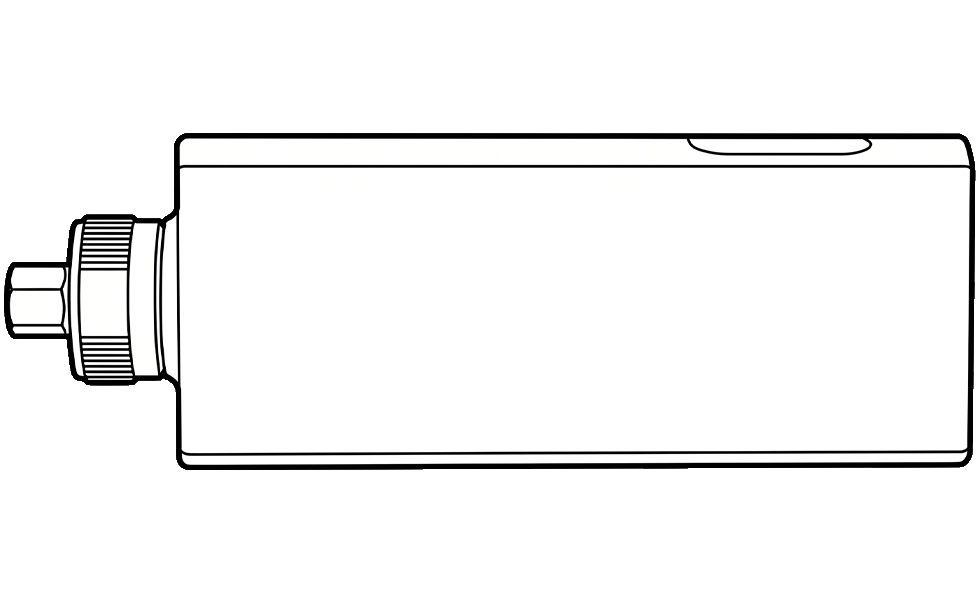

热电偶功率传感器
+ 热电偶 功率传感器

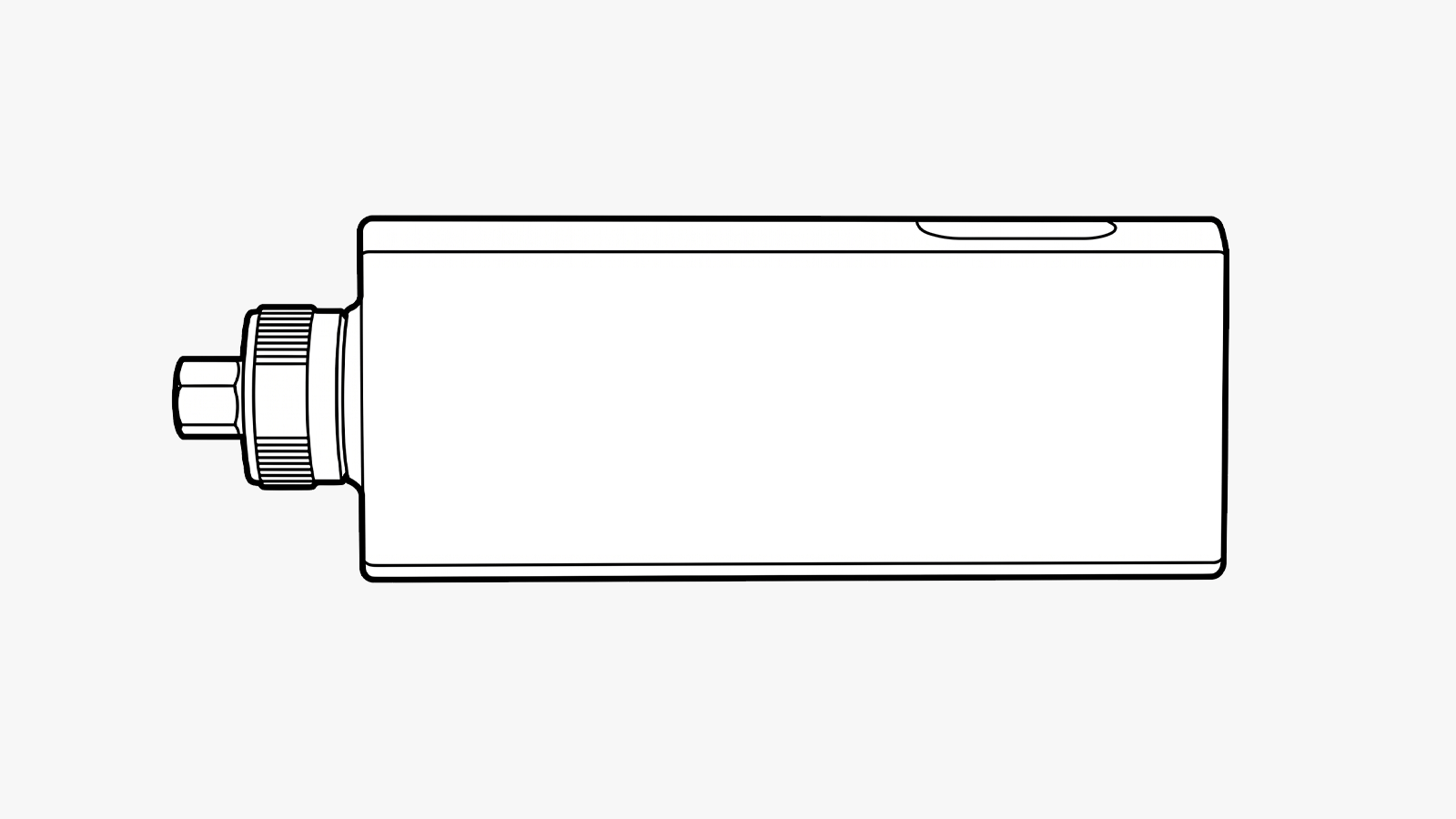

热电偶功率传感器
+ 热电偶 功率传感器

驻波效应测量

受驻波条件影响的射频（RF）功率测量，需要采用能够在阻抗环境变化和宽带工作频率范围内保持稳定平均功率响应的热敏测量方法。测量系统通常包括功率计、热电偶功率传感器、宽带信号源、阻抗匹配的传输路径、经校准的衰减器、频率校正数据以及同步采集控制装置，以便在连续扫频验证工作流程中表征反射功率行为和阻抗交互效应。

该测量过程在不断采集不同频率和工作水平下的平均功率数据的同时，评估了源阻抗、传输路径不连续性与传感器阻抗之间的相互作用。通过采用数据采集、平均处理、同步、校正因子应用、数据记录和统计分析等技术，可表征驻波行为、量化反射能量的影响，并在宽带射频子系统验证和微波器件特性分析工作流程中，最大限度地减少由阻抗失配条件引起的测量偏差。

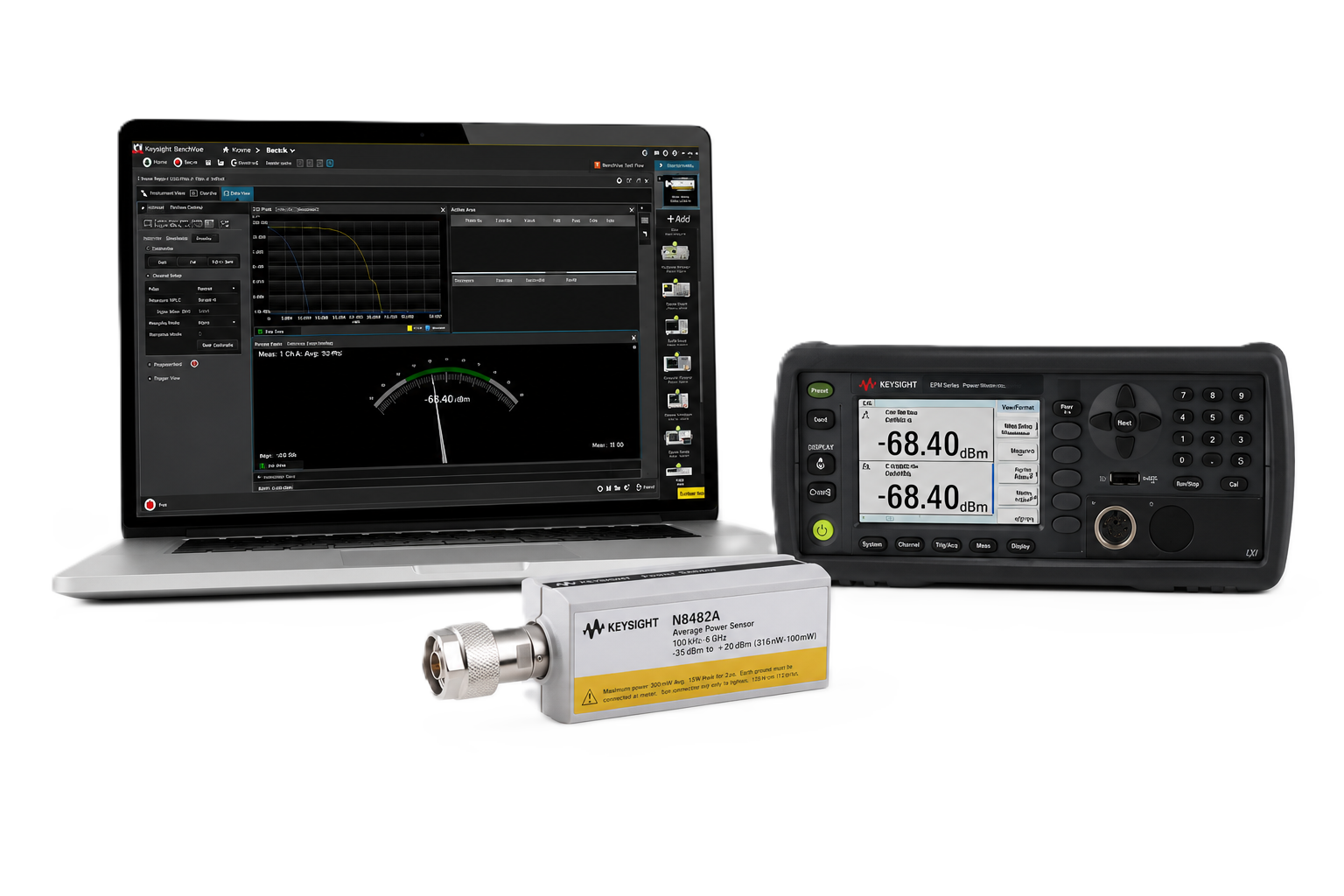

射频驻波测量解决方案

要在驻波条件下进行精确的射频功率测量，需要采用能够在动态变化的阻抗环境下，于宽带工作期间保持稳定平均功率响应的热敏测量方法。该测量工作流程包括同步频率扫描、连续采集、校准平均、应用阻抗校正因子、自动记录以及统计分析，以量化反射功率行为，并最大限度地减少由传输路径失配条件引起的测量偏差。 该解决方案集成了热电偶功率传感器、平均功率计和功率测量软件，以支持宽带驻波分析及可重复的阻抗表征工作流程。该配置支持频率转换过程中的同步采集、扫频区间内的连续功率记录、自动失配分析、反射能量表征以及校正系数补偿工作流程，适用于发射机验证、微波子系统表征、宽带组件测试以及宽工作频率范围内的射频测量验证。
索取报价

参见射频驻波测量解决方案的框图

如何在射频功率测量中最大限度地减少驻波效应——框图

了解我们的射频驻波测量解决方案相关产品

如何比较不同频段的射频热功率

利用功率计和热电偶传感器的测量数据，比较多个频段的热射频功率。

了解更多

如何验证射频功率传感器的频率响应补偿

利用功率计和热电偶传感器的测量结果，验证射频功率传感器的频率补偿。

了解更多

如何测量射频输出功率

测量射频输出功率需要理解信号格式和数据测量要求，同时还需确保信号源与功率传感器的阻抗匹配。了解如何对连续波（CW）和调制信号格式进行功率测量。

了解更多
