如何为EMSO测试模拟多个信号

+ 旗舰矢量信号发生器

配置同时进行的射频刺激条件

电磁频谱操作（EMSO）接收机测试可使用由多个独立定义的信号组成的复合射频（RF）激励信号。配置目标射频中心频率以及各信号的频率偏移、电平、相位设置和调制格式。建立接收机输入路径，考虑电缆和测试夹具的损耗，并在施加激励信号前验证总输出功率。每个虚拟信号发生器都会贡献到组合射频输出中，从而使测试操作员能够建立可重复的多信号频谱，而无需为每个信号单独布线连接信号源。请查阅接收机的规定工作极限，并使用经过校准的激励设置来创建受控的接收机干扰测试条件。在引入电平或频率变化之前，请记录接收机的基线响应。

对于多路射频信号生成，应以参考信号为起点，逐一添加虚拟信号，以分离接收机对同时频谱占用情况的响应。在观察被测接收机提供的响应指标（如解调质量、检测行为或报告灵敏度）的同时，调整频率间隔、单信号衰减或信号状态。可使用频谱分析仪验证所得的复合频谱，但其可用性和型号选择与基于信号源的产品列表无关。如果测试需要协调的射频信道，请建立统一的触发机制，并记录每次测量运行的时序关系。记录已配置的虚拟信号设置、复合输出频谱以及相应的接收机数据，以确保在多次试验和配置变更中，射频接收机验证条件具有可重复性。

多信号 EMSO 接收机测试方案

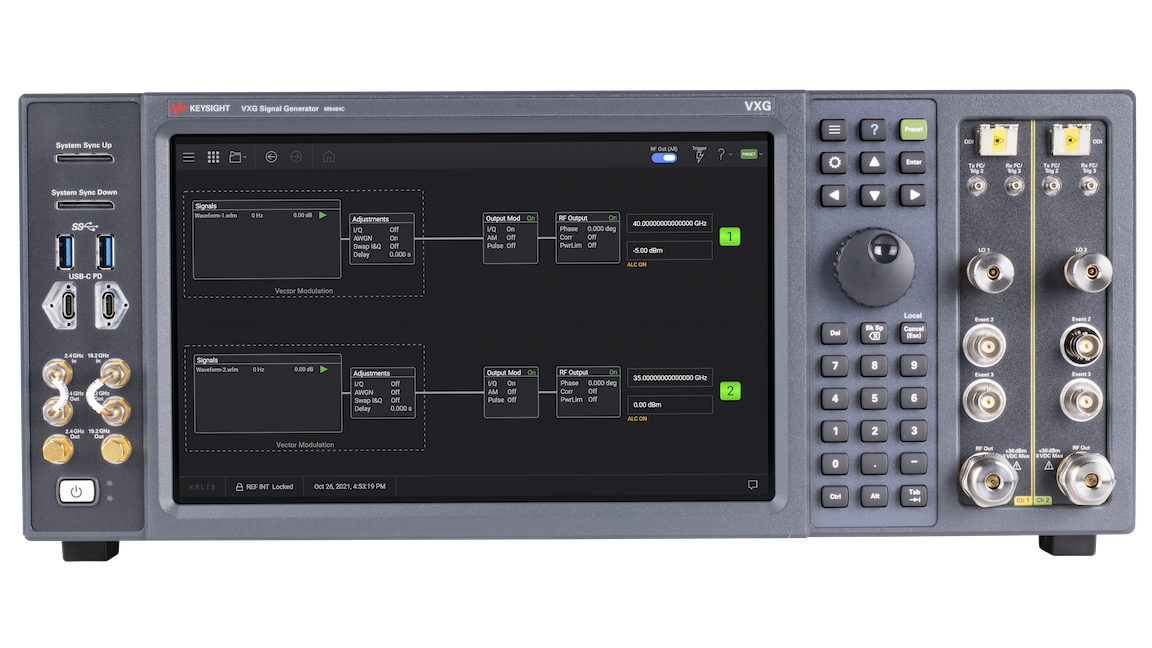

同步射频测试需要一种复合激励信号，其频率、功率、相位和调制参数均可独立调节。根据所选的是德科技应用笔记资源页面，是德科技旗舰矢量信号发生器每个射频输出可提供八个虚拟信号发生器。其直接数字合成（DDS）架构可在该路径中无需传统的同相/正交调制器即可生成多个信号分量。工程师可以配置和修改虚拟信号的状态、衰减、触发延迟、相位和调制参数，以构建可重复的电磁频谱操作（EMSO）测试场景。通过在受控频谱内放置多个目标信号或干扰信号，多路射频信号生成功能可支持接收机干扰测试。可使用兼容的信号分析仪观察复合输出；并根据被测设备（DUT）的特点选择相应的接收机专用测试仪器。
