采用BERT进行每通道100Gb/s接收器校准与符合性测试

400G/800G电接收器符合性测试需施加应力信号，模拟合规发射器与通道的最恶劣工况。接收器必须有效均衡并捕获信号，确保比特误码率低于规定限值。 对于100Gb/s链路接收器而言，56Gbaud PAM4信号的低噪声阈值和前向纠错（FEC）机制增加了测试复杂度，需要额外的调试与验证。IEEE 802.3ck和OIF-CEI-5.0标准分别定义了400G和800G以太网网络中100Gb/s接收器的符合性测试规范。

电气接收器符合性测试始于对应力信号和系统的精确校准。性能验证包括抗干扰能力和抗抖动能力测试，确保所有可能部署场景下400G/800G接收器的符合性。 芯片到模块接口测试采用应力眼图法，对主机和模块输入分别进行校准。对于芯片间、背板或电缆接口，符合性测试需通过注入宽带噪声来调节链路通道工作裕度。测试装置需配备支持PAM4波形生成的比特误码率测试仪（BERT）及高带宽低噪声示波器，用于校准接收器和应力信号。

400G/800G光电接收器合规性测试解决方案

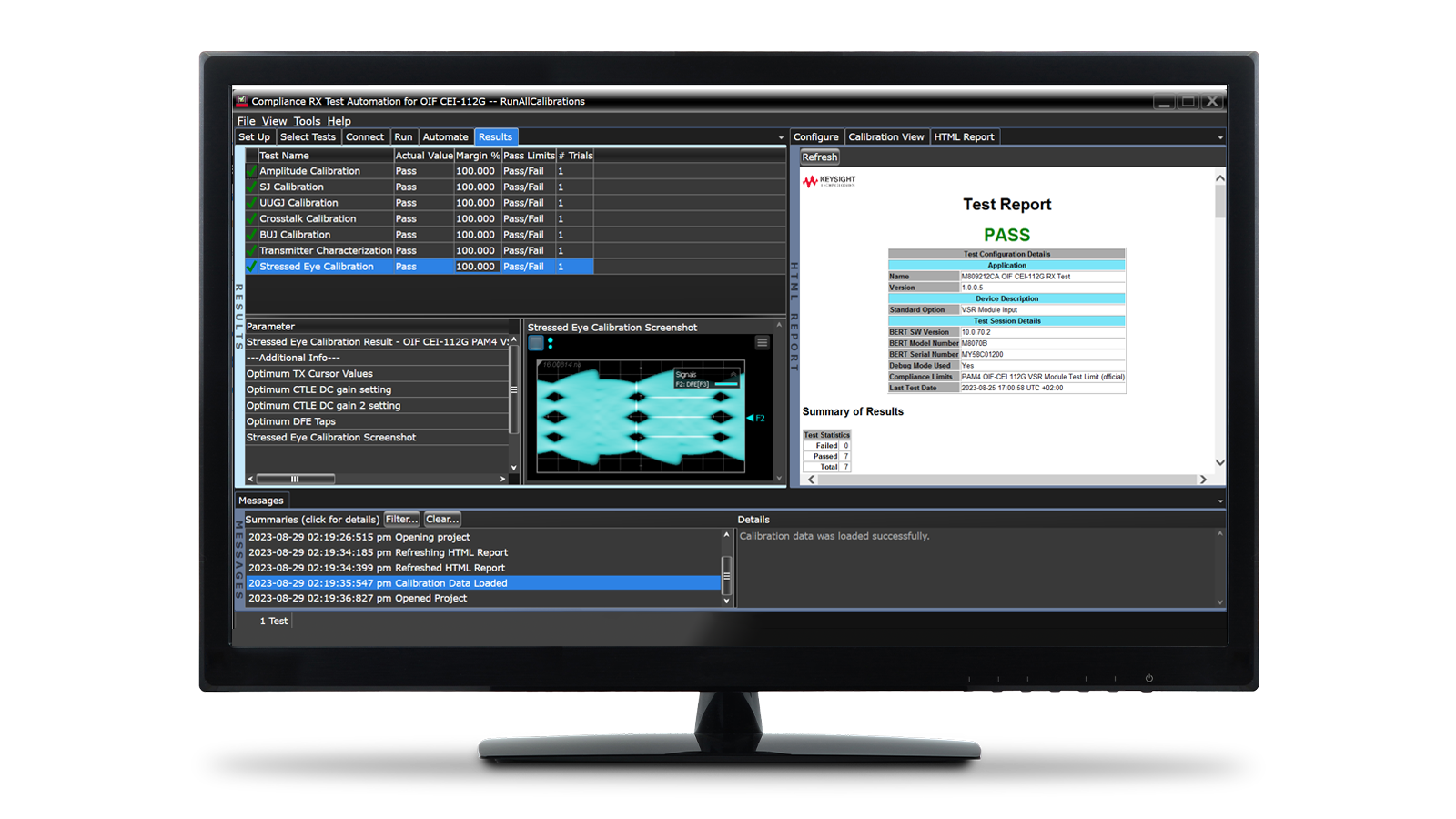

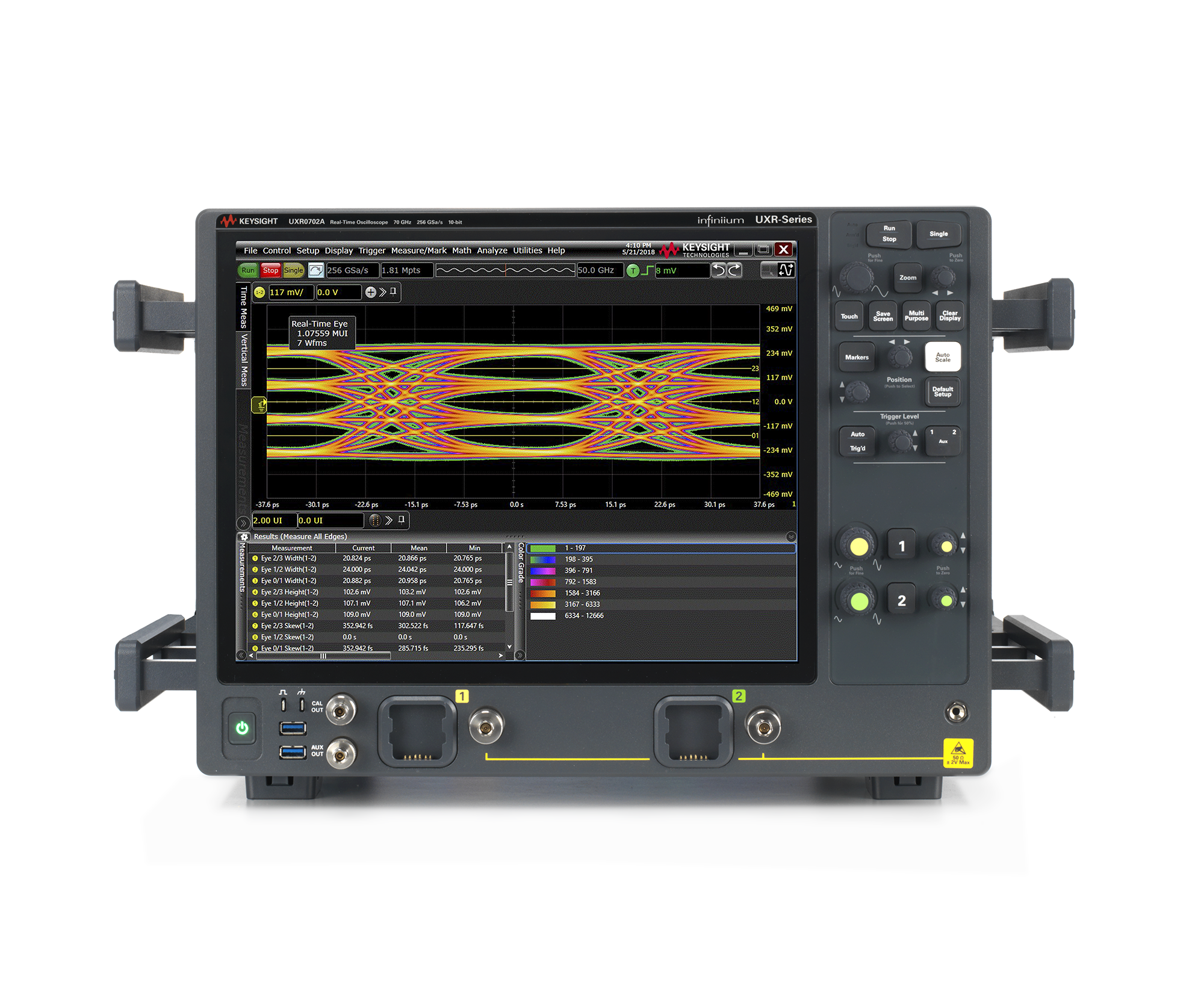

100Gb/s接收器的符合性测试需施加应力信号以模拟最坏情况，要求精确校准并测试其抗干扰和抗抖动能力。是德科技400G/800G电接收器符合性测试解决方案可简化物理层符合性测试流程，包含具备高信号完整性性能的120Gbaud波特率测试仪及自动化接收器测试软件。 该软件可协助开发人员应对各类链路复杂的合规测试要求，并通过自动化测试确保结果的可重复性与可靠性。解决方案还包含高带宽、低噪声的KeysightInfiniium UXR示波器，以及PAM4分析、抖动分析和信号完整性软件，用于校准接收器和前向纠错（FEC）算法。
