如何测试汽车串行数据接口通道的符合性

ENA 网络分析仪
+ ENA 网络分析仪

验证汽车串行数据收发器线束、连接器和电缆的符合性

验证汽车串行器/解串器(SerDes)通道或链路需要同时考察布线系统、介质相关接口(MDI)以及时域与频域的固定装置。保持发射器与接收器之间的信号完整性是汽车SerDes基础 。 链路段由电缆、直通连接器及两端对接连接器构成。鉴于汽车严苛环境中使用的电缆长度,监测阻抗随频率变化的数据对于预测通道在车内的性能表现至关重要。

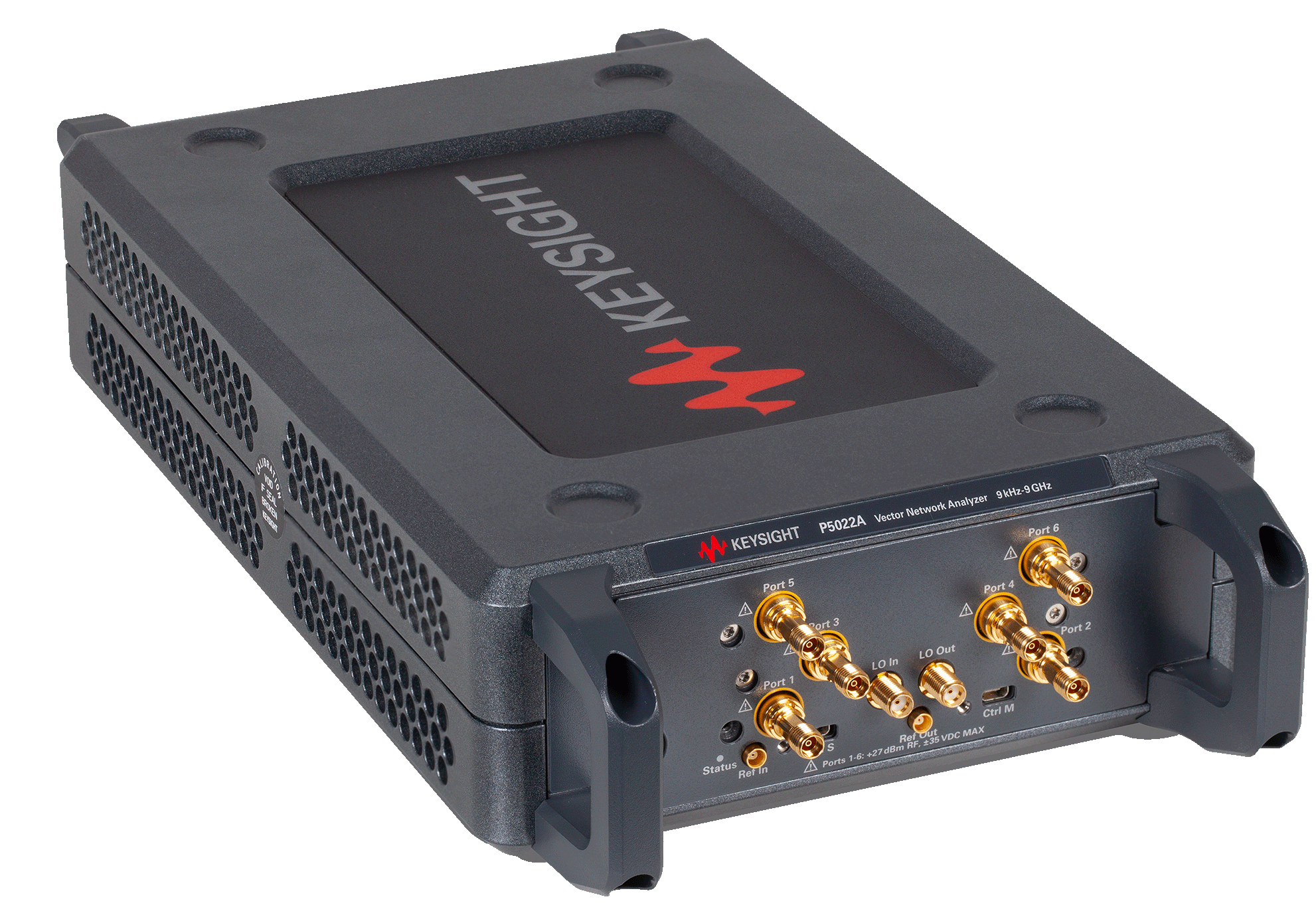

汽车SerDes通道测试所需的主要仪器是矢量网络分析仪(VNA)。该仪器通过分析信号传输过程中的特性,确保通道在传输和接收过程中保持信号完整性。测试系统必须包含软件应用程序,用于配置/运行VNA,并通过与规范中公布的限值进行比较来分析测量结果。所需测量项目包括插入损耗、串扰和模态转换。

汽车串行数据收发器通道测试解决方案

汽车串行数据通道测试需要同时进行时域和频域分析。是德科技的汽车串行数据通道测试解决方案可帮助您验证线束、电缆或连接器的健康状态,从而完成从发送设备到接收ECU的系统测试。AE2010L通道合规性软件直接安装在E5080BENA 网络分析仪上。 该软件可自动配置矢量网络分析仪的测试参数,并生成包含插入损耗、串扰、模态转换等指标的详尽结果报告,同时提供合格/不合格判定阈值。该解决方案遵循IEEE标准执行多种测试方案。

观看汽车级串解码通道测试演示

探索我们汽车级串行器/解串器通道测试解决方案中的产品
