评估 CAN 物理层信号质量

CAN 是一种差分串行总线，广泛应用于汽车系统中，用于在电子控制单元（ECU）之间交换控制和状态信息。当消息在网络中传输时，传播延迟、抖动、边沿失真以及其他物理层效应可能会影响 CAN 信号的整体质量。工程师需要一种切实可行的方法，在这些效应开始影响通信可靠性之前，评估总线的电气特性是否仍处于可接受的范围内。 CAN眼图将多个波形采集结果整合到单一显示中，从而全面展示CAN物理层的性能，而非仅关注单个帧的行为。这使得评估总线的整体质量成为可能，并能快速识别可能表明信号完整性下降的波形特征。

执行该测试需要将示波器通过差分有源探头连接到差分CAN总线上。工程师使用汽车示波器软件，在捕获重复的CAN波形的同时，实现CAN触发、协议解码、CAN眼图生成以及自动掩码测试。 生成的显示结果会突出显示眼图开度、抖动、边沿行为以及可能表明 CAN 信号质量下降的掩模违规情况。工程师无需逐一审查单个波形捕获数据，只需通过一次测量即可评估 CAN 物理层的整体状况，从而更轻松地识别信号完整性问题、将波形质量与掩模进行对比，并验证总线是否满足预期的通信性能要求。

CAN 眼图分析解决方案

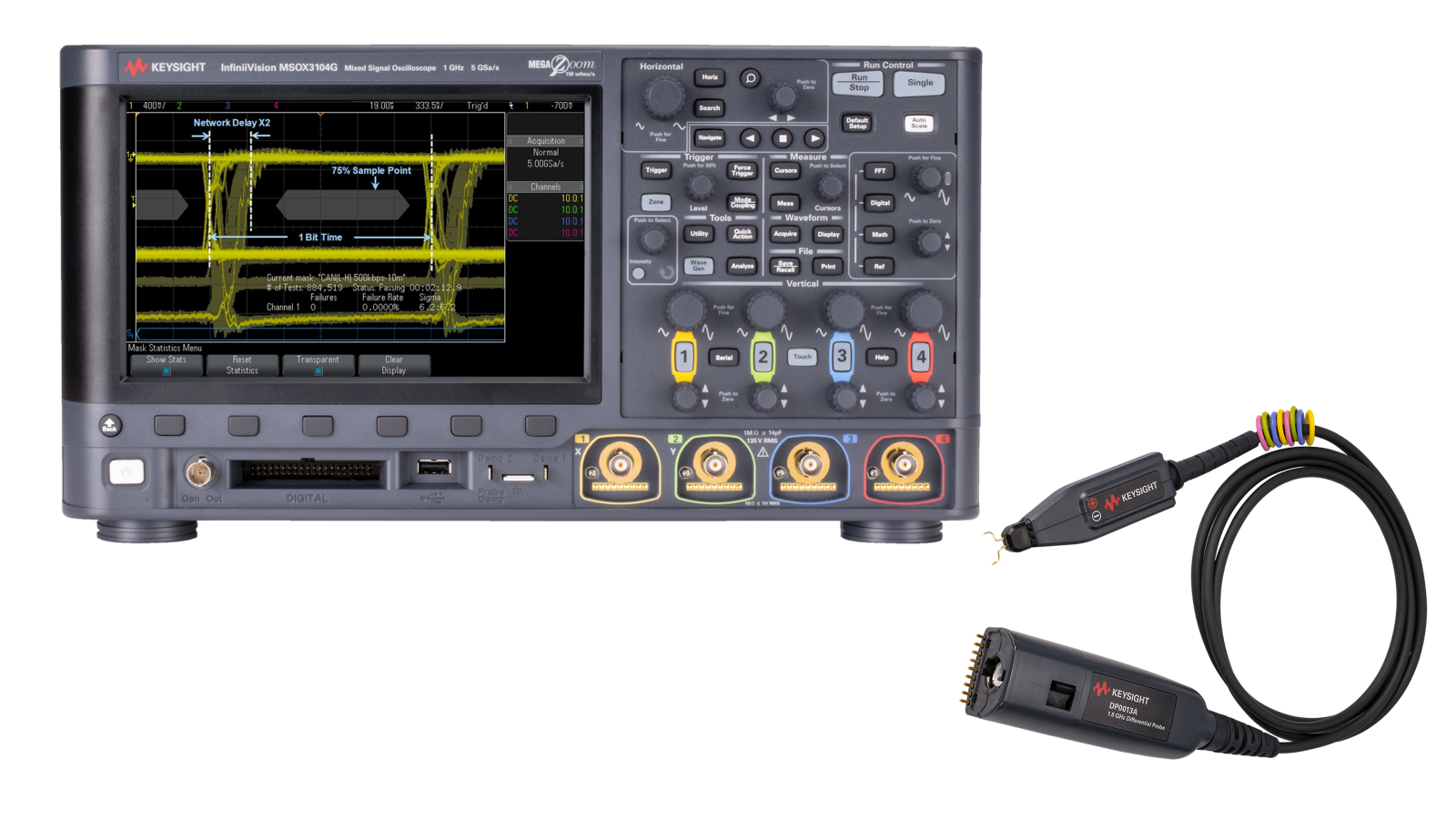

测试CAN总线信号质量需要一套测量系统，该系统能够将重复采集的差分波形整合为CAN眼图，并自动对照预定义的掩码对结果进行评估。基础 台式示波器可捕获重复的CAN波形，而差分有源探头则能在对电路负载影响极小的情况下采集差分总线信号，并在测量过程中保持信号保真度。 汽车分析软件支持 CAN 触发、协议解码、CAN 眼图生成以及自动掩模测试，从而根据捕获的波形评估 CAN 物理层的性能。示波器、软件和差分探头协同工作，使工程师能够通过在单一测量屏幕上检查眼图开口、抖动、边沿行为和掩模违规情况，来评估 CAN 信号质量。这种集成设置提供了一种高效的方法，可在信号完整性问题影响通信可靠性之前，对 CAN 物理层进行验证并识别相关问题。
