DDR6 发射器的自动化特性分析

DDR6 发射器测试首先需要配置数据速率、器件组织结构、工作模式，以及时钟、命令/地址、数据和选通信号的观测点。要准确表征发射器，必须在进行器件级测量之前，对信号访问进行控制并对测量路径进行校正。 工程师必须对探针、夹具、互连和封装路径进行表征，并应用去嵌入处理，以最大限度地减少测试环境的影响。在开始眼图、时序、电压或抖动分析之前，数据采集还必须隔离目标读写突发序列，并建立相应的时钟与选通信号关系。 该测试方案采用 33 GHz 实时示波器、合适的转接板或夹具以及低负载探针，以获取带宽充足且负载最小的信号。可通过 DQS-DQ 相位关系或命令/地址活动来识别突发数据，从而确保在特性分析与符合性测试期间，测量结果与正确的内存交易相关联。

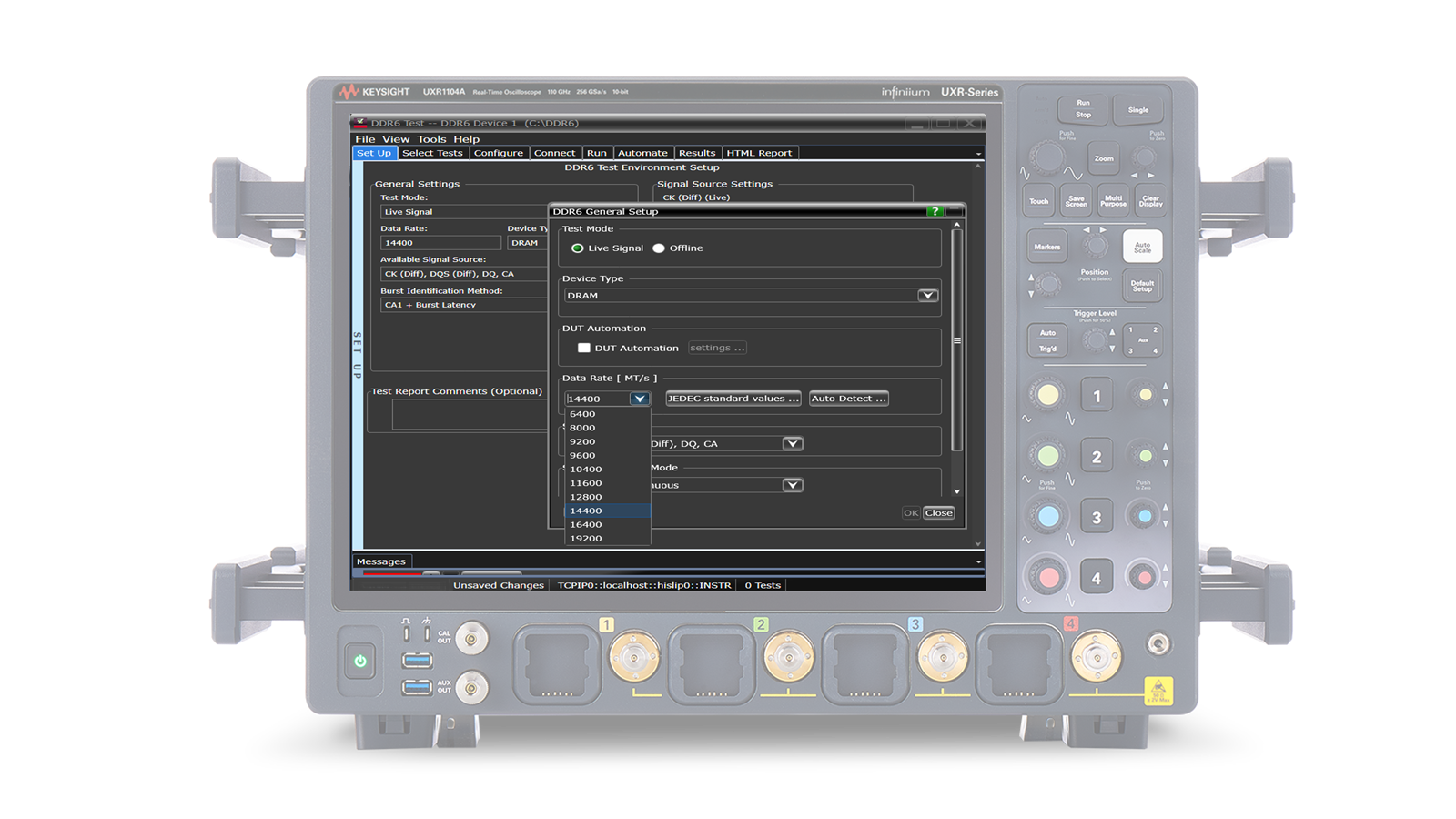

一旦确立了有效的测量条件，自动化流程便会在选定的工作条件下评估电气性能、时序性能、眼图性能和抖动性能，同时采集表征数据、最坏情况结果以及相对于适用要求的数值裕度。该软件可自动完成设置、执行、分析和报告生成，并保留采集到的波形以供进一步调查和离线分析。 自动工作数据速率检测功能简化了跨多种器件配置和速度等级的设置，而去嵌入功能有助于从测量结果中消除测试夹具和互连的影响。还可以结合决策反馈均衡（DFE）仿真来评估均衡效果，从而确保测量结果真实反映配置的工作状态。重复测试支持跨数据速率、工作模式、器件和测试点的特性分析，从而实现与布局前和布局后仿真的关联。 由此形成的工作流程可在单一软件环境中支持合规性评估、裕量分析、调试以及发射机特性分析。

DDR6 发射机符合性测试解决方案

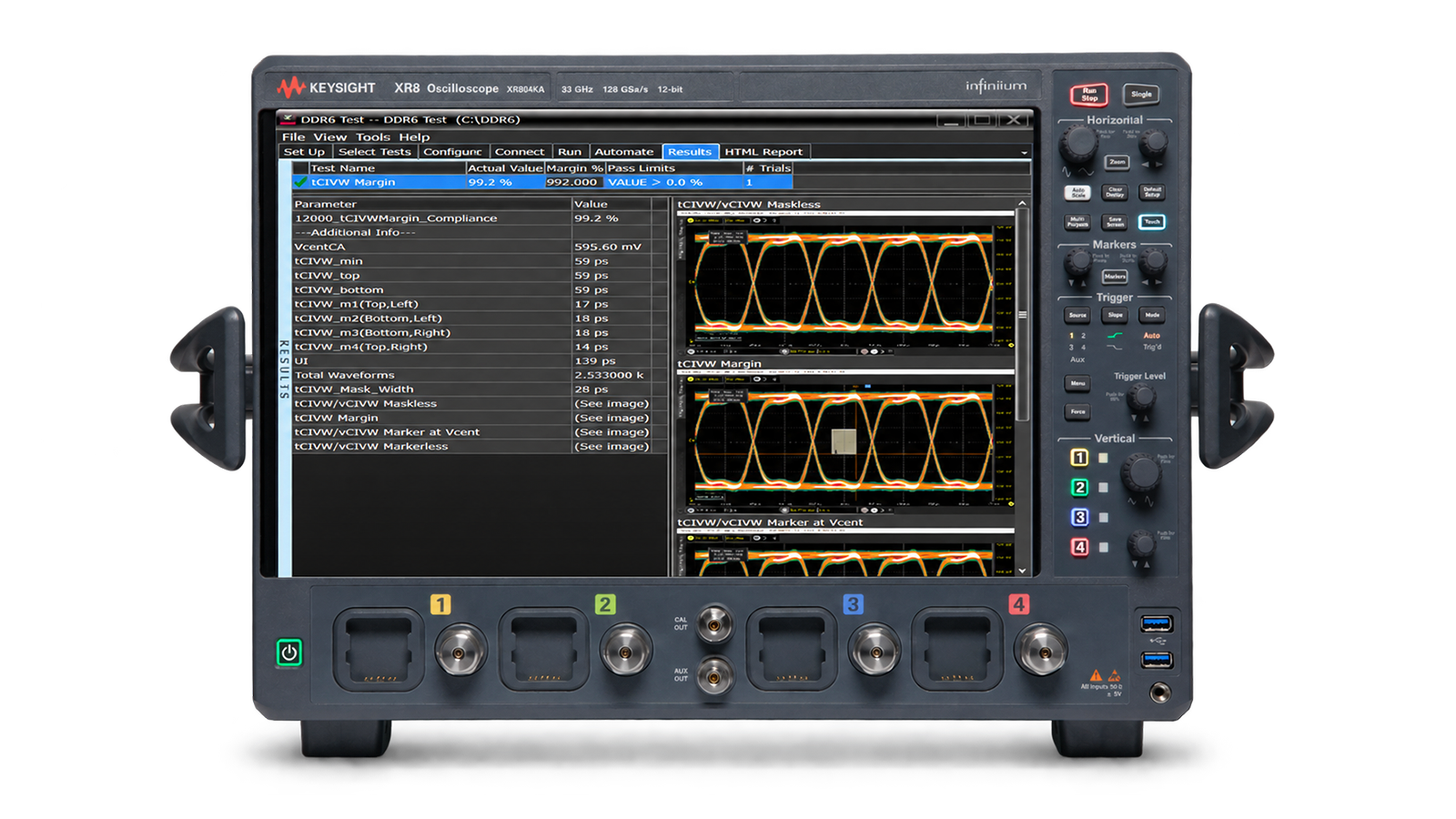

DDR6发射机测试需要在选定的工作速率下，实现受控的信号访问、测量路径校正、可靠的突发信号分离，以及自动化的电气和时序分析。是德科技的DDR6发射机符合性测试解决方案将33 GHz是德科技旗舰 台式示波器与DDR6发射机符合性测试软件相结合，可对时钟、命令/地址、数据和选通信号进行自动设置、采集和分析。 引导式测试流程可应用去嵌入处理，分离所需的读/写突发信号，并针对适用的符合性限值执行电气、时序、DDR6眼图和DDR6抖动测量分析。该软件会报告测量值、统计数据、最坏情况结果和数值裕量，同时保留波形以供调试和离线审查。 工程师还可以评估均衡效果，在不同工作条件下重复测量，并将 DDR6 信号完整性结果与仿真工作流相关联，以进行符合性测试、裕量分析和发射器特性分析。
索取报价

参见 DDR6 发射端符合性测试解决方案的框图

如何测试 DDR6 发射器的符合性

了解我们DDR6发射机符合性测试解决方案中的产品
