如何测试 MIPI M-PHY 6 接收器的符合性

索取报价
高性能BERT
+ 高性能BERT
高性能BERT
+ 高性能BERT

PAM4 应力信号校准和抖动容限验证工作流程

MIPI M-PHY 6 接收器符合性测试面临重大挑战，因为工程师必须在《符合性测试规范》（CTS）定义的信号退化条件下，验证数据恢复的可靠性。在采用脉冲幅度调制 4（PAM4）且数据速率高达 23.3 GBd 的情况下，电压裕度的降低以及多电平信号传输会增加系统对抖动、噪声和符号间干扰的敏感度。 应力信号校准或抖动成分中的微小误差会直接影响比特误码率（BER）测试结果，从而难以确定故障是源于被测设备还是测试系统本身。

工程师们使用比特误码率测试仪（BERT）生成受控的PAM4应力模式，并借助高带宽实时示波器对信号失真进行校准和验证，以此对MIPI M-PHY 6接收机进行验证。该工作流程包括：在接收机输入端施加经过校准的抖动、符号间干扰和幅度变化，从而生成经过校准的PAM4应力信号，同时在定义的应力条件下监测比特误码率（BER）。 工程师通过执行抖动容限扫描和灵敏度测量，生成清晰且符合标准的通过/失败结果，并根据CTS定义的限值对接收器性能进行表征。

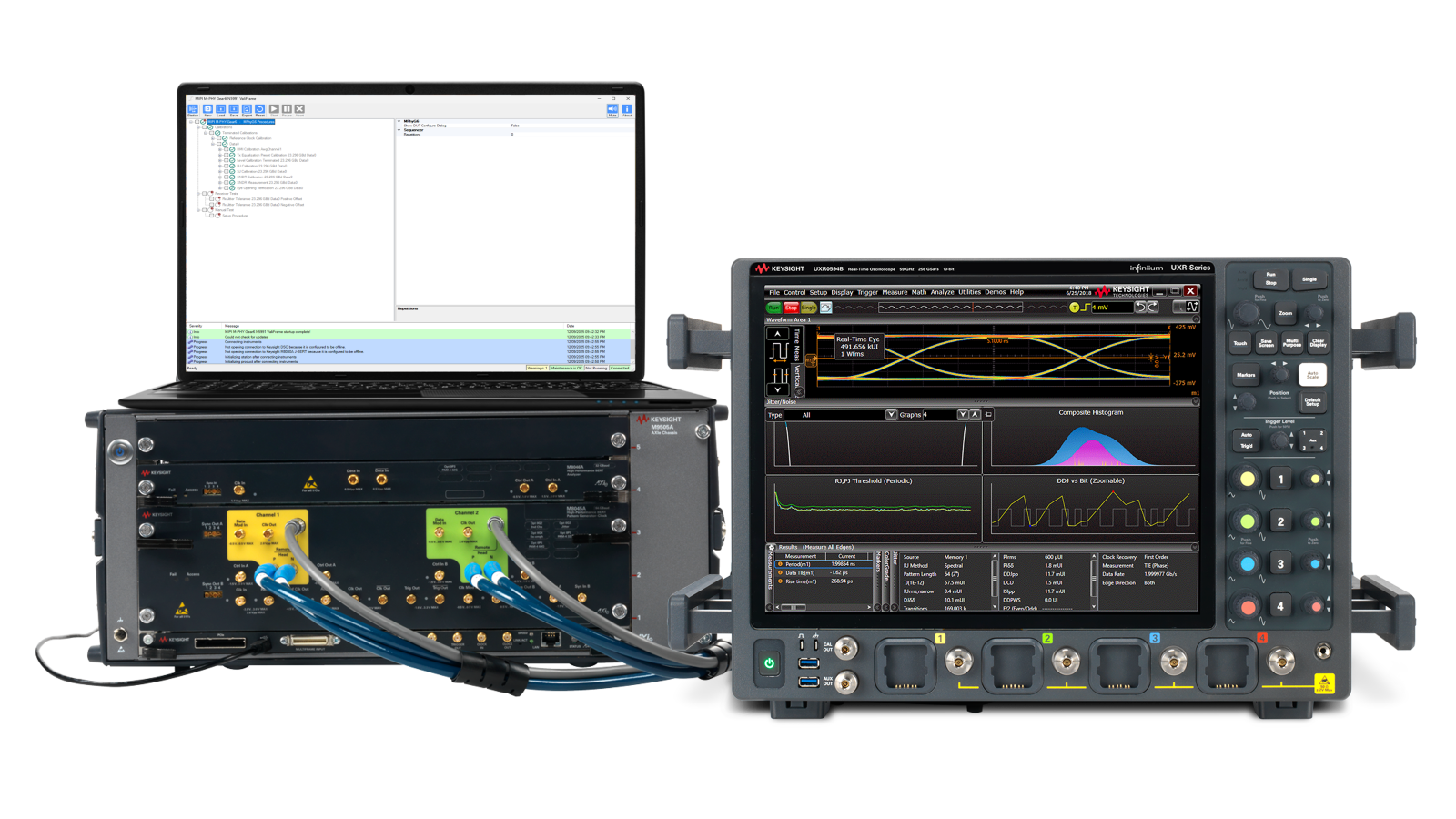

MIPI M-PHY 6 接收器符合性测试解决方案

MIPI M-PHY 6 接收机符合性测试需要生成经过校准的 PAM4 应力信号，并在 CTS 定义的各种条件下测量比特误码率性能。 是德科技的 M-PHY 6 接收机符合性测试解决方案包括自动化测试软件、一台 64 GBd 高性能比特误码率测试仪以及一台 59 GHz旗舰 ，可采用标准化的 CTS 方法执行抖动容限、灵敏度和比特误码率 (BER) 测量。该集成解决方案能够实现精确的应力信号校准、自动化测试执行以及可重复的符合性验证，从而提供可靠的接收机特性分析及清晰明确的通过/失败结果。
索取报价

参见 MIPI M-PHY 6 接收器符合性测试解决方案的框图

MIPI M-PHY 6 接收器符合性测试解决方案的框图

了解我们 M-PHY 6 接收机符合性测试解决方案中的产品
