PCIe 7.0 接收器应力校准与验证工作流程

在 128 GT/s 速率下进行 PCI Express (PCIe) 7.0 接收器符合性测试是一项挑战，因为需要在精确控制的严苛信号条件下验证接收器性能。时序和电压裕度的缩小，加上四电平脉冲幅度调制 (PAM4) 信号传输，使得接收器行为对通道损耗、抖动和噪声极为敏感。 工程师必须准确模拟最坏情况下的工作条件，同时确保受压信号符合严格的规格限制，因此校准的复杂程度和测量精度对可靠的验证至关重要。

接收机验证采用高性能比特误码率测试仪（BERT）进行，该测试仪需具备足够的模式生成和误码检测能力，以支持128 GT/s速率的PAM4信号；同时使用高带宽示波器进行校准，并借助接收机测试自动化软件来仪器 分析结果。 该工作流程包括发射机路径校准、信道损耗仿真、正弦和随机抖动注入，以及使用参考接收机进行加压眼图表征。为确保准确生成加压信号并获得可重复的结果，建议采用自动校准、测试台表征和仪器同步。

PCIe 7.0 接收端符合性解决方案

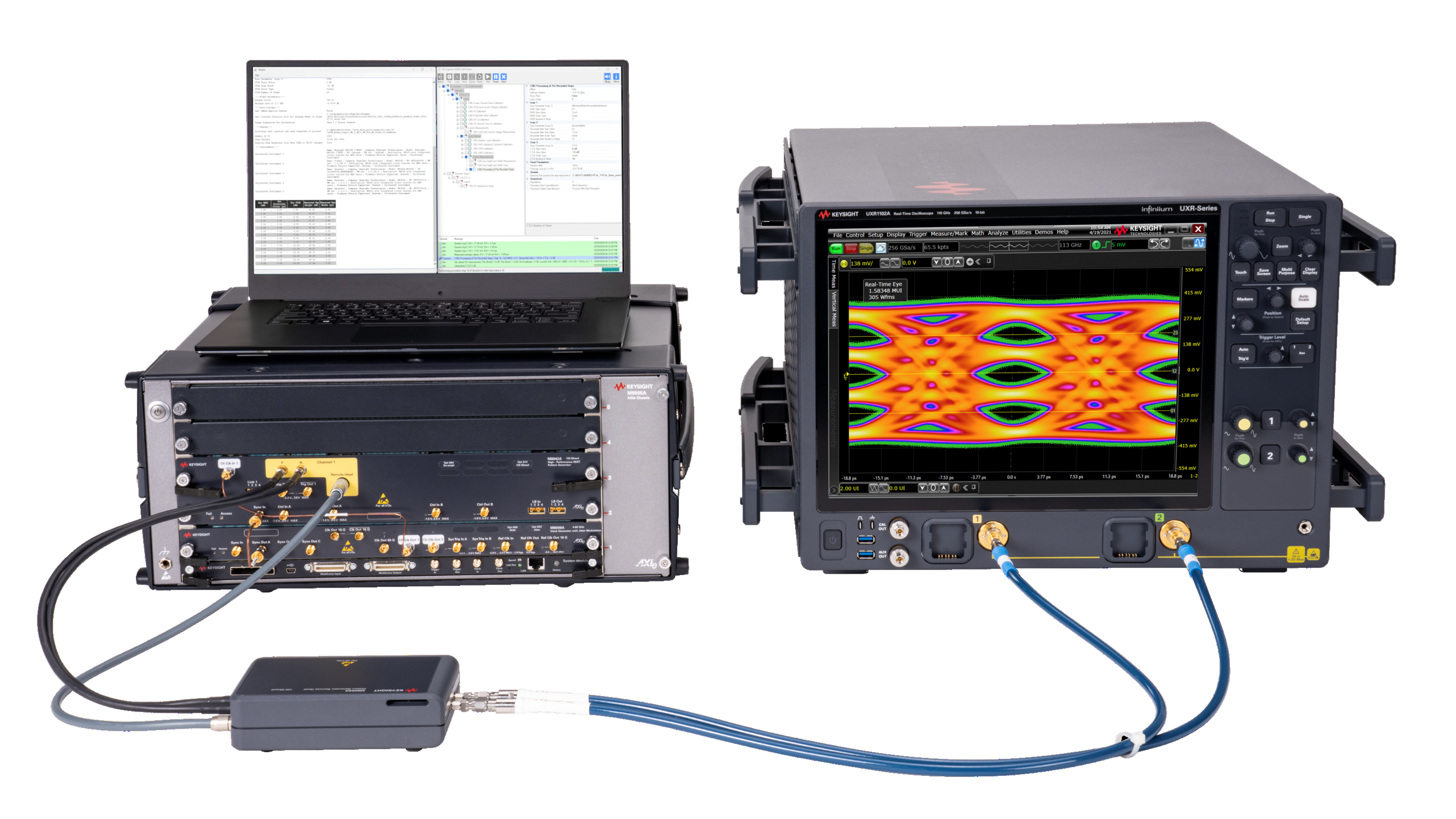

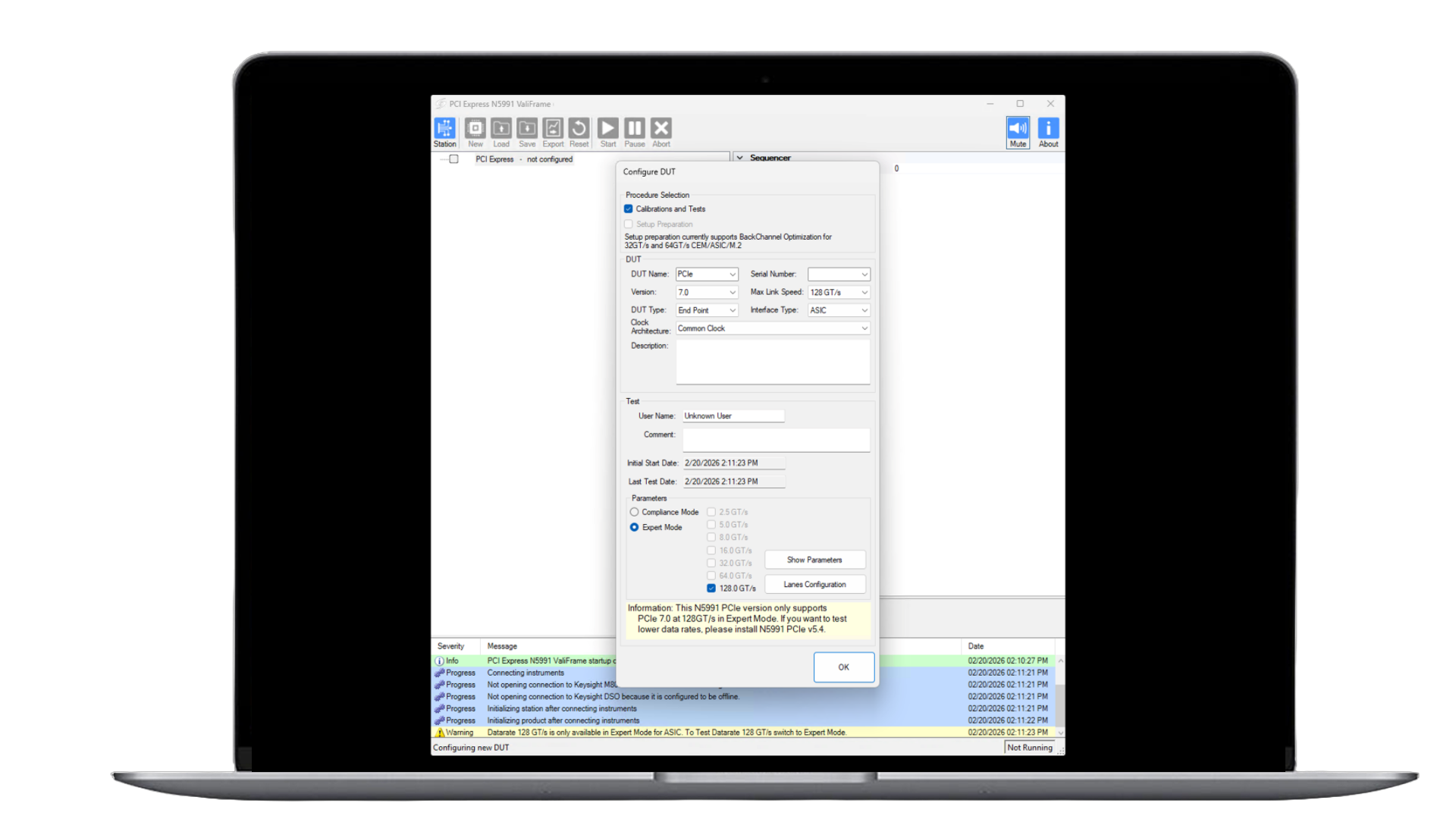

PCIe 7.0 接收机符合性测试需要精确生成和校准 128 GT/s 速率的受压 PAM4 信号，以便在最坏情况下准确验证接收机性能。 是德科技的 PCIe 7.0 接收机符合性测试解决方案包括接收机测试自动化软件、一台 120 GBd 高性能 BERT 以及一台 70 GHz旗舰 可实现 TP2 和 TP3 校准、抖动注入、加压眼图测量以及均衡验证工作流的自动化。 该集成解决方案通过夹具特性分析、仪器同步控制和自动校准，能够精确生成应力信号，为 PCI Express 基础规范的接收机符合性测试提供可重复且符合标准的验证结果。
索取报价

查看 PCIe 7.0 合规解决方案演示

了解我们 PCIe 7.0 接收器符合性解决方案中的产品
