如何测试 MIPI M-PHY 6 发射器的符合性

索取报价

查看技术资料

+ 旗舰示波器

PAM4 信号质量测量与 MIPI CTS 验证工作流

MIPI M-PHY 6 发射机符合性测试采用脉冲幅度调制 4（PAM4）技术，在高达 23.3 GBd 的数据速率下，将信号完整性测量推向极限。电压裕度的缩小、多电平信号传输，以及对噪声、抖动和非线性的敏感性，使得在考虑通道效应和均衡处理后，难以进行准确的特性分析。测试台、去嵌入或波形采集中的微小校准误差会直接导致信噪与失真比（SNDR）、眼图开度和时序测量结果出现失真，从而难以验证是否符合《符合性测试规范》（CTS），也难以量化发射机的真实性能。

工程师们使用高带宽实时示波器（通常大于 50 GHz）以及执行 CTS 定义的测量算法的符合性测试软件，对 MIPI M-PHY 6 发射器进行验证。该工作流程首先将发射器配置为标准化测试模式，并通过经校准的测量路径捕获 PAM4 波形。随后，示波器会计算信噪比（SNDR）、抖动、占空比失真和差分非线性，并使用 PAM4 符合性掩模进行眼图分析，以确认在定义的 CTS 测试条件下信号质量、时序行为及符合性。

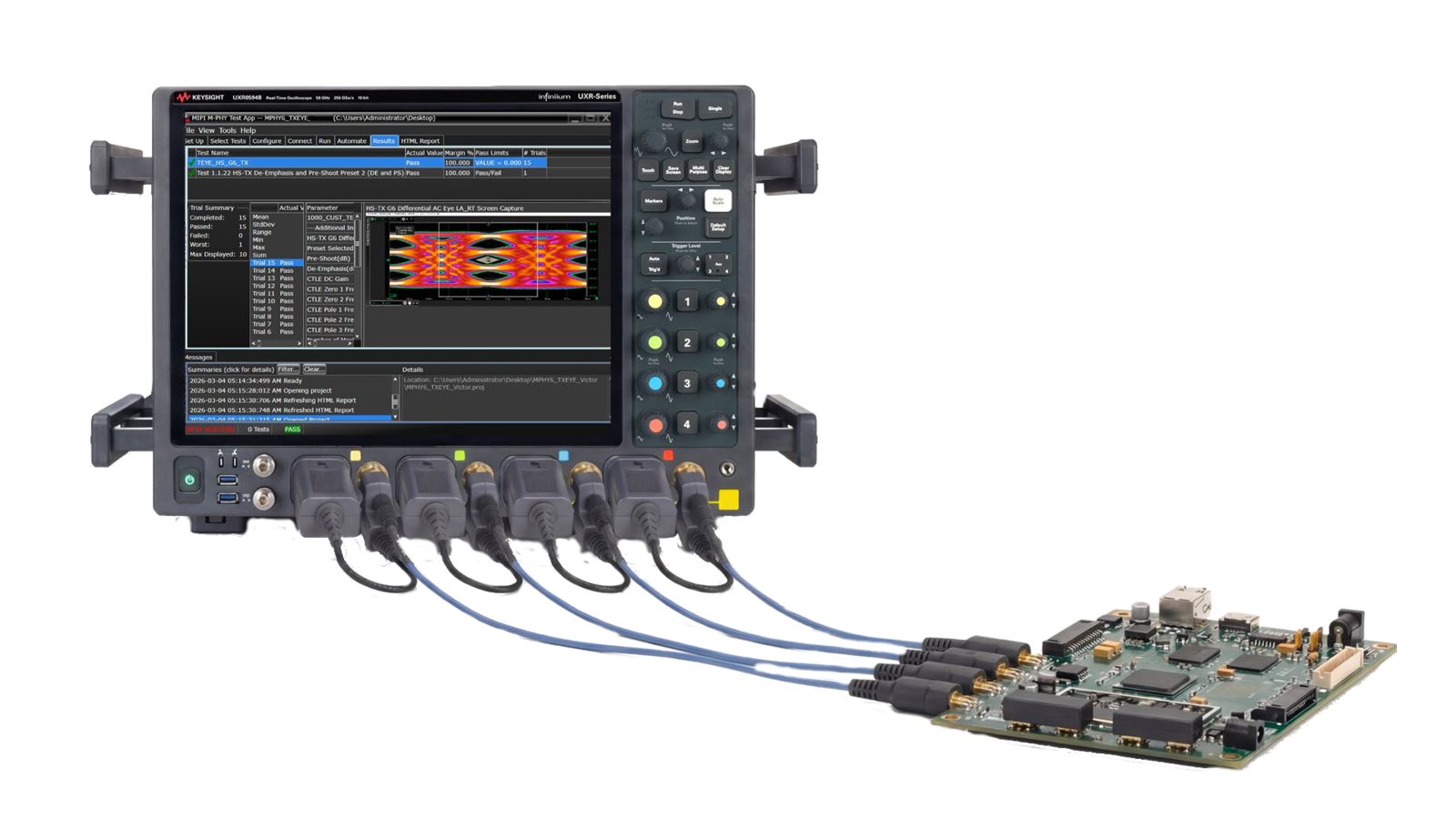

MIPI M-PHY 6 发射端符合性测试解决方案

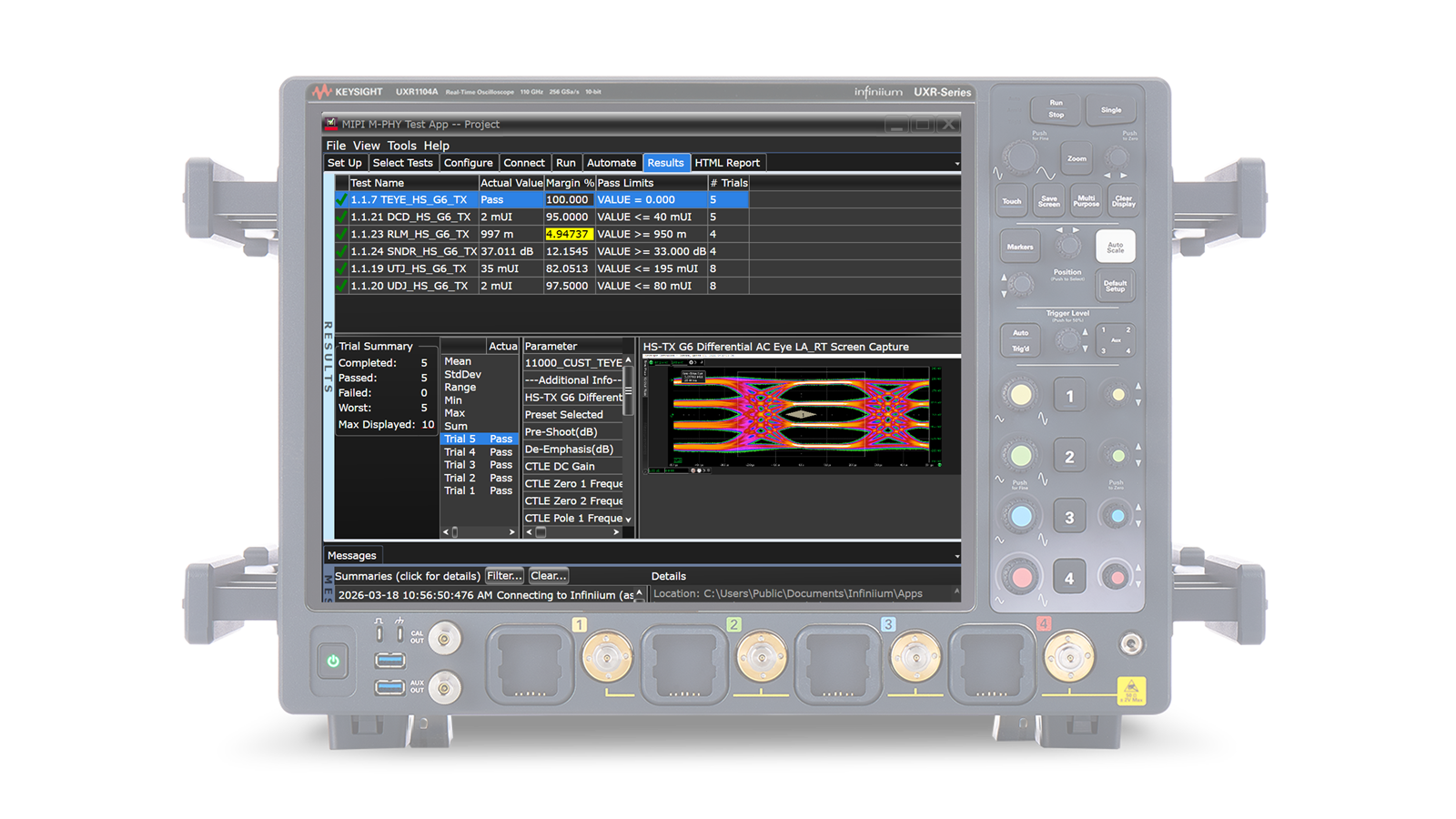

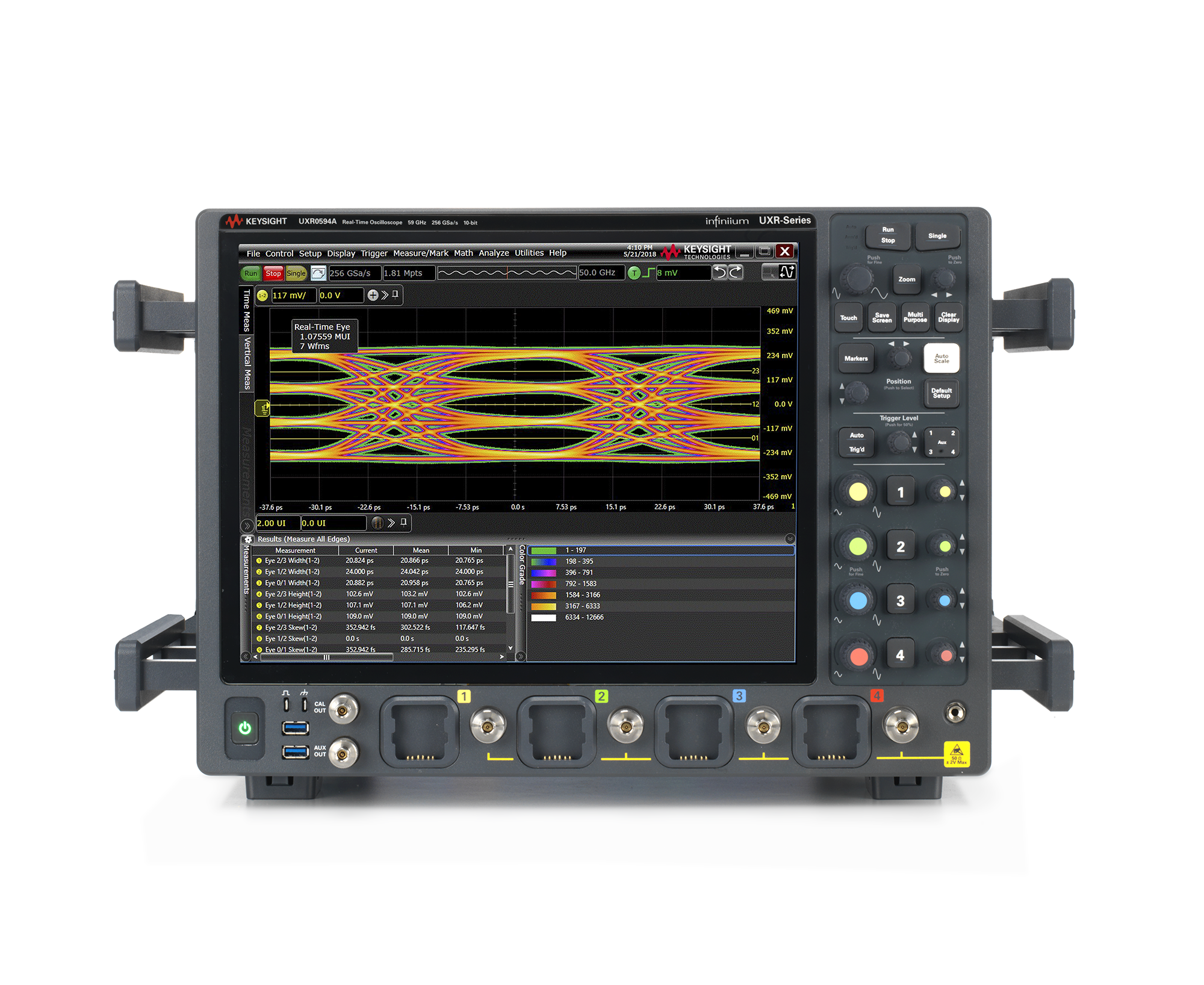

MIPI M-PHY 6 发射机符合性测试需要精确的 PAM4 波形采集与分析，以根据 CTS 定义的限值验证信号质量。是德科技的 M-PHY 6 发射机符合性测试解决方案包含自动化测试软件和一台 59 GHz旗舰，可采用标准化的 CTS 方法执行 SNDR、抖动、眼图和时序测量。该集成解决方案支持校准后的波形捕获、自动化测试执行以及可重复的符合性验证，为 MIPI M-PHY 6 发射机的特性分析提供准确且符合标准的测试结果。
