如何测试 PCIe 7.0® 发射端符合性

索取报价
旗舰 示波器
+ 旗舰 示波器
旗舰 示波器
+ 旗舰 示波器

验证 128 GT/s PAM4 发射机信号完整性，以符合 PCIe 7.0 标准

在 128 GT/s 速率下，由于电压裕度减小、采用多电平脉冲幅度调制 4（PAM4）信号传输，以及对噪声、失真和信道效应的敏感度增加，PCI Express（PCIe）7.0 发射机符合性测试的难度显著提高。 要准确表征发射机性能，需要精确测量眼图高度和宽度、信噪失真比（SNDR）以及确定性和随机抖动分量。由示波器噪声、测试夹具损耗或校准不当引起的小微测量误差可能会对结果产生显著影响，从而难以在这些数据速率下确信地验证符合性与裕度。

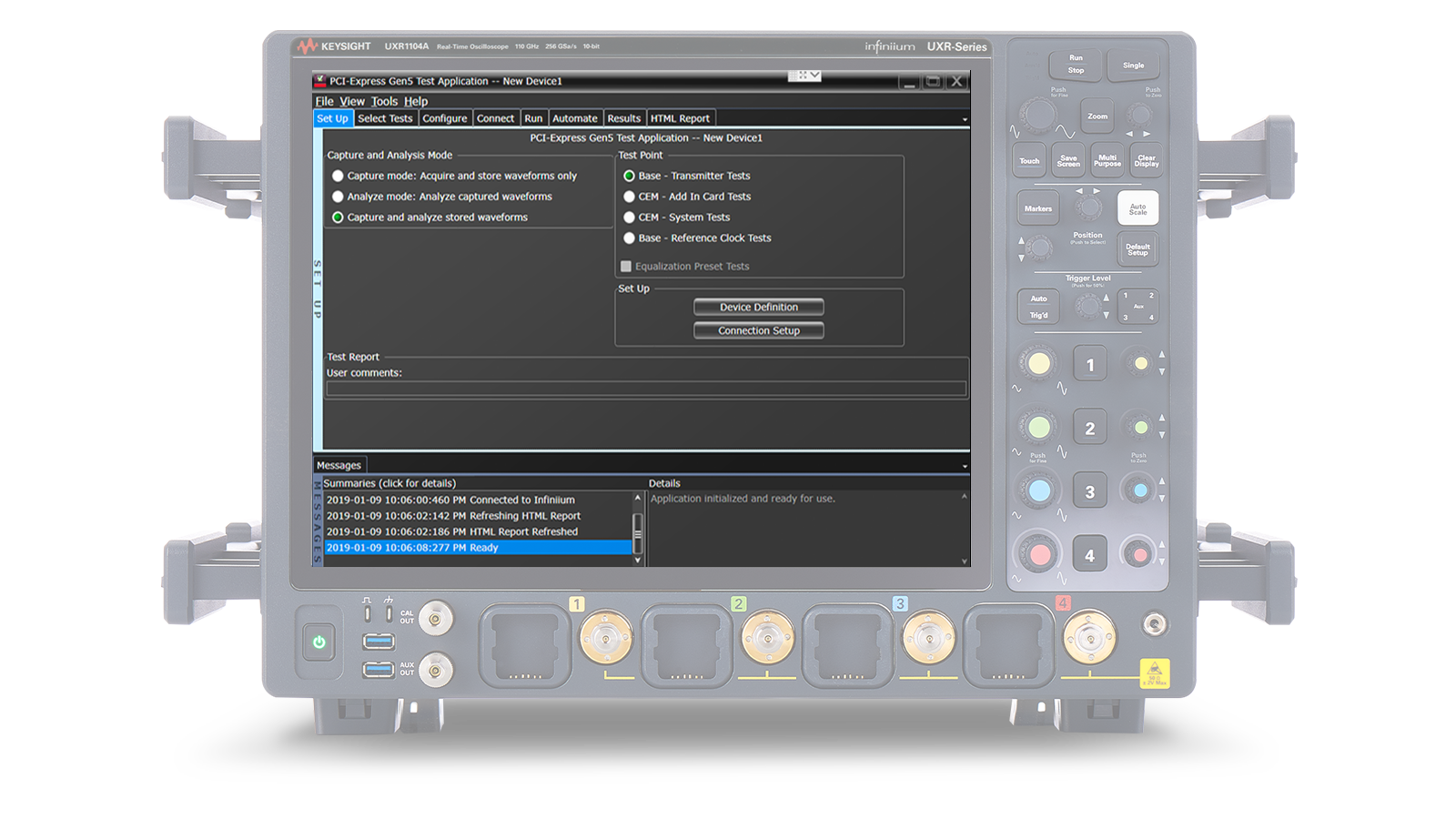

PCIe 7.0 发射端验证采用带宽不低于 70 GHz 的实时示波器，结合自动符合性与信号完整性分析软件，以捕获并分析 128 GT/s 的 PAM4 波形。该工作流程包括 PAM4 眼图测量、SNDR 分析、脉冲宽度抖动评估，以及使用经校准的测试配置进行的抖动分解。 要获得准确的测试结果，需要进行夹具去嵌入、通道均衡和示波器噪声校正，同时还需提供自动测试设置指导、裕度分析以及可重复的通过/失败报告，以支持 PCI Express 发射机符合性验证工作流程。

PCIe 7.0 发射端符合性解决方案

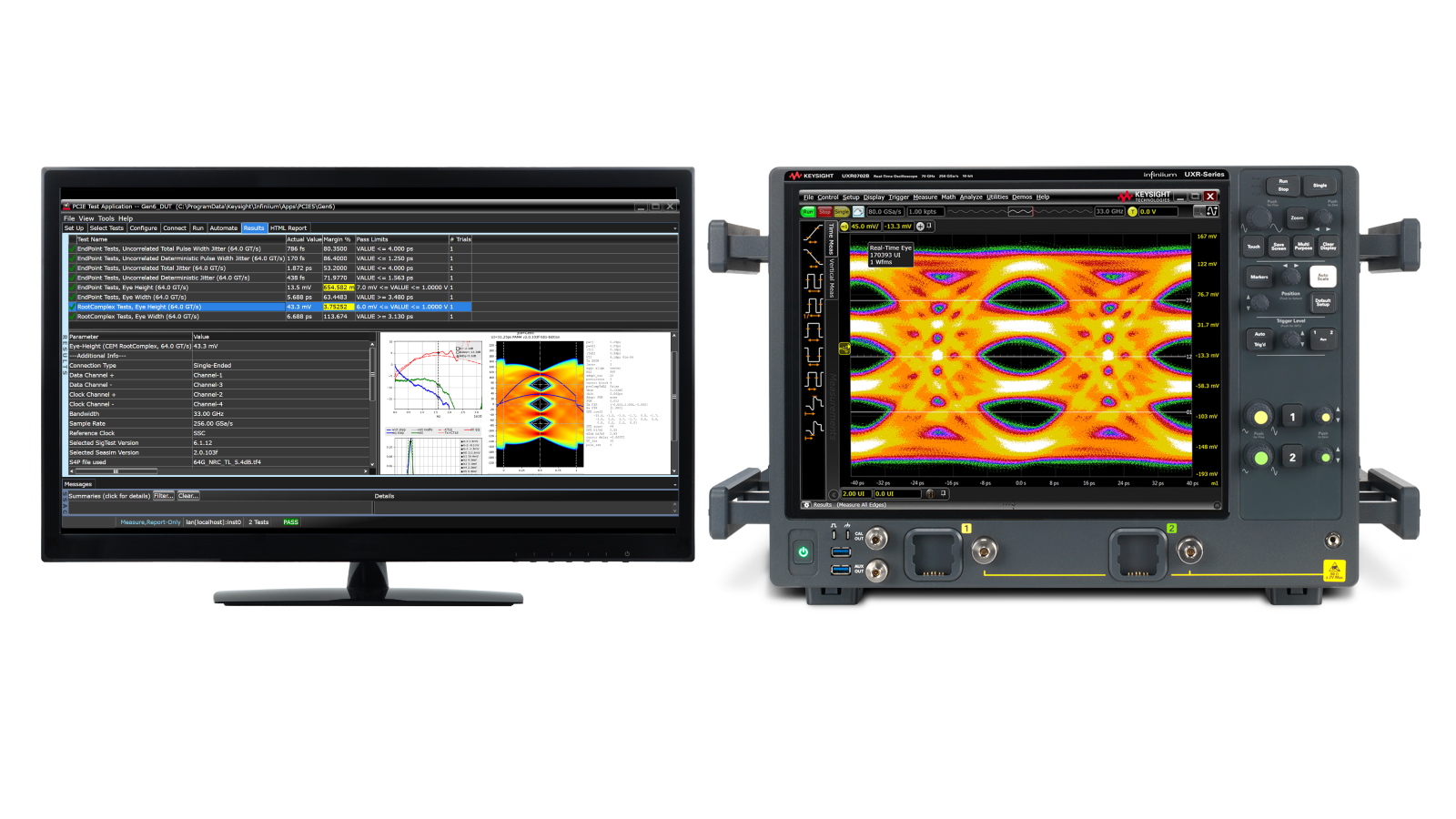

PCIe 7.0 发射端符合性测试需要在 128 GT/s 速率下进行高精度的 PAM4 信号分析，以应对裕度缩小、噪声敏感度增加以及复杂的抖动和失真效应。是德科技的 PCIe 7.0 发射端符合性测试解决方案包括一款 70 GHz旗舰 、PCIe 发射端符合性测试自动化系统以及进阶 分析软件，用于处理波形采集、测量和分析。 该解决方案通过夹具去嵌入、通道均衡和示波器噪声校正实现精确测量，同时自动化测试设置、裕度分析和报告生成，从而在合规要求不断演进的背景下，提供符合《PCI Express 基础规范》的验证结果。
索取报价

查看 PCIe 7.0 合规解决方案演示

了解我们 PCIe 7.0 发射机符合性解决方案中的产品
