再现物联网用电需求的变动

电池供电的物联网（IoT）系统在传感、处理、通信和空闲功能交替启用与停用时，会经历一系列功耗状态。要验证电源子系统，需要重现这些电流需求的变化，同时监测供电轨在整个工作序列中的响应情况。 可编程电子负载可以通过为每个工作状态施加预定义的电流水平，并控制各状态之间的转换时序，来模拟下游设备的用电需求。重复相同的负载序列，可在仿真设备从低电流状态切换至高电流的处理或无线活动状态，随后又返回低功耗工作状态的过程中，为评估供电电压的行为提供一致的测试条件。

动态负载测试通过控制施加在电源子系统上的电流需求的大小、持续时间、重复次数和过渡速率，进一步扩展了这一评估范围。同时测量供电电压和负载电流，以将每个预设的状态变化与器件电源轨上的电压偏差、恢复和稳态行为相关联。 不同的负载曲线可以反映应用行为的变化，包括周期性传感、处理器活动、无线传输以及较长的空闲间隔；而通过重复测量，则可以比较不同电源电压和负载条件下的响应情况。该方法能够表征供电子系统如何响应设备需求的变化，而无需实际的物联网设备在每次测量时都重现完全相同的活动序列。

物联网电源转换验证解决方案

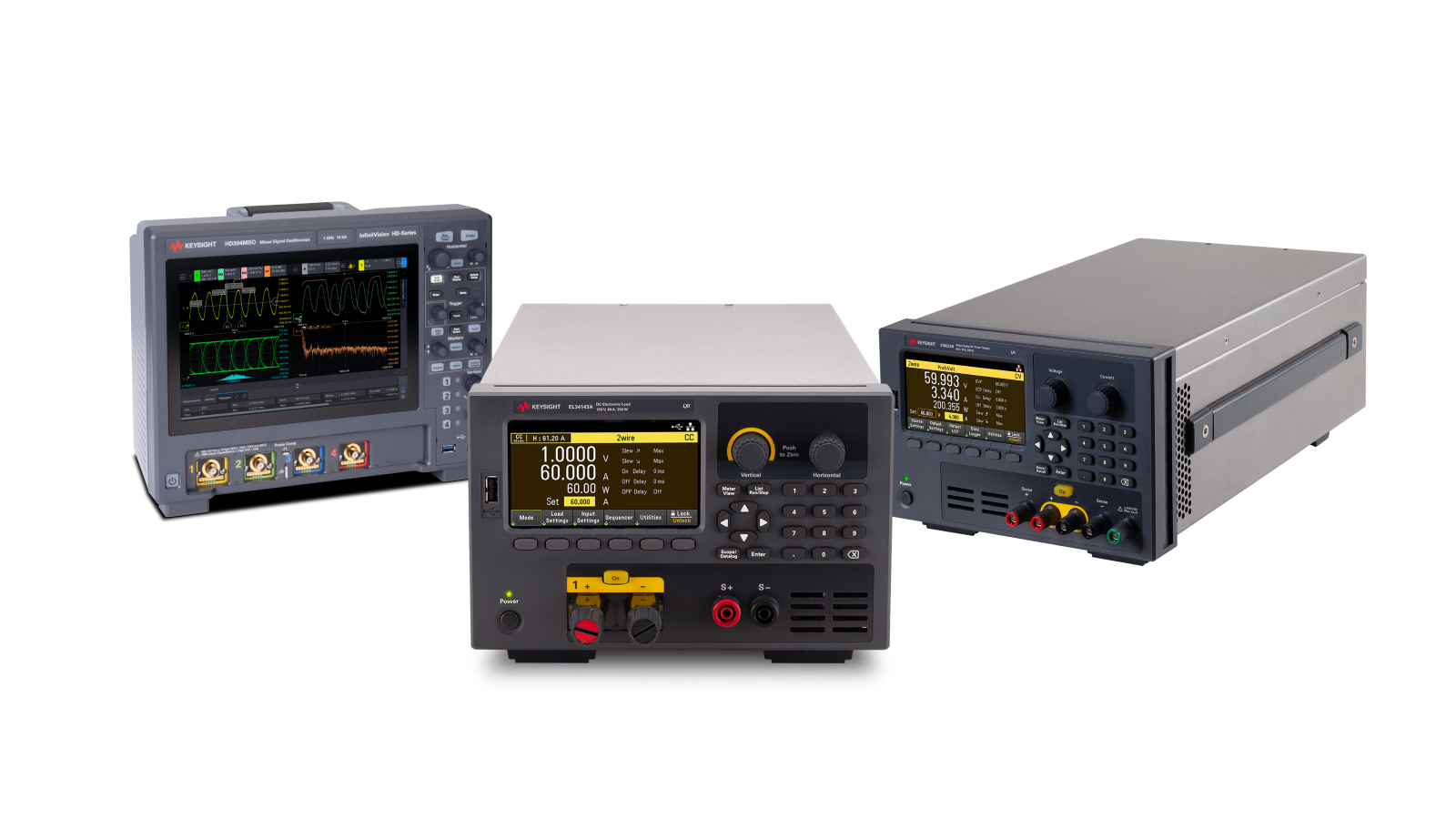

要测试物联网设备的电源状态转换，需要在整个工作序列中，一边生成可重复的电流需求变化，一边测量直流电源子系统的响应。该解决方案采用是德科技台式直流电子负载，施加预设的负载条件以模拟设备在低电流状态与高电流状态之间的切换；同时采用是德科技自动量程直流电源，作为受控电源替代电池或上游直流电源。 当负载需求发生变化时，凯仕特示波器会捕获与时间相关的电压和电流波形。记录的测量数据展示了每次预设过渡过程中电源轨的偏差、恢复和稳态行为。该方法支持在多种电源电压、电流水平、过渡速率以及物联网工作状态序列下，对电源子系统进行可重复的验证。
索取报价

物联网电源转换验证方案的框图

如何验证物联网设备的电源状态转换——功能框图
