差分阻抗验证

要验证差分互连阻抗，需要对高速数字接口（如通用串行总线（USB）、外设组件互连快车（PCI Express）、以太网及其他串行通信标准）中所使用的传输路径进行精确表征。测量配置通常包括矢量网络分析仪、电子校准模块和时域分析软件，用于采集宽带散射参数测量数据，并利用时域反射法（TDR）将其转换为阻抗曲线。工程师无需对被测设备进行物理改动，即可评估印刷电路板的走线、过孔、连接器、线缆组件以及差分传输路径。

时域分析将测得的频域数据转换为阻抗-距离关系信息，从而能够识别不连续点，并将其与传输路径上的物理位置建立关联。在单一工作流程中，即可评估差模和共模阻抗、回波损耗、插入损耗以及反射特性。所得测量结果不仅支持信号完整性分析、测试夹具移除、通道验证和设计优化，还能提供可直接用于仿真的数据，从而提高实测硬件性能与高速通道模型之间的相关性。

差分互连解决方案

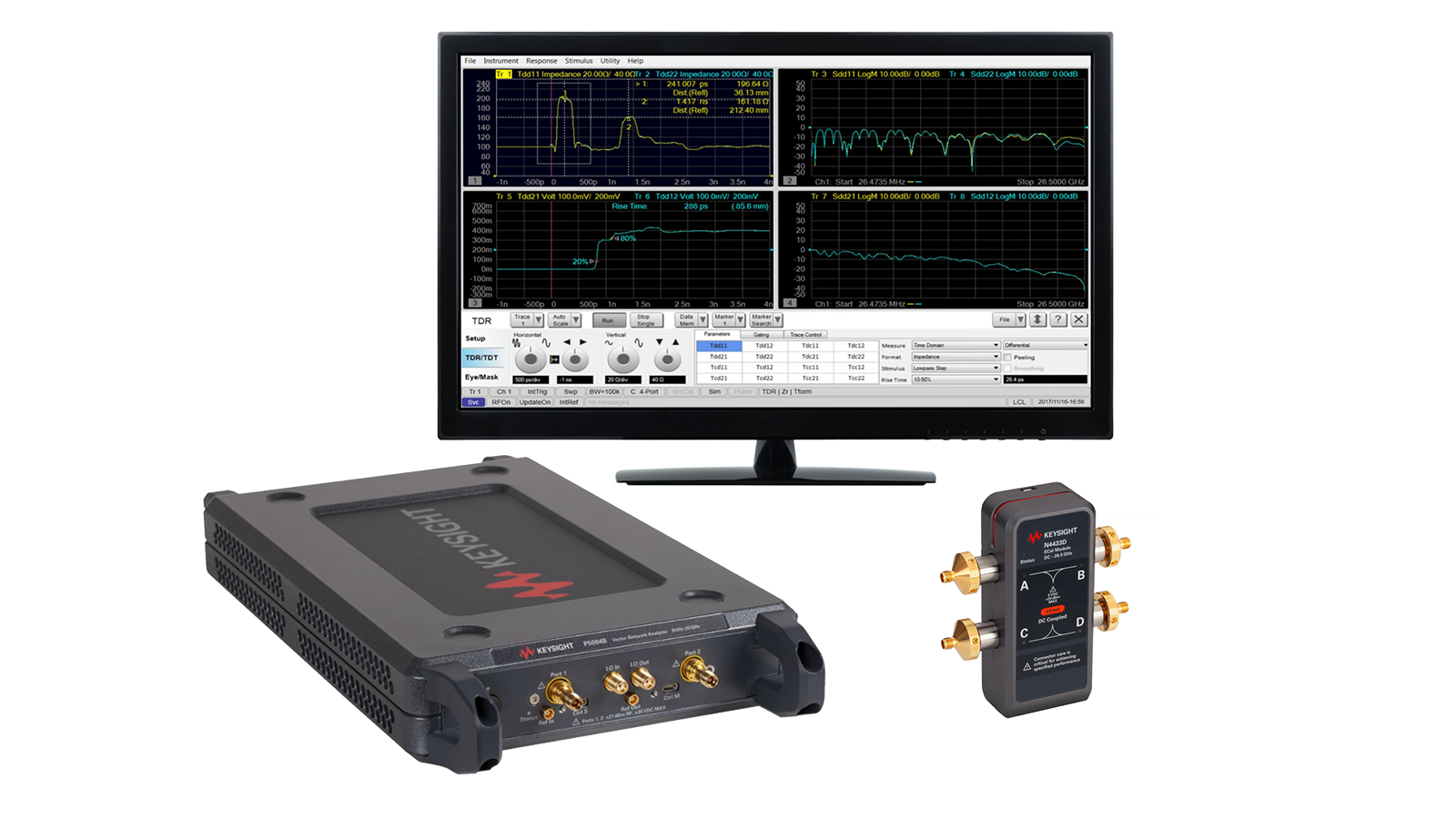

要准确验证差分互连，需要结合宽带散射参数测量与时域分析，以识别信号路径中的阻抗不连续点。该工作流程首先使用电子校准模块进行校准，随后使用矢量网络分析仪采集宽带测量数据。时域分析软件将测得的散射参数转换为阻抗曲线，使工程师能够定位反射、评估差分阻抗、进行夹具消除，并分析传输特性，而无需专用时域反射仪。该解决方案将Streamline 矢量网络分析仪、时域分析软件和电子校准模块相结合，提供从校准数据采集到自动阻抗分析和报告的集成工作流程。工程师可以在原型发布前，优化印刷电路板布局、验证连接器过渡、比较设计修订版本、排查信号完整性问题，并验证 USB、PCI Express、以太网及其他高速数字应用中使用的高速串行通道。
