如何对250 GHz的AI数据中心互连进行验证

索取报价

查看技术概览

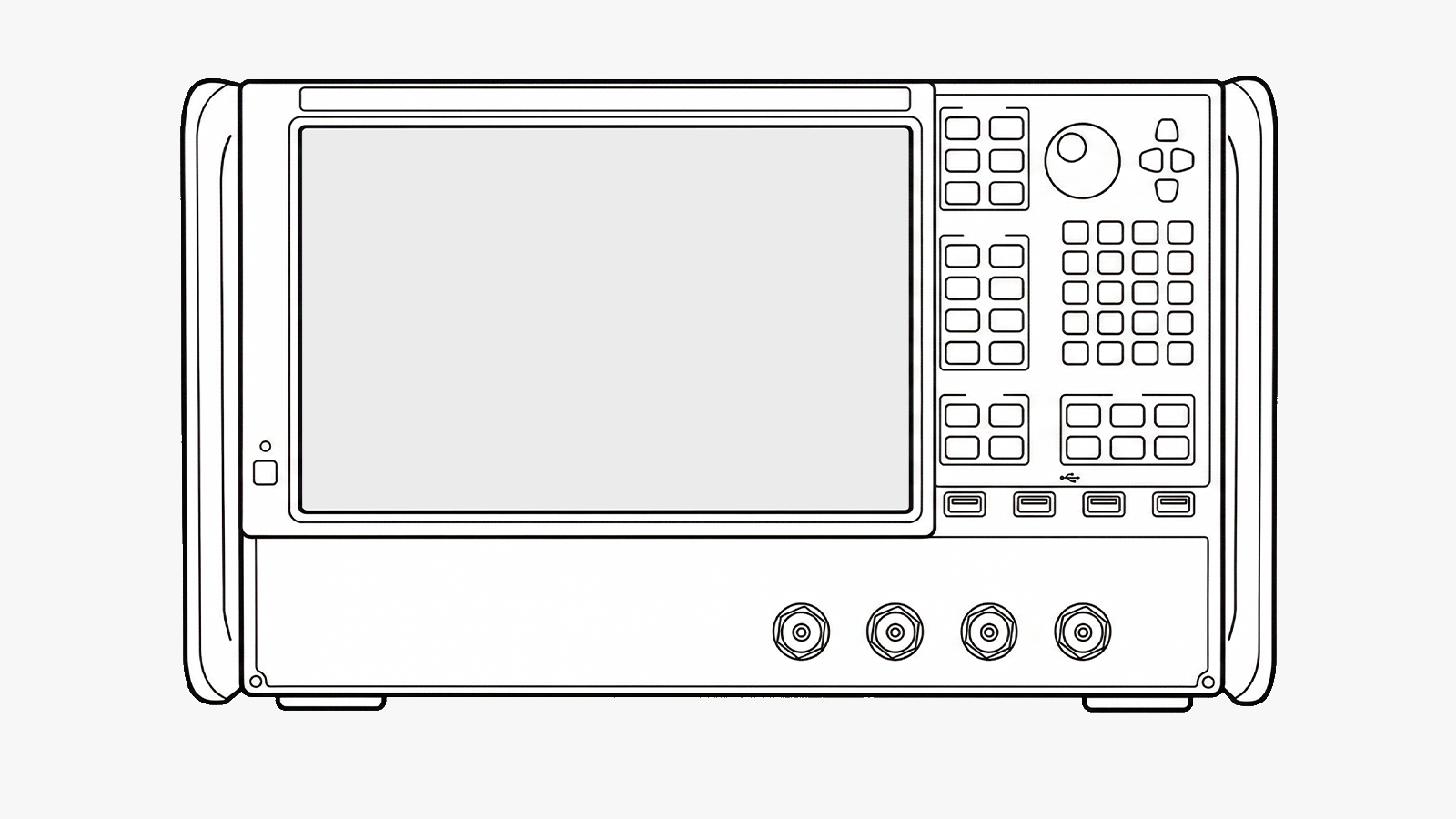

+ 专业网络分析仪

宽带互连验证

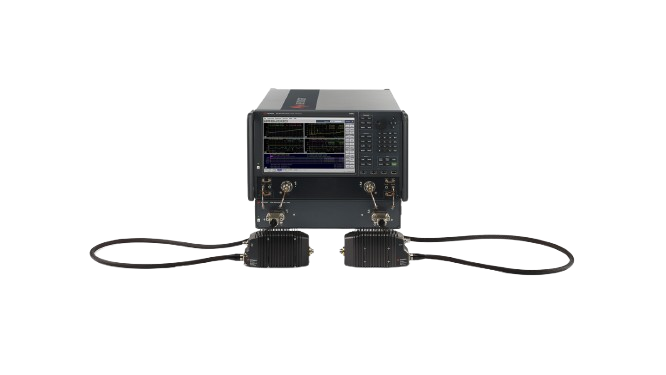

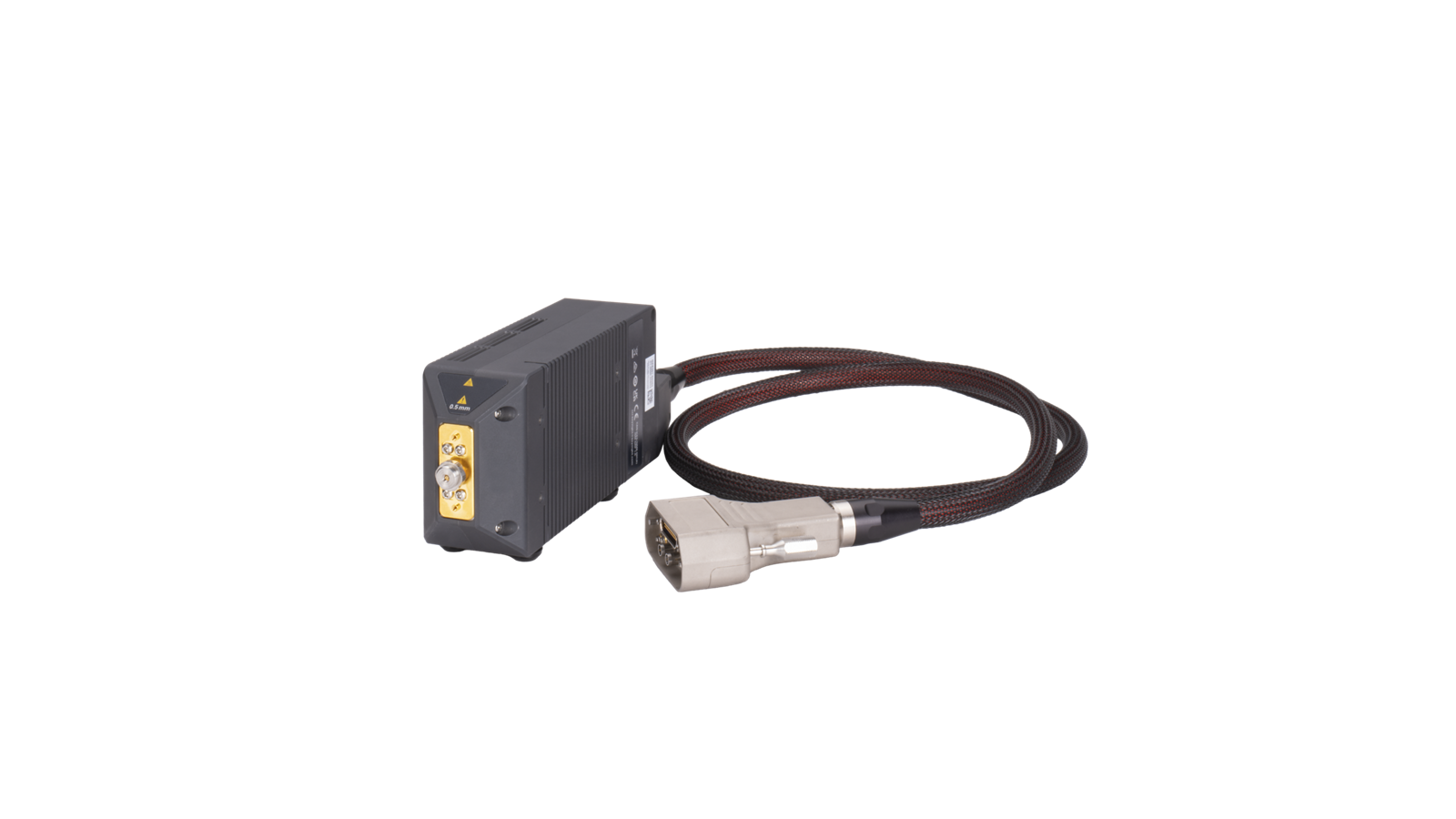

要验证以每秒448千兆比特速率运行并正向每秒1.6太比特速率演进的人工智能（AI）数据中心互连系统，需要对覆盖至250 GHz连续频率范围的传输信道进行宽带特性分析。测量配置包括矢量网络分析仪、宽带频率扩展器、测试仪控制器、精密校准标准以及各种夹具或连接器，用于表征铜缆和光纤互连技术中的插入损耗、回波损耗、群延迟、差分传输特性及阻抗行为。测量对象涵盖传输通道、连接器过渡段、线缆组件、印刷电路板结构以及共封装光接口，旨在在硬件集成之前，了解每个元件对通道性能的影响。

由此获得的宽带散射参数测量结果可用于生成精确的信道模型，以进行仿真和合规性验证。工程师可以在确定硬件修订方案之前，将测量数据导出到信号完整性工具中，以评估均衡技术、眼图开口、插入损耗预算以及整体信道裕度。连续宽带测量消除了拼接多个频段的必要性，既降低了校准复杂度，又提供了从低频到亚太赫兹工作频段的完整通道电气特性表征。这使得针对下一代人工智能网络基础设施，硬件测量性能与系统级仿真结果之间能够保持一致的相关性。

宽带人工智能互连解决方案

对人工智能数据中心互连进行表征，需要在整个工作频率范围内进行连续的宽带测量，而无需将测量划分为多个校准频段。该工作流程首先对矢量网络分析仪和频率扩展器进行宽带校准，随后通过测试套件控制器实现系统同步控制。自动频率扫描可捕获高分辨率的散射参数数据，用于评估整个互连路径上的插入损耗、回波损耗、群延迟、差分传输性能以及阻抗一致性。工程师可对电缆、连接器、封装及共封装光模块进行评估，随后将测量数据导出至信道仿真工具，以验证均衡策略、比较测量与仿真性能，并针对448千兆比特每秒及未来的1.6太比特每秒接口优化系统架构。连续宽带覆盖简化了验证工作流程，提高了测量一致性，并降低了因多校准频段带来的不确定性。
