在首次硅片制造之前，我应该采用哪种集成电路（IC）设计工作流程？

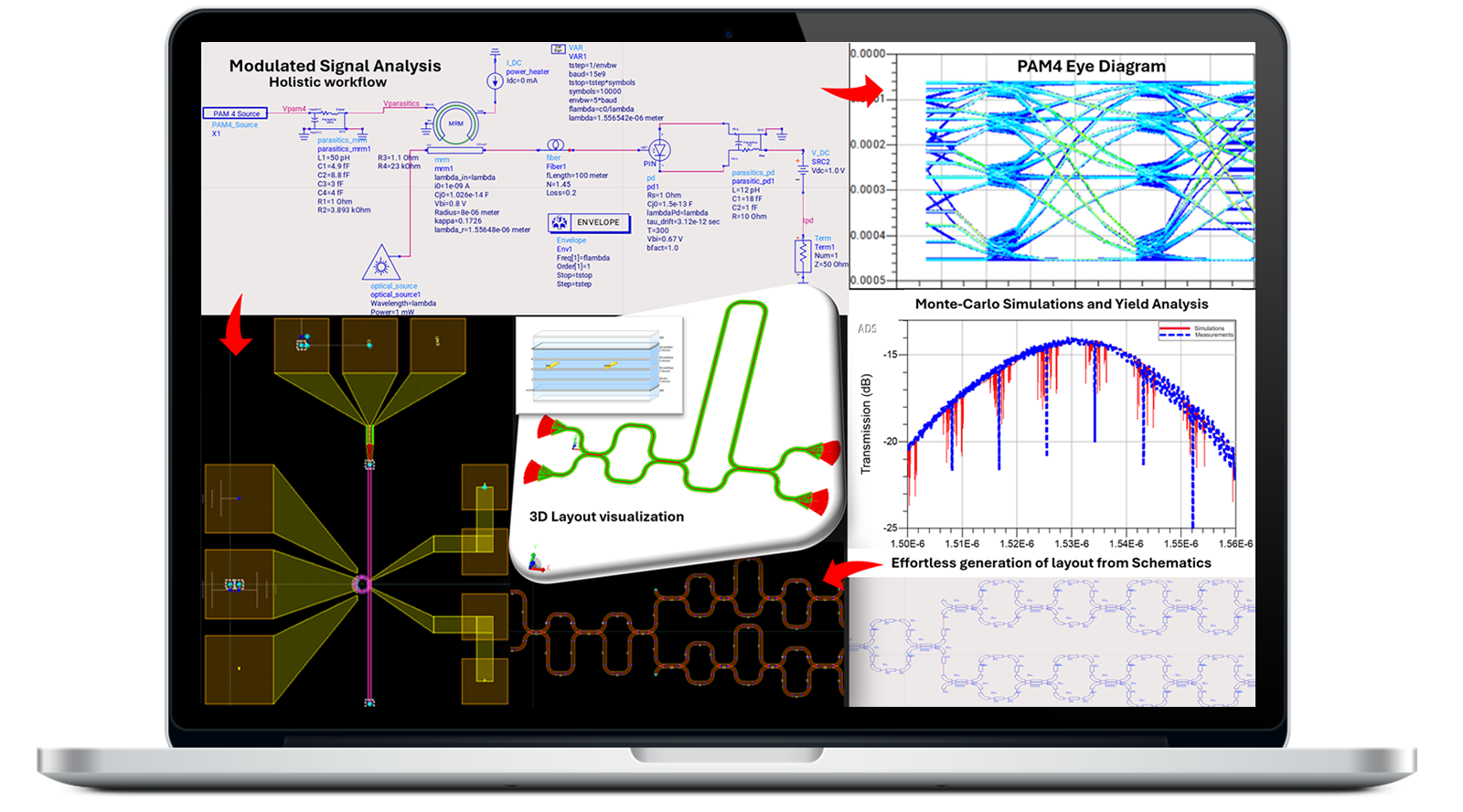

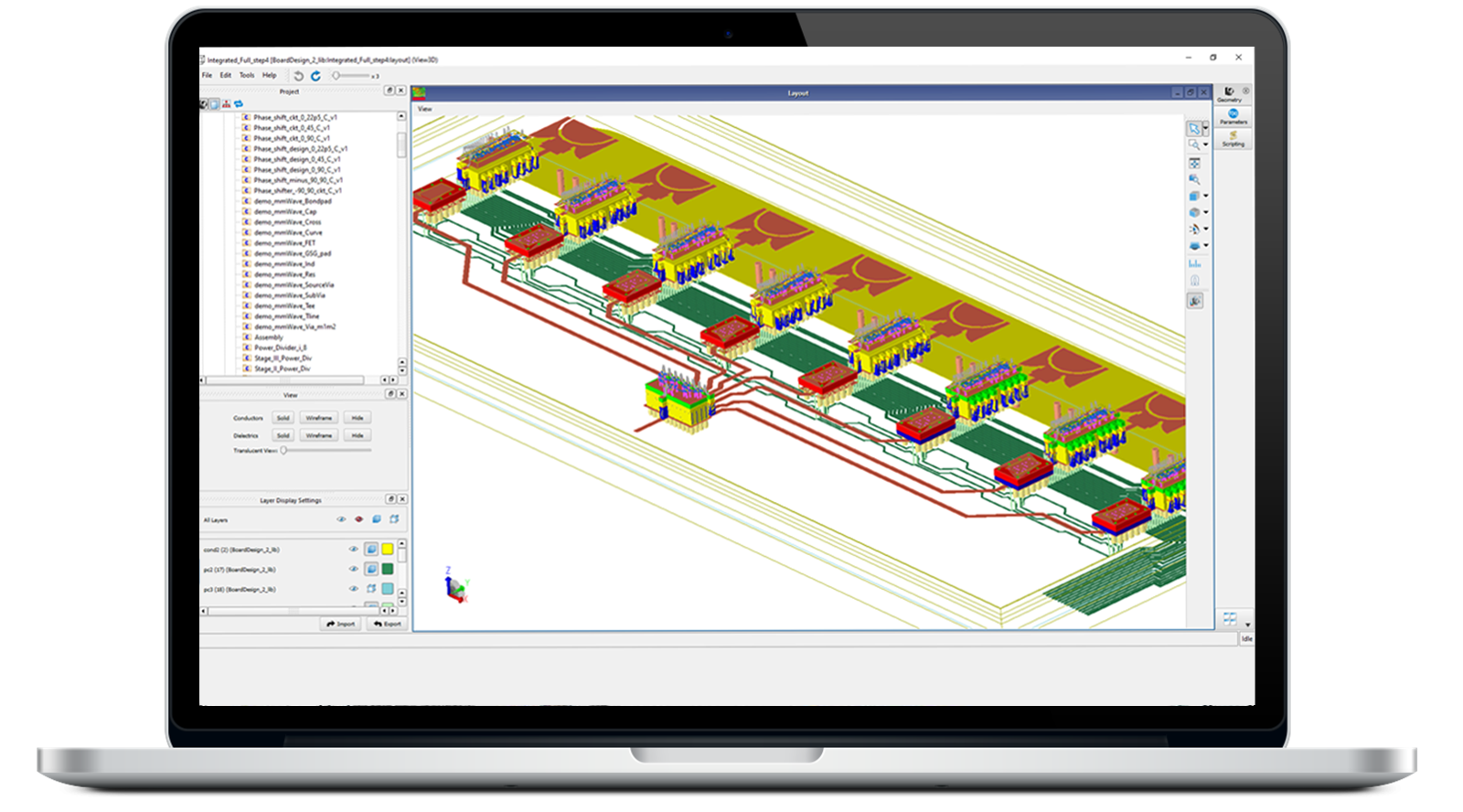

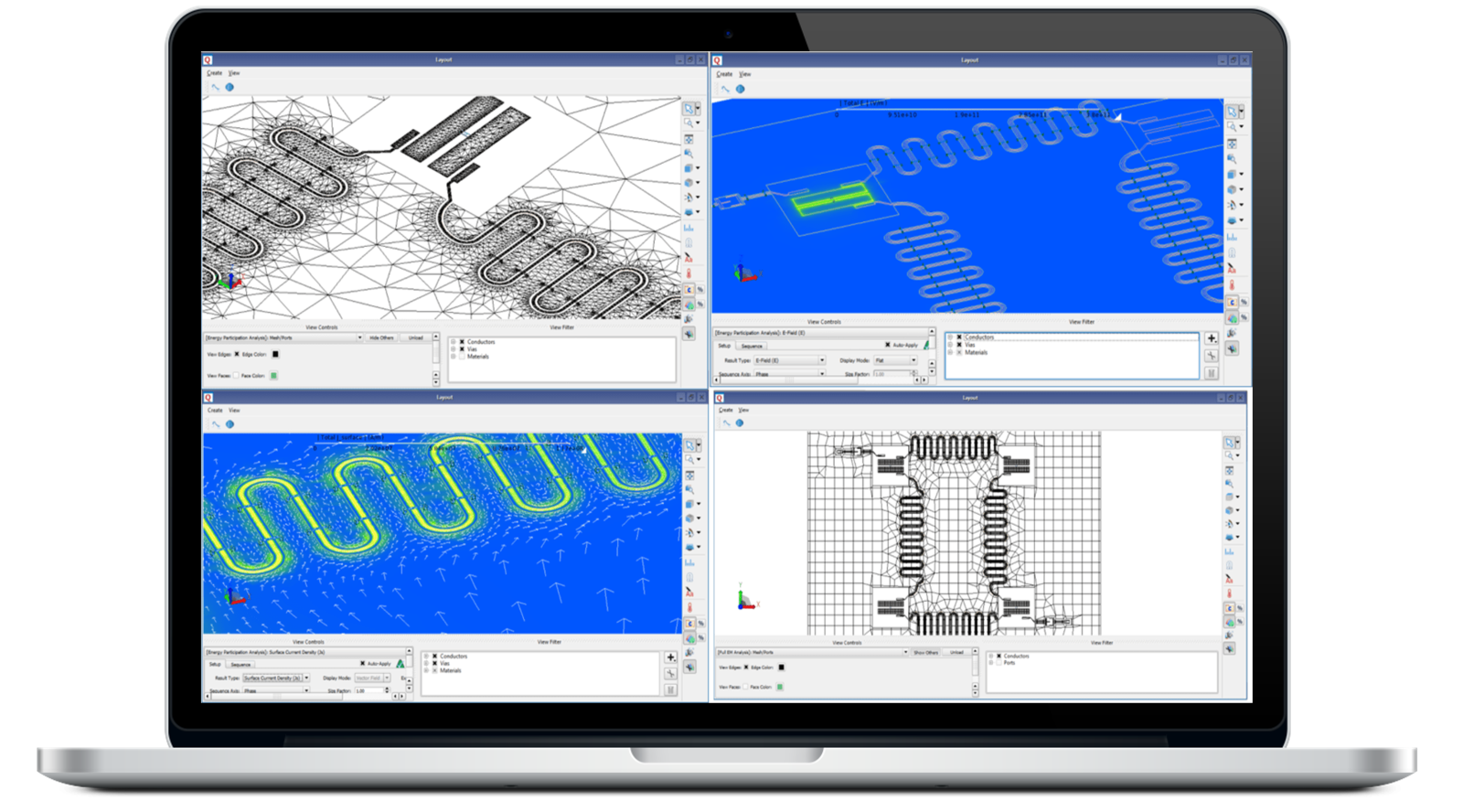

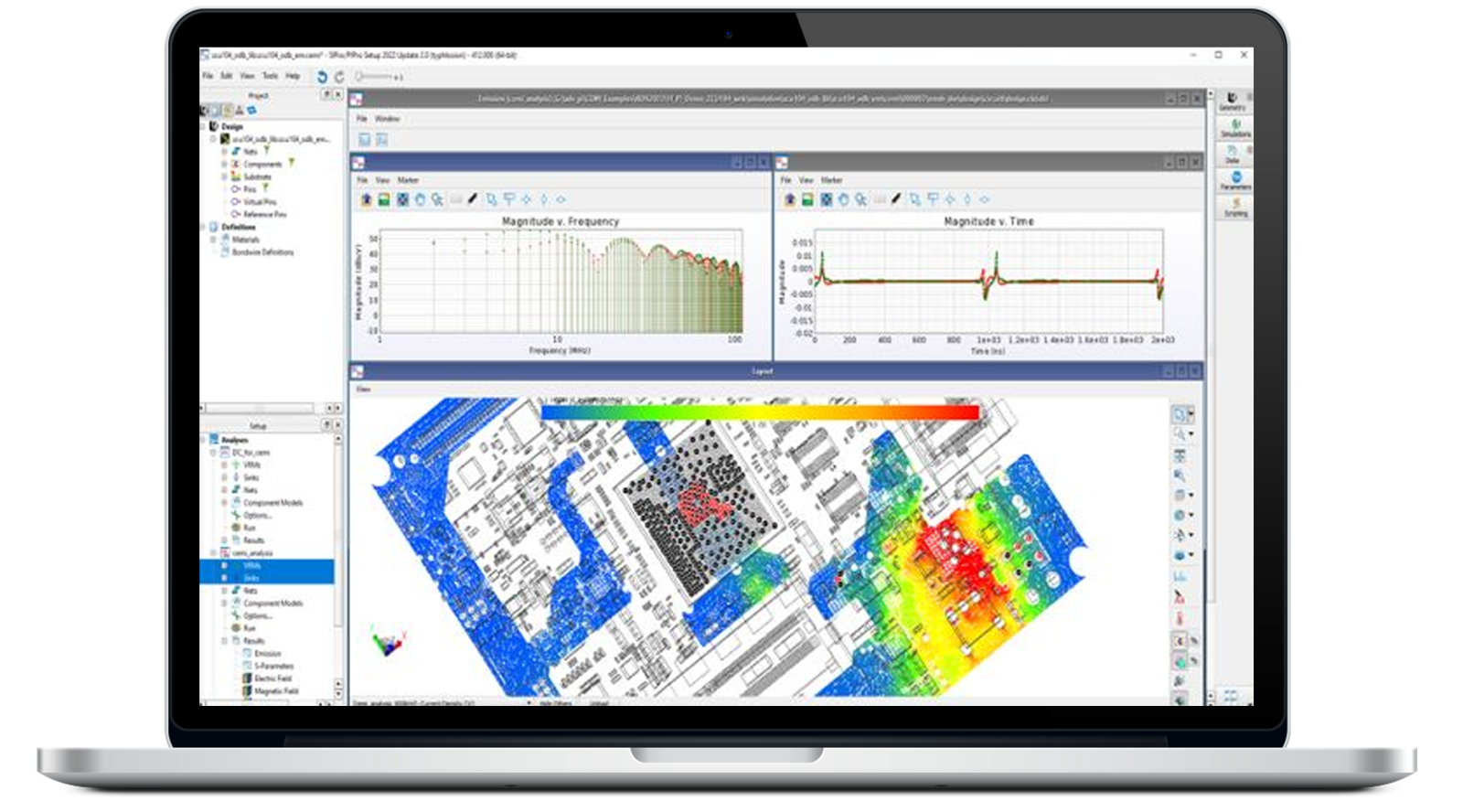

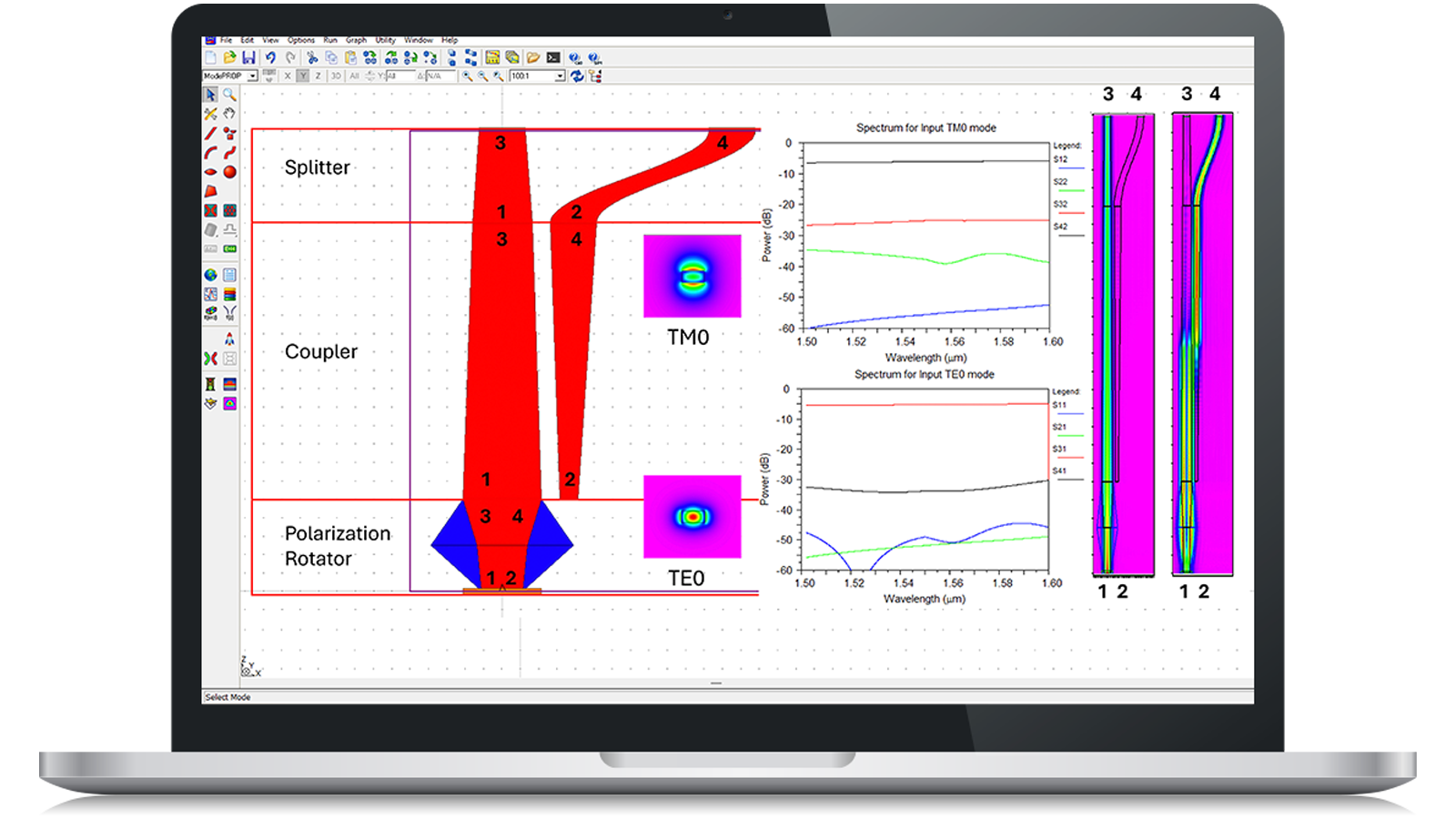

请根据您正在设计的器件类型、需要建模的物理现象，以及硅片返厂后需要进行关联分析的测量结果，选择合适的集成电路设计工作流。其目标是将设计意图、仿真结果、考虑布局因素的分析以及最终的实验室验证有机地结合起来。对于射频（RF）、微波、高速数字物理层、电路、电磁（EM）以及多技术仿真，请从进阶系统”（ADS）入手。如需了解射频集成电路（RFIC）、单片微波集成电路（MMIC）、射频模块、微波电路、天线、封装、印刷电路板（PCB）、电磁电路以及电热协同仿真工作流程，请探索 “射频与微波电路设计”相关内容。如需了解光子集成电路（PIC）的设计、仿真和验证，请参阅《光子集成电路设计》。如需了解成像、照明、汽车照明、自由空间光子学以及光子器件设计，请浏览 “光学设计”栏目。若需进行包含电路仿真、电磁建模、量子参数提取以及布局感知分析的超导量子芯片设计，请了解 “量子电子学设计” 。如需针对电源转换器和逆变器设计，采用兼顾电路、电磁、电热、寄生参数及电磁干扰（EMI）的仿真工作流，请了解 “电力电子设计” 。

晶圆级半导体表征需要哪些设备？

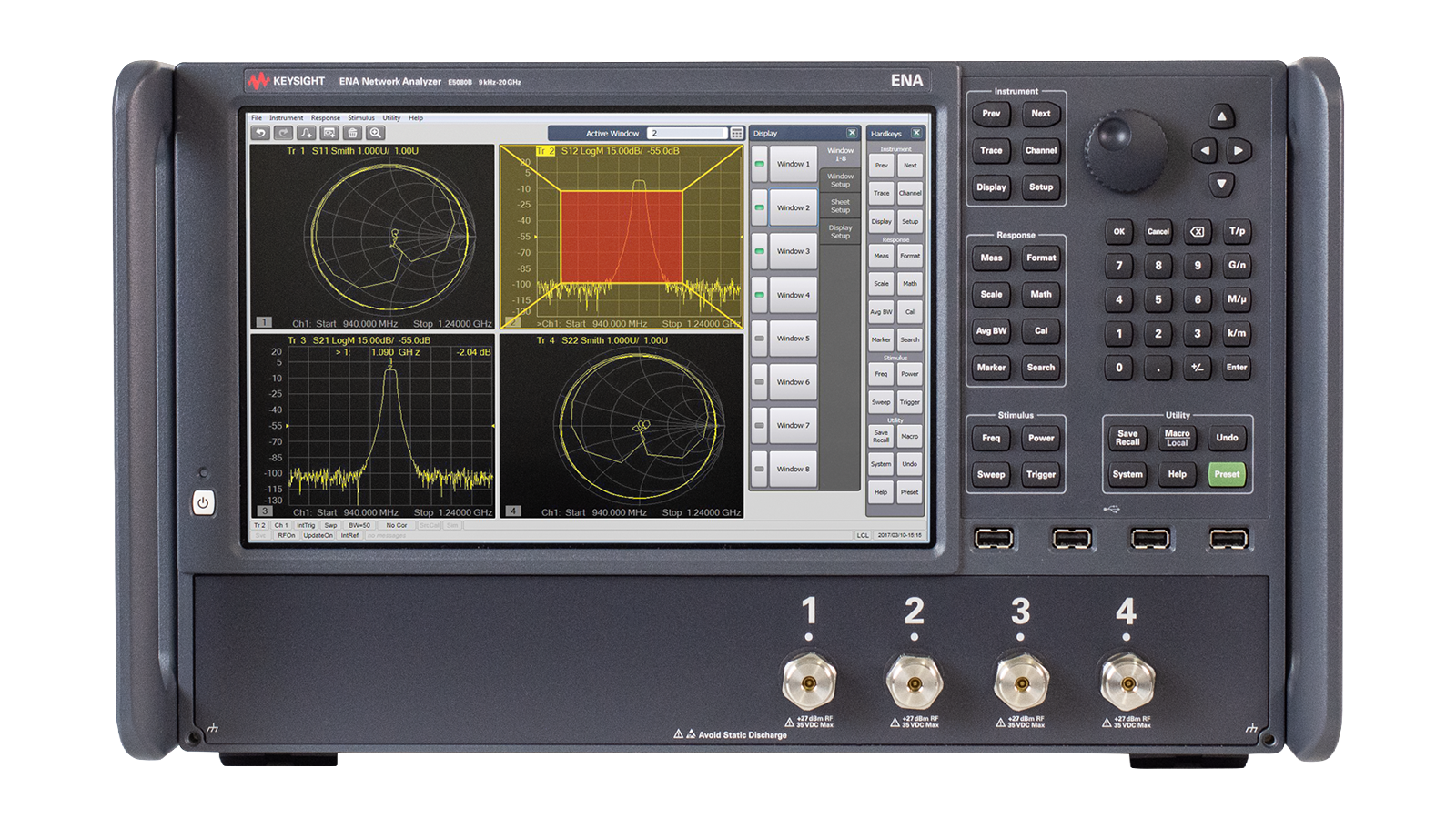

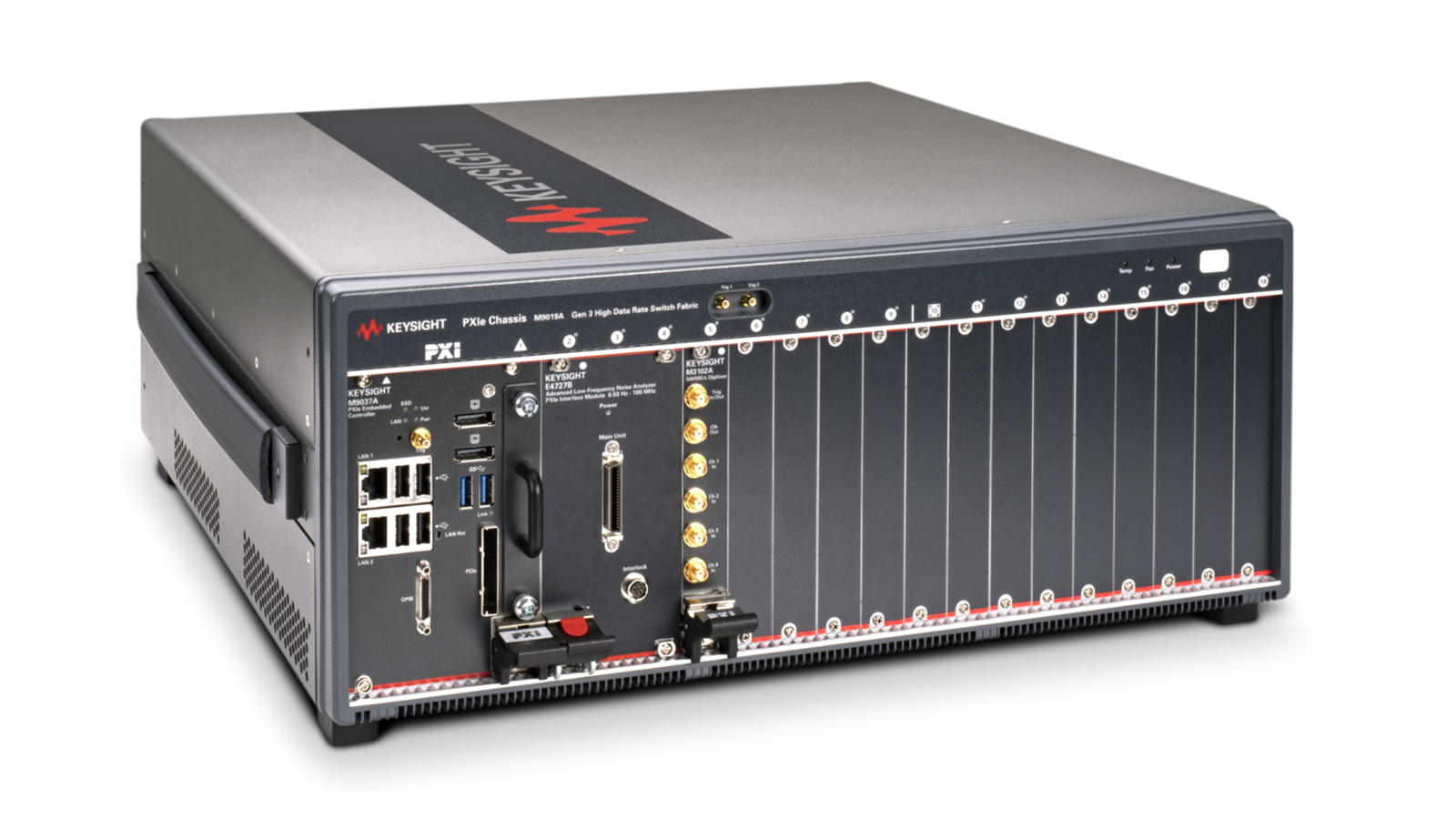

晶圆级表征通常需要探针台或晶圆测试仪、探针尖端或探针卡、低泄漏电缆、精密源和仪器用于在多个器件、测试点或晶圆上实现自动化测量的软件。典型的配置可能包括：一种用于接触晶圆上器件和测试结构的晶圆探针台或探针站探针卡、探针尖端和带护套的电缆，用于可靠的低电平测量用于电流-电压（IV）特性分析的参数分析仪或源表模块 SMUs）用于结、栅极结构、变容二极管及模型提取的电容-电压（CV）测量功能脉冲式IV功能，可在评估快速行为的同时减少自热或困住效应用于射频和微波散射参数（S参数）矢量网络分析仪 VNA）用于自动化晶圆级测量方案、测试机移动、仪器控制和数据采集的软件若需进行器件表征，请了解半导体器件参数分析仪，该仪器支持IV、CV以及快速脉冲IV测量。如需进行紧凑型建模和器件模型提取，请了解 Device Modeling IC-CAP 。对于自动化的晶圆级测量，请了解 Device ModelingWaferPro 以及使用 IC-CAPWaferPro进行的晶圆上测量。

如何实现半导体参数测试的自动化？

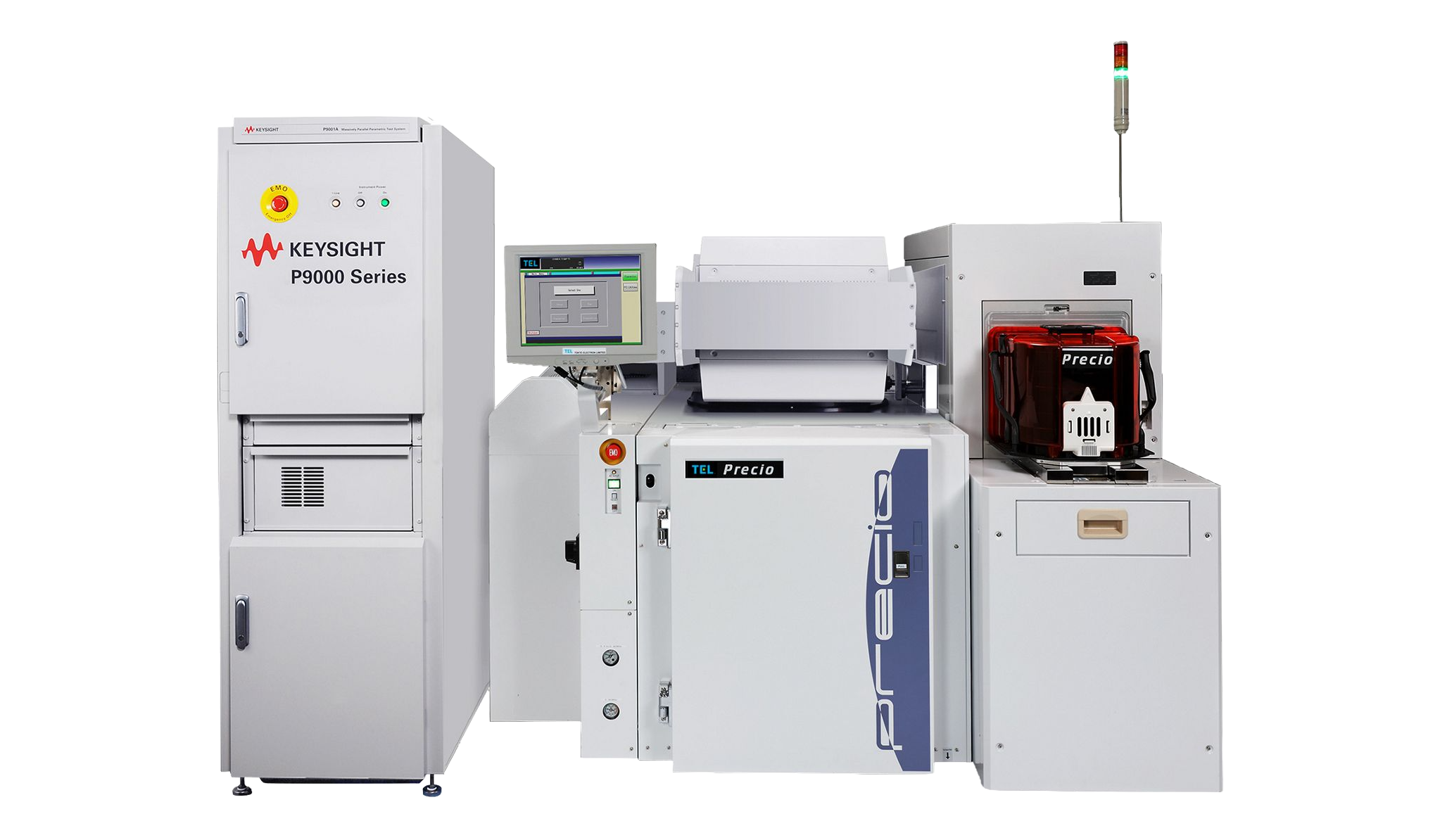

当手动探针测试、设置、数据采集和晶圆图审查的速度过慢或结果不一致，无法满足您需要测试的器件数量、晶圆位置、温度、晶圆数量或批次数量时，您应将半导体参数测试自动化。一个强大的自动化参数测试工作流应支持：测试计划的制定与复用仪器设置与测量流程晶圆测试仪控制与位置步进 IV、CV、脉冲、频率或射频测量晶圆图、分布情况和趋势数据参数极限检查与异常值识别用于建模、过程控制和良率分析的数据导出在研发（R&D）、器件表征和紧凑型建模方面，不妨了解 Device ModelingWaferPro 该软件可执行自动的晶圆级测量，并提供仪器和晶圆探针驱动程序。对于晶圆验收测试（WAT）、工艺控制监测（PCM）以及面向生产的参数测试，请了解并探索并行参数测试系统。对于硅光子学晶圆级生产测试，请了解 “硅光子学晶圆测试系统 ”，该系统配备全自动晶圆测试机，支持 WAT 或 PCM 工作流程。

如何在晶圆级测试过程中减少漏电流和低电流测量误差？

漏电流和低电流测量对整个测量路径极为敏感。在飞安（fA）、皮安（pA）或低纳安（nA）量级下，误差可能源于被测设备、探针卡、夹具、线缆、开关矩阵、接地、湿度、污染、稳定时间或环境噪声。为了提高漏电流测量的可靠性在适当的情况下，应使用带屏蔽的三轴电缆最大限度地减少通过固定装置、探针卡、连接器和开关矩阵的泄漏路径保持测量环境清洁、干燥且稳定电压阶跃后应留出足够的稳定时间采用屏蔽和正确的接地措施，以减少外部噪声的引入进行低电阻测量时，应使用开尔文接法利用开路、短路和已知参考检查，将设置泄漏与器件泄漏区分开来避免让超低电流信号通过不合适的开关或线缆如需对半导体器件进行表征，请了解 “半导体器件参数分析仪”。如需进行超低电流和高电阻测量，请了解飞安表/皮安表和静电计。若需在IV和CV测量系统中实现自动低漏电流切换，请了解 “低漏电流开关主机” 。

针对光子集成电路（PIC）的验证，推荐采用哪些工作流程？这些工作流程能否与现有的实验室仪器软件集成？

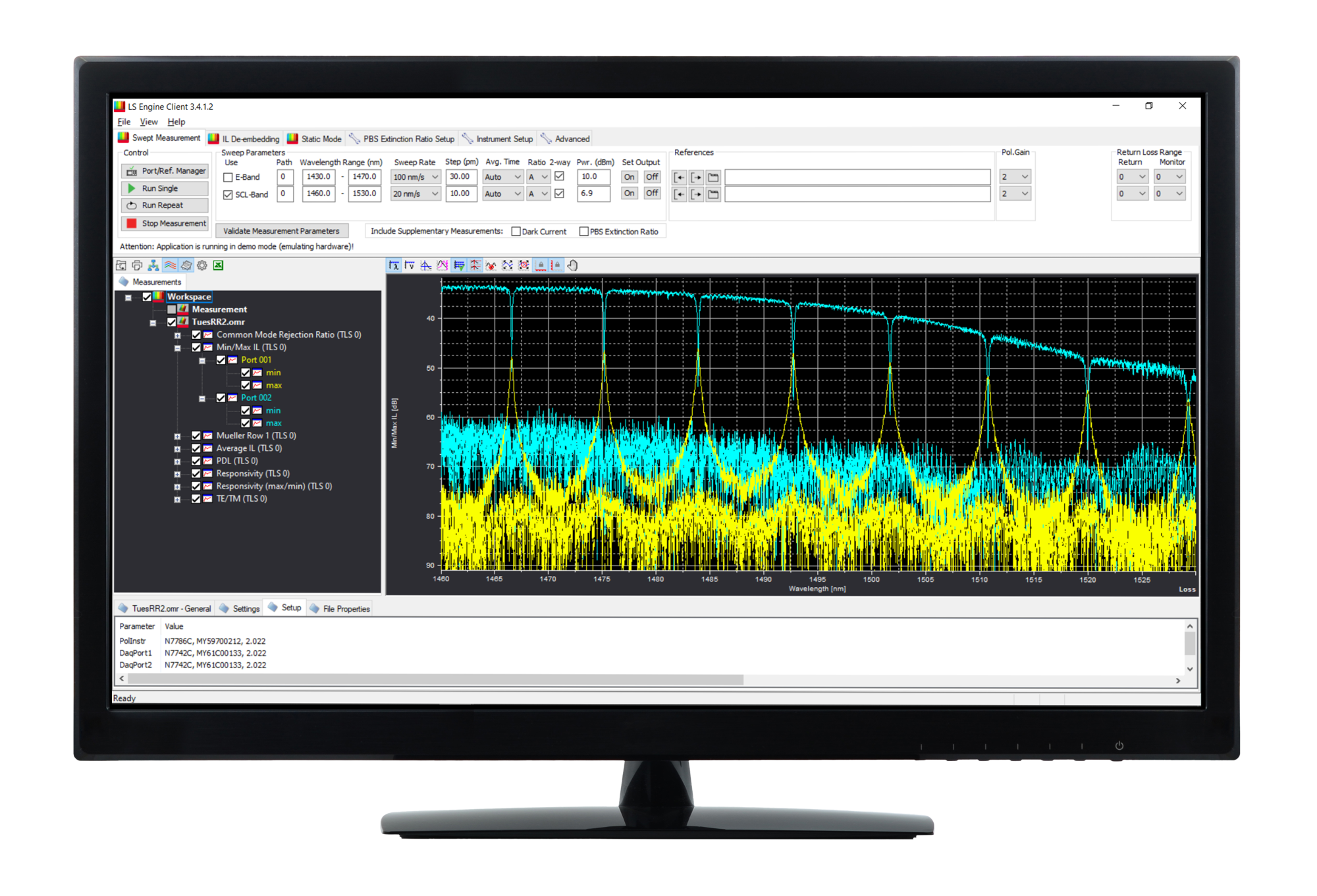

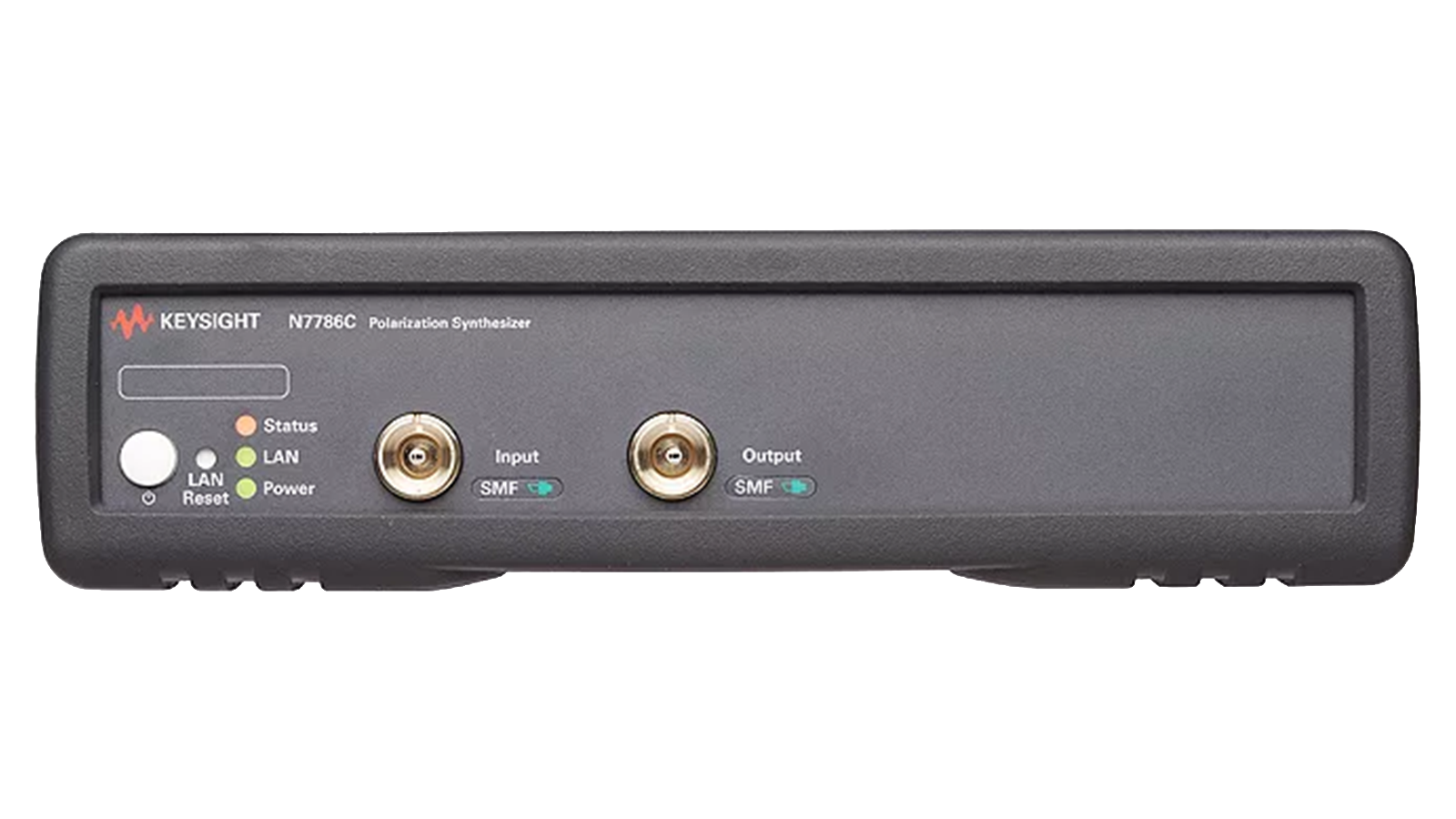

PIC验证应围绕您需要验证的光学和电光特性来组织。完整的工作流程可能包括：被动光学测量、直流（DC）响应度、波长扫描、偏振依赖性、射频带宽、电光（E/O）响应、光电（O/E）响应以及晶圆级生产监测。推荐的PIC验证工作流程包括：插入损耗、波长响应、回波损耗和偏振相关损耗的被动光验证调制器、光探测器、加热器、调谐结构以及偏压依赖行为的直流电光验证针对带宽、S参数和频率响应的高速电子/光学（E/O）和光学/电子（O/E）验证用于WAT、PCM及生产监控的晶圆级光子测试一种自动光学和电气测试，可协调激光器、光功率计、偏振控制、源测量单元（SMU）、矢量网络分析仪（VNA）和晶圆测试仪是的，这些工作流可以支持与现有实验室仪器软件的集成，具体取决于您的仪器型号、驱动程序、测试台、软件环境以及测试架构。是德科技的光子测试工作流以协调的仪器控制、测量自动化和可重复的数据采集为核心。如需了解硅光子学晶圆和射频测试工作流程，请了解集成光子学测试产品。如需实现光学测量自动化以及波长或偏振依赖性测试，请了解 “光子应用套件”（PAS）。如需了解配备全自动晶圆测试仪的硅光子学 WAT 或 PCM 解决方案，请了解 “硅光子学晶圆测试系统” 。如需对已校准的O/E和E/O元件进行表征，请了解Lightwave元件分析仪（LCA）。
