用于电缆、连接器和线束的车载以太网一致性测试软件

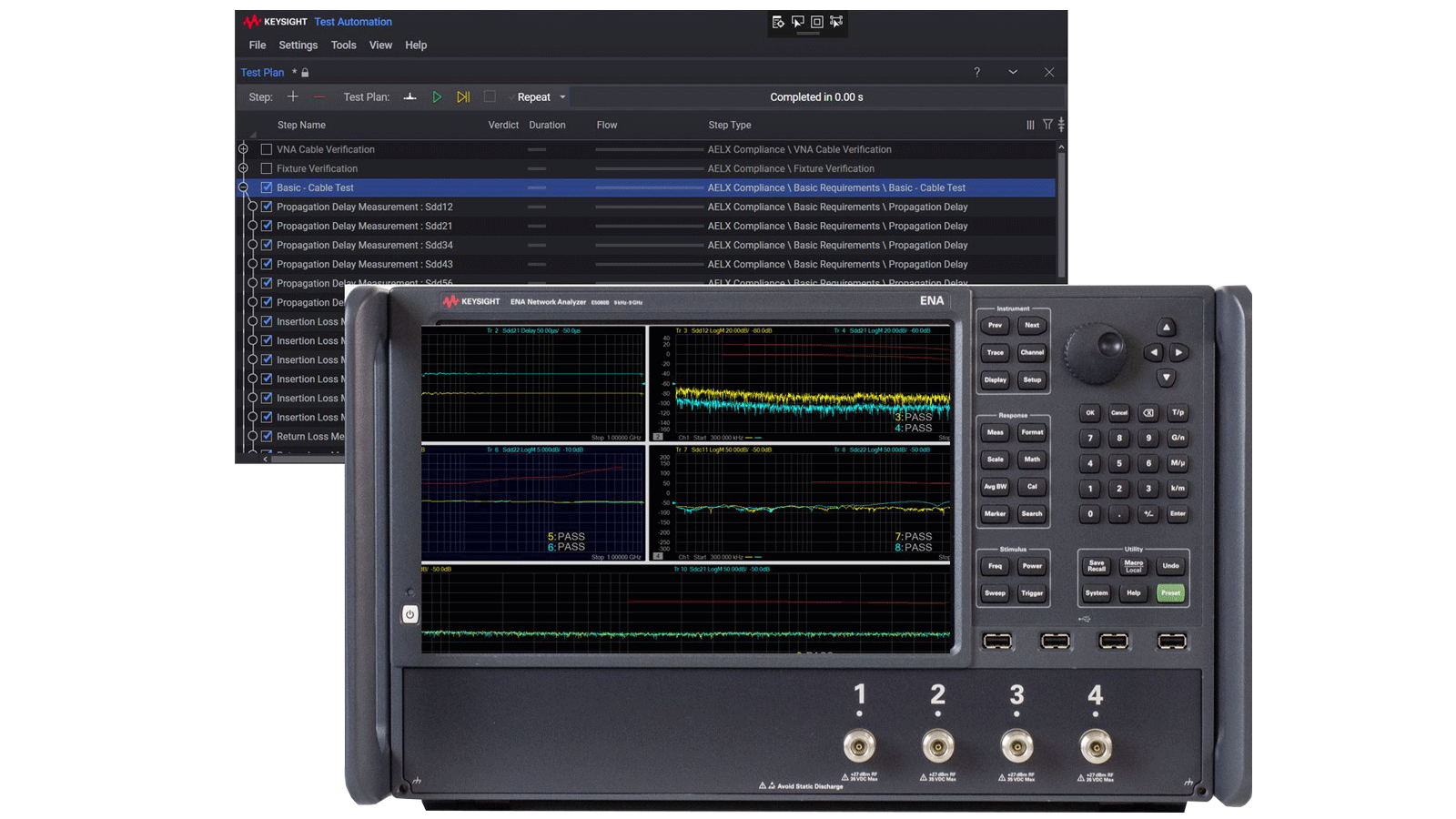

“整个通信信道”是指两个发射/接收模块之间通过车载以太网接口和双绞线电缆建立的完整有线连接。Keysight AE6910L 软件通过对信道执行一致性测试来确保信号符合质量要求。此外，它还可以对线束中的任意一根电缆执行回波损耗、插入损耗、模式转换、功率求和以及串扰测量。

与 CAN、LIN 不同，车载以太网需要使用包含发射机（Tx）、接收机（Rx）和线束/连接器组件的测试例进行严格的合规性验证。 为帮助您节省时间和精力，是德科技提供了功能强大的解决方案，可以对发射机（Tx）、接收机（Rx）以及车载以太网器件之间的连接进行自动化测试和验证。 我们的工程师投入了数千小时来学习标准和创建自动化、可重复的合规性测试。 这些经过验证的应用软件可以帮助您进行正确的测试配置，并获得有效的测量结果。 最终，您可以更自信地保证自己的器件符合规范要求。 车载以太网测试解决方案 AE6900L 提供了硬件和附件，确保您获得所需的全部组件，快速上手启动和运行。

支持的标准

• 根据OPEN联盟（1000BASE-T1）——TC9非屏蔽双绞线（UTP）和屏蔽双绞线（STP）规范执行信道测试
• OPEN联盟100BASE-T1通信信道的定义
• IEEE 802.3bw、802.3bp 和 802.3ch

关键功能

• 自动检测可用端口数量
• 为指定信道创建测试计划，并按照规范执行全部要求的测试。
• 每次测量时自动设置网络分析仪并使用极限线
• 可扩展加入专有极限并迅速适应新标准的要求
• 运行完测试后可创建并打印 PDF 格式的测试报告

订货信息

• 该软件需配合使用是德PathWave 。
• 该软件可在配备选件TDR的矢量网络分析仪上运行；可选择台式、PXI或USB型号。
• 您可以灵活选择节点锁定许可证、可转移许可证、USB 便携式许可证或浮动许可证，并可购买 6 个月、12 个月、24 个月、36 个月或 60 个月的技术支持服务。
• 技术资料中提供了配置指南。

如需了解其他定制网络分析仪软件的更多信息，请访问网络分析仪软件页面。

• 具有完整误差校正的时域反射或传输响应
• 利用闸控删除不需要的响应（例如，来自测试夹具的响应）
• 将频域转换为时域或将时域转换为频域
• 适用于多种滤波器类型的调谐，包括腔谐振器滤波器

时域功能允许您测量设备的时间域响应。分析仪可将频域数据转换为时域数据，或将时域数据转换为频域数据。

时域分析仪采用的转换方法类似于时域反射仪 （TDR）测试 。然而，TDR测试仪是通过向测试设备发射脉冲或阶跃，并使用类似示波器的接收器实时观察响应来实现的。相比之下，时域分析仪则进行扫频响应测量，并将数据以数学方式转换至显示器，类似于时域反射仪的工作原理。

时域是什么？

时域可用于测量传输线上的阻抗值，并用于评估设备在时间或距离上的问题（不连续性）。

时域显示能够更直观、更直接地观察被测设备（DUT）的特性，并通过将每个不连续性的影响显示为时间或距离的函数，提供比其他测量技术更有意义的传输系统宽带响应信息。

TDR时域反射仪是什么？

时域反射仪（TDR）是一种用于测量被测元件（器件）DUT阻抗剖面的测量工具。其原理简明直接：通过阶跃发生器和示波器向被测器件发送快速脉冲边沿。当阻抗发生中断时，部分脉冲将返回至监测示波器。通过监测反射信号抵达示波器的时间（以及脉冲在被测器件内的传播速度），即可确定中断位置。此外，通过对比反射脉冲与被测器件接收的原始脉冲幅度，可确定阻抗中断的幅度。因此，这种"回波技术"能轻松识别线路中阻抗是否发生变化。运用分析技术，可揭示线路中断现象的本质（电阻型、电感型或电容型），并确认传输系统内的衰减是由串联损耗还是由分流损耗引发。示波器显示屏将即时呈现上述信息。与其他反射计方法仅在固定频率范围内测试不同，由于快速脉冲阶跃激励属于宽带激励，时域反射仪TDR能提供与传输系统宽带特性相关的重要信息。

时域分析的作用

在测量传输线各点阻抗值以及检查被测器件在时域或距离域中存在的问题（例如器件特征的不连续性）时，时域分析功能非常有用。时域分析结果的显示形式更为直观，可直接观察被测器件(DUT)的特征；在测量传输线系统的宽带响应特征方面，与其他测试技术相比，时域分析技术通过将每个不连续性的影响显示为时间或距离函数，能提供更具意义的信息。

• 具有完整误差校正的时域反射或传输响应
• 利用闸控删除不需要的响应（例如，来自测试夹具的响应）
• 将频域转换为时域或将时域转换为频域

S96010B时域分析仪可帮助您测量设备的时域响应。矢量网络分析仪能够将频域数据转换为时域数据，或将时域数据转换为频域数据。

分析仪采用的转换方法类似于时域反射（TDR）测量。分析仪进行扫频响应测量，并通过数学方法将数据转换为类似时域反射仪的显示器。

• 现在能够解码 1000BASE-T1 协议
• 可在 30 秒内完成示波器设置并显示车载以太网协议解码结果
• 可以使用众多综合的协议级触发
• 通过在协议层查看数据包，可以节省时间并避免错误。
• 使用时间关联的视图快速诊断协议问题，找出产生时序或信号完整性问题的根本原因

该应用软件包含一组专为车载以太网OABR和IEEE标准设计的、可灵活配置的协议级触发条件。多选项卡协议查看器可在波形与选定数据包之间建立关联，使您能够使用时间关联的跟踪游标在物理层信息和协议层信息之间快速切换。

注：100 和 1000BASE-T1 协议使用一对差分数据传输线来建立全双工连接。如果信号在这对线上同时沿相反方向传输，则无法解码。要分离信号，可使用车载以太网夹具。该夹具既可作为 AE6900T 的配件订购，也可通过零件号 AE6941A 单独订购。

• 在 30 秒内完成 CAN、LIN、CAN-FD、FlexRay 和 SENT 协议解码的显示设置
• 可使用多种综合软件协议级触发
• 通过在协议层查看数据包，可以节省时间并避免错误。
• 使用时间关联的视图快速诊断串行协议问题，找出产生时序或信号完整性问题的根本原因

本应用软件专门针对CAN、LIN、FlexRay、SENT和CAN-FD标准提供了一系列可配置的协议级触发条件。当选定串行触发后，本应用软件能够进行软件触发。此外，它还支持CAN-dbc符号调试。

• 消除对电缆或测试夹具造成损伤的通道效应；通常称为“去嵌入”。
• 查看已建模系统中任意位置的波形
• 插入标准电缆模型等通道效应
• 使用其他通道元件替代一个或多个通道元件
• 无需使用矢量网络分析仪（VNA）或时域反射仪（TDR）等其他设备，即可表征和校正电缆、夹具和开关的S21插入损耗。
• Infiniium 频率响应
• 确保每个探头具有相同的频率响应和相位，以便使用多个探头进行一致的测量。
• 在多个示波器和通道间共享由PrecisionProbe创建的表征文件（s2p或tf2）

PrecisionProbe 和 Infiniisim Basic 提供了两种方法来消除电缆和夹具对测量结果的影响。这个新软件包将这两种功能集于一身。

它可与固化软件为 6.30 或更高版本的所有Infiniium 。

抖动分析提供

• 自动设置向导，方便您生成抖动直方图、趋势图和频谱图。
• 自动设置向导，支持通过多种算法、码型长度、误码率水平分离RJ/DJ
• 多种时钟恢复方法
• 校准功能，可消除示波器中的 RJ
• 复合直方图以及分离出的RJ、PJ、DJ、DDJ、DCD和ISI抖动分量的图形
• 复合直方图以及分离出的TI、DDI、PI、ISI噪声分量的图形
• 频谱和噪声 BER 浴缸曲线

相位噪声分析提供

• 将单边带（SSB）相位噪声绘制为对数频率与 dBc/Hz 图
• 采用双通道和交叉关联技术降低宽带测量噪声
• 通过降低宽带测量噪声，可以测量差分时钟的相位噪声。
• 测量扩频调制时钟的相位噪声
• 降低交叉关联时间间隔误差（TIE）测量中的宽带噪声（RJ）
• 测量相位噪声图上两个频率之间的综合抖动
• 利用InfiniiMax探头测量电路中的相位噪声

当今高速数字设计要求更快的边沿速度和更小的数据有效窗口，因此对抖动根源的分析已成为决定设计成败的关键因素。这款抖动分析软件可与是Infiniium ，是识别和量化分析影响设计可靠性抖动分量的关键工具。抖动与实时信号的时间相关性使您能够轻松追溯抖动分量的来源。其他一致性视图和测量设置向导现可简化并自动执行RJ/DJ分离，以便对照行业标准进行测试。

该软件能够自动检测示波器输入端数据的嵌入式时钟频率和重复码型，并计算码型中每次跳变对总体抖动（TJ）概率密度函数（PDF）产生的数据相关抖动（DDJ）。它同时配备频谱和尾部拟合抖动分离算法。

每种波形都各不相同。因此，能够灵活选择多种抖动分离方案，意味着可以针对每种单独的波形获得更优结果。采用最新的尾部拟合算法，能够准确识别并测量周期有限的非相关抖动，尤其在波形受到串扰影响的情况下，该算法更为实用。

相位噪声分析功能可测量时钟源内的相位噪声。相位噪声测量结果以对数频率图形式呈现，其幅度单位为dBc/Hz（分贝值对应归一化为1Hz带宽的载波功率）。相位噪声是衡量信号发生器件质量的核心指标之一，也是影响航空航天、国防及通信领域关键任务型应用性能的关键要素。

该软件兼容 V 系列、Z 系列、UXR 90000 系列Infiniium 。

• 完全经过校正的时域反射或传输响应
• 门控可用于移除不需要的响应（例如，从测试夹具中）
• 将频域转换为时域或将时域转换为频域
• 适用于调节多种滤波器类型，包括腔谐振器滤波器
• 兼容所有 USB 矢量网络分析仪

您可以使用时域功能测量设备的时域响应。分析仪可以将频域数据转换为时域数据，或将时域数据转换为频域数据。

分析仪使用的变换类似于时域反射（TDR）测量。但TDR测量是通过向测试设备发射一个脉冲或阶跃，用类似示波器的接收器实时观察响应来实现的。相比之下，分析仪进行扫频响应测量，并通过数学方法将数据转换为类似时域反射计的显示器。

S97010B 软件兼容是德科技Streamline 分析仪。

了解更多关于是德科技网络分析仪软件
