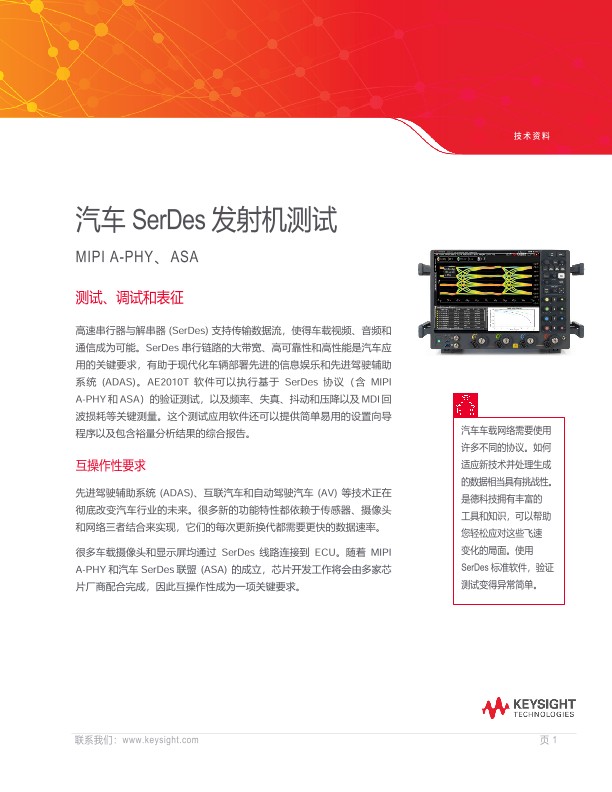

汽车 SerDes 发射机测试 - MIPI A-PHY、ASA
测试、调试和表征
高速串行器与解串器 (SerDes) 支持传输数据流，使得车载视频、音频和通信成为可能。SerDes 串行链路的大带宽、高可靠性和高性能是汽车应用的关键要求，有助于现代化车辆部署先进的信息娱乐和先进驾驶辅助系统 (ADAS)。AE2010T 软件可以执行基于 SerDes 协议（含 MIPIA-PHY和 ASA）的验证测试，以及频率、失真、抖动和压降以及 MDI回波损耗等关键测量。这个测试应用软件还可以提供简单易用的设置向导程序以及包含裕量分析结果的综合报告。
汽车车载网络需要使用许多不同的协议。如何适应新技术并处理生成的数据相当具有挑战性。是德科技拥有丰富的工具和知识，可以帮助您轻松应对这些飞速变化的局面。使用 SerDes 标准软件，验证测试变得异常简单。
互操作性要求
先进驾驶辅助系统 (ADAS)、互联汽车和自动驾驶汽车 (AV) 等技术正在彻底改变汽车行业的未来。很多新的功能特性都依赖于传感器、摄像头和网络三者结合来实现，它们的每次更新换代都需要更快的数据速率。很多车载摄像头和显示屏均通过 SerDes 线路连接到 ECU。随着 MIPIA-PHY 和汽车 SerDes 联盟 (ASA) 的成立，芯片开发工作将会由多家芯片厂商配合完成，因此互操作性成为一项关键要求。
全方位的测试覆盖
使用 AE2010T 软件的以下功能特性，可以大幅简化测试。
- 自动配置所有必需的测试设备，缩短总体测试时间。
- 更快的执行速度和成熟的测试算法可最大限度缩短测试时间。
- 丰富的标准一致性测试可满足 MIPI A-PHY 和 ASA 的要求，在降低成本的同时避免了使用多种测试设备和多个许可证的麻烦。
- 提供所有必需测试设备的设置说明和校准提示，让您能够胸有成竹地进行测试设置。
- 使用是德科技示波器进行测试，测试结果准确、可重复且值得信赖。
- 测试框架可报告多次试验的结果，显示每次测量的完整统计信息并提供最坏情况下的测量值。
- 可以提供所运行的每项测试的详细信息，帮助您进行跟踪和调试。
Keysight AE2010T 汽车 SerDes 发射机测试应用软件让您在每次测试时能够自动配置示波器，并提供详尽的测试结果，其中包含裕量和统计分析结果。测试信号经过特别设计，可以帮助实施者执行准确、可重复的测试。
AE2010T 软件作为一款综合型测试软件，能够独自执行各种电气测试，满足当前的汽车 SerDes 规范要求。您再也不必使用是德科技的众多测试设备执行各种一致性测试，这款应用软件可以完成其中的大部分测试。AE2010T 汽车 SerDes 发射机测试应用软件可以帮助您根据所选规范来选择参考规范和测试计划，目前支持以下数据速率和标准：
- MIPI A-PHY
- ASA
- 可用的专有标准
发射机技术指标
AE2010T 汽车 SerDes 发射机测试软件可以设置为自动执行电气测试，从而节省宝贵的测试时间。在执行 SerDes 协议电气测试时可能遇到许多难题，例如怎样正确连接示波器；如何加载正确的设置文件，然后通过与合格标准进行对比来分析测量结果。AE2010T 软件能够帮助您完成其中大部分操作。
AE2010T 软件可为每项测试自动配置示波器，并且提供内容翔实的测试报告，其中包含裕量分析结果，让您清楚地知道自己的产品超出或落后于合格标准的差距。示波器是上述测试采用的主要测试工具。所有测试都离不开示波器。此外，在执行回波损耗测试时还需要用到网络分析仪。
- MIPI A-PHY
- 示波器最小带宽：10 GHz¹
- 需要额外的仪器：VNA
- ASA
- 示波器最小带宽：20 GHz¹
- 需要额外的仪器：VNA
请下载此文档以了解更多信息。
