配件

• 34 通道
• 单端数据和时钟
• 直连

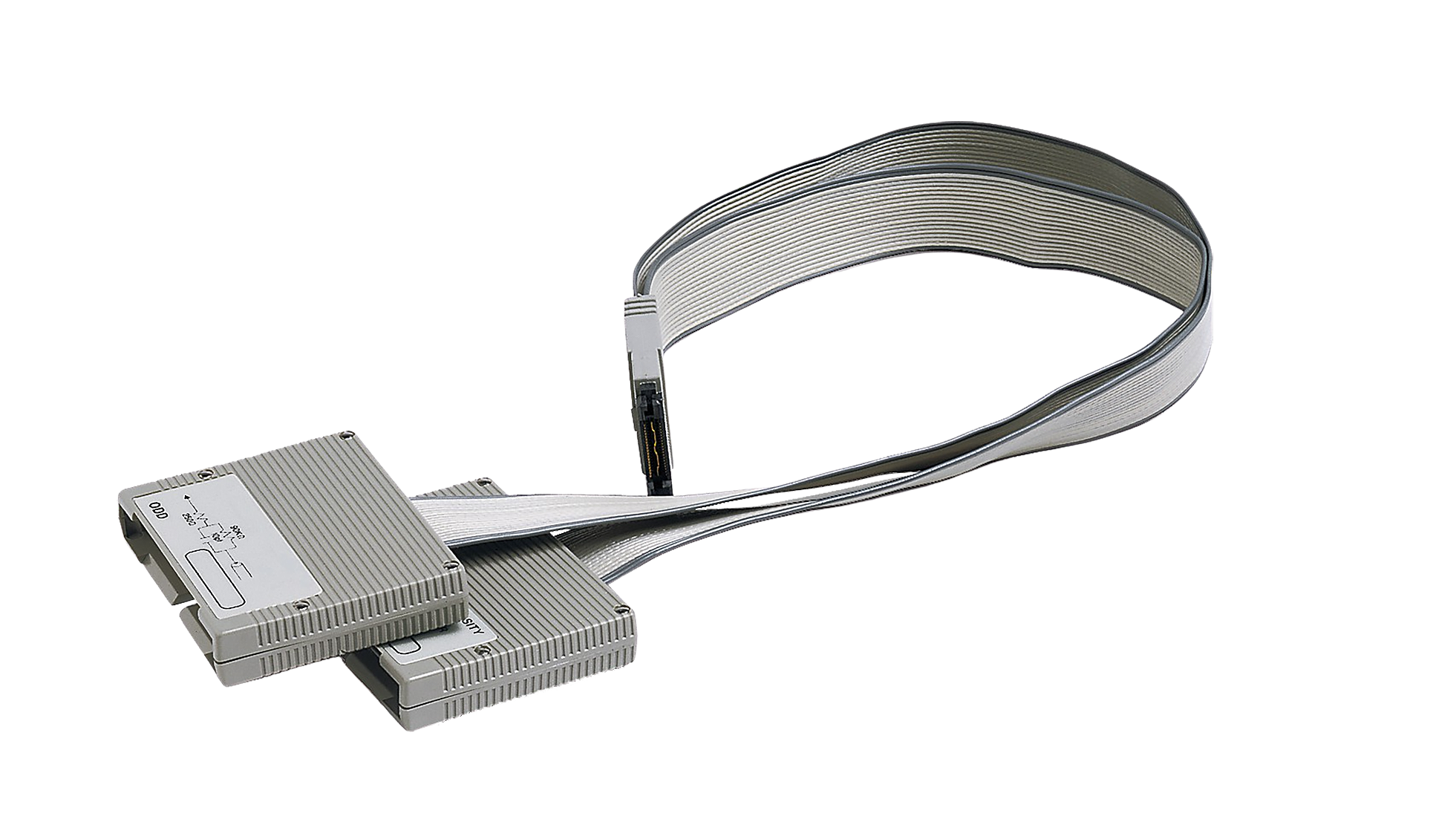

U4205A Mictor 连接器逻辑分析仪探头可与 16850A 系列便携式逻辑分析仪配合使用。

逻辑分析仪探头需单独订购。订购时请指定探头型号，以确保逻辑分析仪与被测器件之间建立正确的连接。

• 单端
• 单端
• 差分时钟
• 直连

U4203A 通用飞线逻辑分析仪探头可与 16850A 系列便携式逻辑分析仪配合使用。

逻辑分析仪探头需单独订购。订购时请指定探头型号，以确保在逻辑分析仪与被测设备之间建立正确的连接。

• 61 针 ZIF
• 从右侧开始
• 无 RC
• 160 针直连

U4209A 探头/电缆的一端配有一个 61 针 ZIF 探头连接器，另一端配有两个 160 针连接器，可连接至 U4164A 逻辑分析仪模块的前面板。 U4209A 可通过 W4640A 系列 DDR4 BGA 内插器的右侧直接连接至 U4164A 逻辑分析仪。 U4164A 逻辑分析仪可使用正常状态模式捕获地址和命令信号，也可使用四倍采样状态模式捕获数据信号。B4661A 存储器分析软件的标准下载包中免费提供了 W4640A 系列 DDR4 BGA 内插器和 U4208A/09A 探头/电缆的默认配置。

• 61 针 ZIF
• 从左侧开始
• 无 RC
• 160 针直连

U4208A 探头/电缆的一端配有一个 61 针 ZIF 探头连接器，另一端配有两个 160 针连接器，可连接至 U4164A 逻辑分析仪模块的前面板。 U4208A 可通过 W4640A 系列 DDR4 BGA 插接器的左侧直接连接至 U4164A 逻辑分析仪。 U4164A 逻辑分析仪可使用正常状态模式捕获地址和命令信号，也可使用四倍采样状态模式捕获数据信号。B4661A 存储器分析软件的标准下载包中免费提供了 W4640A 系列 DDR4 BGA 内插器和 U4208A/09A 探头/电缆的默认配置。

U4201A 可将逻辑分析仪探头连接至 U4164A、U4154A/B 逻辑分析仪模块、16850 系列便携式逻辑分析仪以及 U4421A MIPI D-PHY 协议分析仪。它兼容所有可与 90 针电缆连接器配合使用的逻辑分析仪探头。

• 34 通道
• 单端数据
• 单端或差分时钟
• 直连
• 软接触旗舰 系列

U4204A 软接触旗舰 系列无连接器逻辑分析仪探头可与16850A系列便携式逻辑分析仪配合使用。

逻辑分析仪探头需单独订购。订购时请指定探头型号，以确保逻辑分析仪与被测器件之间建立正确的连接。

• 34 通道
• 软接触旗舰
• 单端
• 四路 160 针直连

U4206A 是一款直连探头/电缆，一端标配软接触旗舰 连接器，连接四个 160 针连接器。这四个连接器插入 U4164A 逻辑分析仪模块的前面板端子上。U4206A 可与 U4164A 逻辑分析仪模块的四态模式或 ¼ 通道 10 GHz 计时模式配合使用。 仅在四态模式下使用时，U4206A 可通过两条跳线将额外的时钟限制器信号传输至 Pod 3 和 7 上的时钟输入端。有关 U4164A 四采样状态或 ¼ 通道 10 GHz 计时工作模式的具体操作细节，请参阅 U4164A 安装指南。

信号接入

• 46 个通道：44 个单端数据通道、2 个差分时钟通道

探头性能

• 等效负载电容：1.5 pF
• 最大数据传输速率：1333 Mb/s
• 可测量幅度最小为 250 mV 峰峰值的信号

连通性

• 可方便、可靠地连接到 W3633A DDR3 DRAM BGA 探针上

兼容设备：

• 配备 90 针电缆连接器的逻辑分析仪逻辑分析仪电缆连接器

是德科技 E5847A ZIF 探头可连接 W3633A DDR3 BGA 探头，以便使用 16900 系列逻辑分析仪检测符合工业标准的 DDR3 DIMM。

特性：

• 在 U4154B 逻辑分析系统与符合 JEDEC 标准的 96 球 DDR4 x16 DRAM（JEDEC MO-207 封装型号 DU-z）之间，提供所有（地址、命令和控制信号）以及部分 DQ（数据信号）连接
• 支持监测行业标准 96 球 DDR4 x16 DRAM 上检测到的信号，还支持对 DDR4 信号进行 DDR 眼图扫描
• 支持所有焊接表面处理工艺，满足无铅焊接的温度要求
• 可最大限度地避免 DDR4 x16 96 球 BGA 内插器对探针体积的限制（KOV），其双翼设计使其能够捕获数据速率高达 2400 Mb/s（含）的流量

每台 W4636A 需要：

• 一个 E5847A ZIF 探头
• 一个配备选件 02G 的 U4154B 逻辑分析仪模块
• 3 条 U4201A 逻辑分析仪电缆
• 一个机箱，用于安装 U4154B 逻辑分析仪以及控制器或计算机主机

如需了解更多信息，请联系是德科技公司。

适用于 96 球 DDR4 DRAM 的 W4636A DDR4 x16 双翼 BGA 插入器支持高达 2.4 Gb/s（含）的数据速率。 W4636A 可检测所有地址/命令/控制（ADD/CMD/CNTRL）信号及部分数据（DQ/DQS）信号，并最大限度地避免了空间有限的被测系统对探针体积的限制（KOV）。W4636A 是专为逻辑分析仪设计的经济型 DDR4 BGA 插入器。

如果用户需要捕获数据速率超过 2400 Mb/s 的所有 ADD/CMD/DQ/DQS 信号，W4633A x4/x8 DDR4 BGA 插入器和 W4631A x16 DDR4 BGA 插入器可捕获数据速率高达 3.2 Gb/s（含）的所有 ADD/CMD/DQ/DQS 信号。

特性

• LPDDR3 178 球 BGA 适配器可支持超过 1866 Mb/s 的数据速率。它在 U4164A 逻辑分析仪和符合 JEDEC 标准的 178 球 LPDDR3 DRAM 之间提供了所有（地址、命令、控制、DQSt 和 DQ 数据）信号连接。
• 支持对 LPDDR3 信号进行 DDR 眼图扫描和突发扫描
• W3301A 标配定制的 178 球 LPDDR3 转接卡，避免了内插器对探头体积的限制（KOV）。（转接卡可用选配的第三方插座代替——产品中不提供）
• 支持所有焊接表面处理工艺，满足无铅焊接的温度要求

每个 W3301A LPDDR3 178 球 BGA 插入器需要

• U4164A 逻辑分析仪模块，配备选件 U4164A-01G 或 U4164A-02G，可捕获更高数据速率的 DQ
• 一个机箱，用于安装 U4164A 逻辑分析仪模块以及控制器或计算机主机
• 两个 E5406A 软接触式旗舰 探头和四条 U4201A 电缆（160 针连接至逻辑分析仪前面板上的连接器）
• 默认配置可从 B4661A 存储器分析软件的标准配置工具中获取（标准配置软件工具和默认配置均免费提供）

适用于 LPDDR3 178 球 DRAM 的 W3301A LPDDR3 刚性 BGA 适配器能够同时捕获数据速率超过 1866 Mb/s 的读写流量。 E5406A 软接触探针和 U4201A 电缆可将 W3301A LPDDR3 BGA 插入器连接至 U4164A 逻辑分析仪模块。 W3301A LPDDR3 178 球刚性 BGA 适配器可帮助您捕获 LPDDR3 信号，这些信号对于您使用 U4164A 逻辑分析仪进行调试和验证至关重要。该探头适用于现有设计，无需预先规划或重新设计。 探头可直接连接至 DRAM 球，也可通过 LPDDR3 178 球转接卡（标配）或可选的第三方插座（不提供）进行连接，从而处理和捕获 LPDDR3 信号。

特性：

• 是德科技体积最小的 DDR4 x4/x8 BGA 内插器，可支持超过 3.2 Gb/s 的数据速率。（在 U4164A 逻辑分析仪和符合 JEDEC 标准的 78 球 DDR4 x4/x8 DRAM 之间提供所有（地址、命令、控制、数据）信号连接）
• 支持监测符合行业标准的 78 球 DDR4 x4/x8 DRAM 上的数据流量，还支持对 DDR4 信号进行 DDR 眼图扫描和突发扫描
• W4641A 标配一块定制的 78 球 DDR4 转接卡，这样可以避免插座对探头体积的限制（KOV）（转接卡可由选配的第三方插座替代，产品中不提供）
• 支持所有焊接表面处理工艺，满足无铅焊接的温度要求


每个 W4643A DDR4 x4/x8 BGA 插接器需要

• U4164A 逻辑分析仪模块，配备选件 02G 以提供四通道采样状态模式
• 一个机箱，用于安装 U4164A 逻辑分析仪模块以及控制器或计算机主机
• 一条 U4208A 探头/电缆，61 针 ZIF，从左侧引出，无 RC，160 针直接连接到逻辑分析仪前面板上的连接器；一条 U4209A 探头/电缆，61 针 ZIF，从右侧引出，无 RC，160 针直接连接到逻辑分析仪前面板上的连接器
• 默认配置可从 B4661A 存储器分析软件的标准配置工具中获取（标准配置软件工具和默认配置均免费提供）



用于 DDR4 x4/x8 BGA DRAM 测试的 W4643A DDR4 双翼 BGA 插入器，能够充分发挥 U4164A 四通道采样状态模式的优势。W4643A 是一款非常小巧的 DDR4 x4/x8 DRAM BGA 插入器，能够同时捕获数据速率超过 3.2 Gb/s 的读写流量。 U4208A 和 U4209A 探头/电缆的一端配有 61 针高密度零插入力（ZIF）连接器，用于连接 W4640A 系列 DDR4 BGA 内插器的双翼；另一端则直接连接至 U4164A 逻辑分析仪模块。

W4643A DDR4 x4/x8 BGA 内插器可帮助您捕获 DDR4 信号，这些信号对于您使用 U4164A 逻辑分析仪进行调试和验证至关重要。该探头适用于现有设计，无需预先规划或重新设计。 该探头可直接连接至 DRAM 球，也可通过 DDR4 78 球转接卡（标配）或选配的第三方插座（不提供）进行安装，从而能够处理和捕获高速 DDR4 信号。

特性：

• 是德科技体积最小的 DDR4 x16 BGA 内插器，可支持超过 3.2 Gb/s 的数据速率。（在 U4164A 逻辑分析仪和符合 JEDEC 标准的 96 球 DDR4 x16 DRAM 之间提供所有（地址、命令、控制、数据）信号连接）
• 支持监测符合行业标准的 96 球 DDR4 x16 DRAM 上的数据流量，还支持对 DDR4 信号进行 DDR 眼图扫描和突发扫描
• W4641A 标配一块定制的 96 球 DDR4 转接卡，这样可以避免插座对探头体积的限制（KOV）（转接卡可替换为选配的第三方插座，产品中不提供）
• 支持所有焊接表面处理工艺，满足无铅焊接的温度要求

每个 W4641A DDR4 x16 BGA 插座需要

• U4164A 逻辑分析仪模块，配备选件 02G 以提供四通道采样状态模式
• 一个机箱，用于安装 U4164A 逻辑分析仪模块以及控制器或计算机主机
• 一条 U4208A 探头/电缆，61 针 ZIF，从左侧引出，无 RC，160 针直接连接到逻辑分析仪前面板上的连接器；一条 U4209A 探头/电缆，61 针 ZIF，从右侧引出，无 RC，160 针直接连接到逻辑分析仪前面板上的连接器
• 默认配置可从 B4661A 存储器分析软件的标准配置工具中获取（标准配置软件工具和默认配置均免费提供）


用于 DDR4 x16 BGA DRAM 检测的 W4641A DDR4 双翼 BGA 插入器能够充分发挥 U4164A 四通道采样状态模式的优势。W4641A 是一款非常小巧的 DDR4 x16 DRAM BGA 插入器，能够同时捕获数据速率超过 3.2 Gb/s 的读写流量。 U4208A 和 U4209A 探头/电缆的一端配有 61 针高密度零插入力（ZIF）连接器，用于连接 W4640A 系列 DDR4 BGA 内插器的双翼；另一端则直接连接至 U4164A 逻辑分析仪模块。

W4641A DDR4 x16 BGA 插接器可帮助您捕获 DDR4 信号，这些信号对于您使用 U4164A 逻辑分析仪进行调试和验证至关重要。该探头适用于现有设计，无需预先规划或重新设计。 该探头可直接连接至 DRAM 焊球，也可通过 DDR4 96 焊球转接卡（标配）或选配的第三方插座（需自行提供）进行安装。
