验证1.6T互连中的误码性能是网络基础设施基础
人工智能数据中心对更高数据吞吐量的需求，正在加速向800GE和1.6太比特以太网（1.6TE）网络互连技术的转型。随着网络对带宽和可靠性的要求不断提高，采用212Gb/s、106Gb/s和53Gb/s电信号通道的互连技术对于提升互连可靠性至关重要。 针对1.6T、800GE和400GE的可插拔多源协议（MSA）行业标准，定义了广泛的高速光纤和铜缆互连技术，以及飞线电缆。
是德科技的多通道功能性互连测试 解决方案（FITS）提供8个发射（Tx）和8个接收（Rx）通道（FITS 8CH）或16个发射（Tx）和16个接收（Rx）通道（FITS 16CH），用于功能性比特误码率（BER）和前向纠错（FEC）误码性能的验证。
最高支持224G通道，1.6T错误性能验证
八（8）或十六（16）个独立的发射（Tx）和接收（Rx）通道支持 PAM4 212Gb/s、106Gb/s 和 53Gb/s 的通道速率，并可同时对所有通道的实时误码率（BER）性能进行测量。
224G和106G信道的FEC测量
借助进阶 选项，您可以获取关键的FEC相关测量数据，例如FEC前和FEC后数据、误码率（BER）、帧丢失率以及FEC符号误码性能，并通过分布分析、数据表和图形图表，在采用FITS 16CH的224G和106G信道以及采用FITS 8CH的212G信道上进行分析。
进阶 选项集成了是德科技（Keysight）创新的自动通道调谐功能，可优化信号性能。
产品开发与制造应用程序
提供产品开发测试、组装互连件的质量保证，以及针对制造应用中子组件和最终组件的在线、近线和下线错误性能验证。
FITS 可为 HCB、MCB 以及您的电气评估板 (EVB) 提供 1.85 mm 的射频直连接口。
进阶 选项可实现自动车道调谐，以优化信号性能。
通过特殊通道配置进行更多测试
FITS 8CH 提供高驱动能力以及芯片到模块的通道，可满足各种信号传输需求。
高驱动通道可输出高达 2.8 Vp-p 的最大电压信号，用于与损耗型灯具进行接口连接，以实现车道调谐应用。
芯片到模块的通道支持最高达 1 Vpp 的以太网标准电平。
通过直接连接至DCA X 和UXR 示波器 ，可进行进阶 测量。
-
通道数量
16个独立发射通道和16个独立接收通道，8个独立发射通道和8个独立接收通道
-
界面
FEC 统计数据，使用是德科技DCA 进行自动频段调谐，4 通道同轴射频电缆，1.85 毫米，公头，8 通道 SMPX 同轴射频电缆；1.85 毫米；公头
-
车道速度
212.5 Gb/s，106.25 Gb/s，53 Gb/s
-
FEC
FEC 监测，可选
最受欢迎的配置

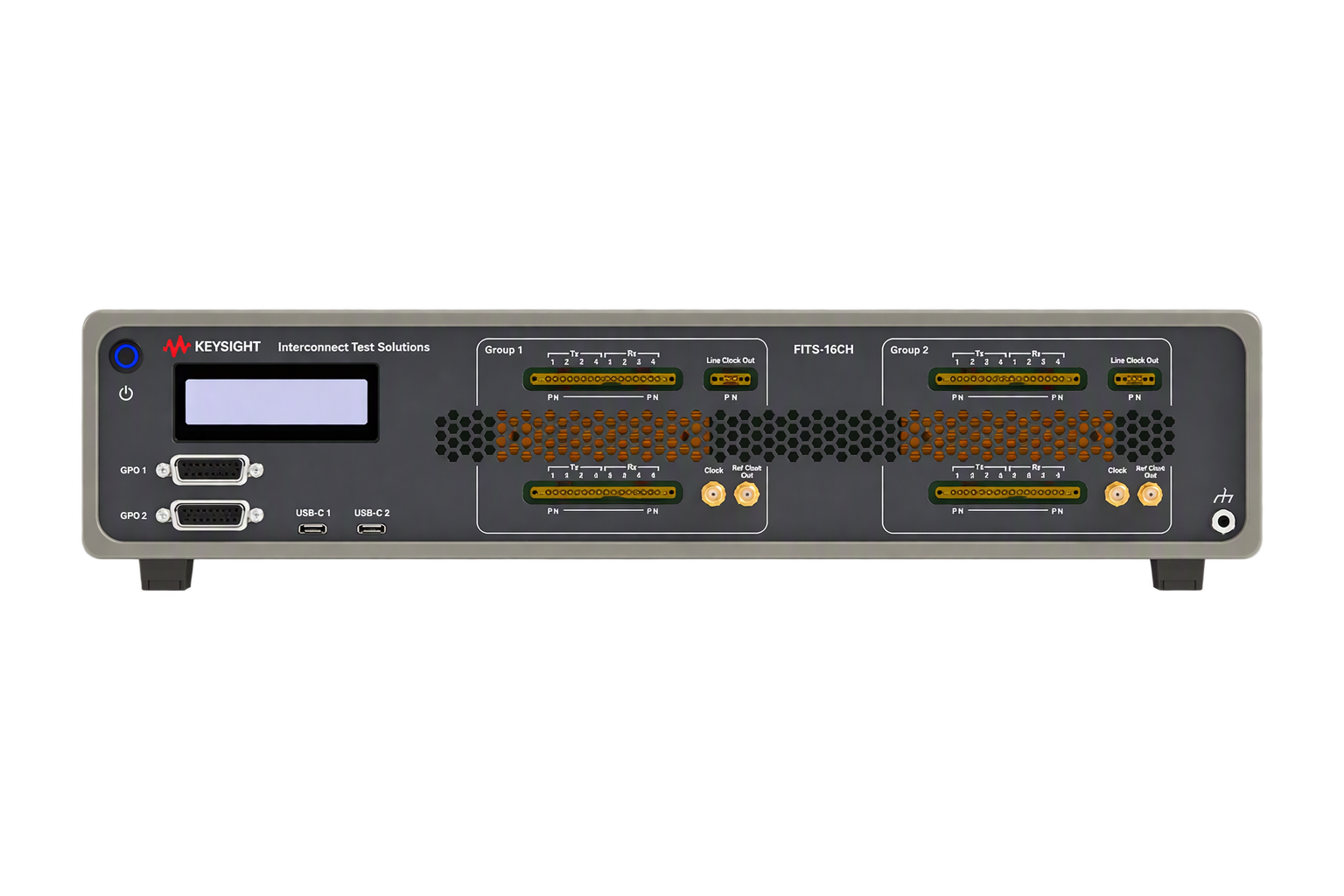

FITS-16CH，2RU 台式机箱，配备 16 个发射和 16 个接收芯片到模块通道
功能型互连测试 解决方案（FITS-16CH）包含一个2RU台式机箱，配备16个发射（Tx）和16个接收（Rx）芯片到模块（Chip to Module）通道，采用同轴接口，支持212.5Gb/s的电信号通道。该解决方案支持有源和无源的光纤及铜缆互连。
功能型互连测试 解决方案（FITS-16CH）包含一个2RU台式机箱，配备16个发射（Tx）和16个接收（Rx）芯片到模块（Chip to Module）通道，采用同轴接口，支持212.5Gb/s的电信号通道。该解决方案支持有源和无源的光纤及铜缆互连。
FITS-16CH，2RU 台式机箱，配备 16 个发射和 16 个接收芯片到模块通道
- 高速多通道测试：
- (16) 个独立的发射差分通道和 (16) 个独立的接收差分通道，支持 53Gb/s、106Gb/s 和 212.5Gb/s 的 PAM4 信号速率。FITS-16CH 可同时对两组各 (8) 个发射 (Tx) 通道和 (8) 个接收 (Rx) 通道的实时误码率 (BER) 性能进行测量。
- 每组由 8 个发射（Tx）通道和 8 个接收（Rx）通道组成的通道组，既可在同一测试中共同运行，也可独立运行两个不同的测试。
- 在开发和制造应用中的广泛适用性：FITS-16CH 适用于各种高速互连，可用于以下应用中的误码性能验证：
- 产品开发与质量保证，适用于预生产阶段的完全组装互连器件。
- 适用于子组件机械对准、温度测试、在线、近线及终线误差性能验证应用的制造工艺。
- FITS-16CH 最多可连接两个 1.85 毫米射频连接器夹具，或连接至带有模块控制功能的标准模块兼容板，通过两个 GPIO 接口进行控制。机箱随附 GPIO 电缆。
- 进阶 光电互连验证：
- 适用于各种高速互连测试 应用，包括1.6T、800GE和400GE互连标准。介质类型包括全重定时光收发器（FRO）、光纤同轴电缆（AOC）、低重定时光收发器（LRO）、低功耗光收发器（LPO）、有源铜缆光收发器（AEC）和有源铜缆光收发器（ACC），以及无源铜缆光收发器（DAC）。
- 专为 1.6T 以太网互连的测试而设计：
- 提供两组独立的芯片到模块通道，可用于在高达 1 Vp-p 的行业标准以太网信号电平下进行测试。
- 在严苛条件下的性能表现：
- 该设计旨在提供卓越的信号完整性，确保即使在最严苛的信号传输条件下，也能在所有支持的信道速率下实现精确的误码率（BER）测量，并对212Gb/s信道及其他支持的通道速率进行前向纠错（FEC）符号误差校正分析及裕量评估。
进阶 适用于 FITS-16CH 机箱的“互连测试 Solutions”功能型图形用户界面的选项
该部件编号包含适用于 FITS 16CH 机箱的 Functional互连测试 Solutions 图形用户界面的进阶 选项。
该部件编号包含适用于 FITS 16CH 机箱的 Functional互连测试 Solutions 图形用户界面的进阶 选项。
进阶 适用于 FITS-16CH 机箱的“互连测试 Solutions”功能型图形用户界面的选项
- 高速多通道测试：
- (16) 个独立的发射差分通道和 (16) 个独立的接收差分通道，支持 53Gb/s、106Gb/s 和 212.5Gb/s 的 PAM4 信号速率。FITS-16CH 可同时对两组各 (8) 个发射 (Tx) 通道和 (8) 个接收 (Rx) 通道的实时误码率 (BER) 性能进行测量。
- 每组由 8 个发射（Tx）通道和 8 个接收（Rx）通道组成的通道组，既可在同一测试中共同运行，也可独立运行两个不同的测试。
- 在开发和制造应用中的广泛适用性：FITS-16CH 适用于各种高速互连，可用于以下应用中的误码性能验证：
- 产品开发与质量保证，适用于预生产阶段的完全组装互连器件。
- 适用于子组件机械对准、温度测试、在线、近线及终线误差性能验证应用的制造工艺。
- FITS-16CH 最多可连接两个 1.85 毫米射频连接器夹具，或连接至带有模块控制功能的标准模块兼容板，通过两个 GPIO 接口进行控制。机箱随附 GPIO 电缆。
- 进阶 光电互连验证：
- 适用于各种高速互连测试 应用，包括1.6T、800GE和400GE互连标准。介质类型包括全重定时光收发器（FRO）、光纤同轴电缆（AOC）、低重定时光收发器（LRO）、低功耗光收发器（LPO）、有源铜缆光收发器（AEC）和有源铜缆光收发器（ACC），以及无源铜缆光收发器（DAC）。
- 专为 1.6T 以太网互连的测试而设计：
- 提供两组独立的芯片到模块通道，可用于在高达 1 Vp-p 的行业标准以太网信号电平下进行测试。
- 在严苛条件下的性能表现：
- 该设计旨在提供卓越的信号完整性，确保即使在最严苛的信号传输条件下，也能在所有支持的信道速率下实现精确的误码率（BER）测量，并对212Gb/s信道及其他支持的通道速率进行前向纠错（FEC）符号误差校正分析及裕量评估。
- 数据表：是德科技功能测试互连测试 解决方案（8通道）
- 数据表：是德科技功能性互连测试 解决方案 16通道
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题解答
互连系统的误码性能验证通常在完成物理层1电气与光电IEEE802.3dj规范符合性测试、设计验证及应力测试后进行。 FITS-8CH通过发送和接收PRBSQ序列，同步测试互连系统全部八条（8）发射通道与八条（8）接收通道。该方案可为每条通道提供比特误码率（BER）测量数据，并能便捷地比较所有通道在全线速率下的综合性能表现。 每条通道均可进行BER性能基准测试，并能观察更真实使用场景中的串扰效应。深入分析误码性能可指导抽头设置调整。在212Gb/s电气通道互连中，利用FITS-8CH的FEC监测统计数据评估长期前向纠错性能至关重要。
FITS 8CH 为您提供专为 Windows 11 打造的界面，让您直奔测试目标——只需选择配置方案、运行测量并生成报告。您可立即投入使用。
采用标准RF 1.85毫米、1ps、相位匹配同轴电缆连接器，FITS-8CH为同类系统提供了最高信号完整性。内置SCPI API接口支持用户控制FITS-8CH设备，若不偏好FITS图形界面，亦可编写测试脚本。 FITS图形界面配备报告生成器，可导出PDF文件以呈现完整的互连信息、测试设置、测量结果及数据图表。用户可保存测试配置并重新加载，从而执行可重复的测试套件。
FITS-8CH的信号完整性堪称业界顶尖。为进一步提升FITS-8CH的信号性能，高级选项支持通道调谐功能——当连接至是德DCA 电子示波器DCA 可调整信号眼图参数DCA 确保每个通道均达到最佳性能。 高级选项支持212.5Gb/s通道速率的FEC监测统计功能，提供全面的FEC统计数据及符号误差分布分析。
