高性能带宽与精度

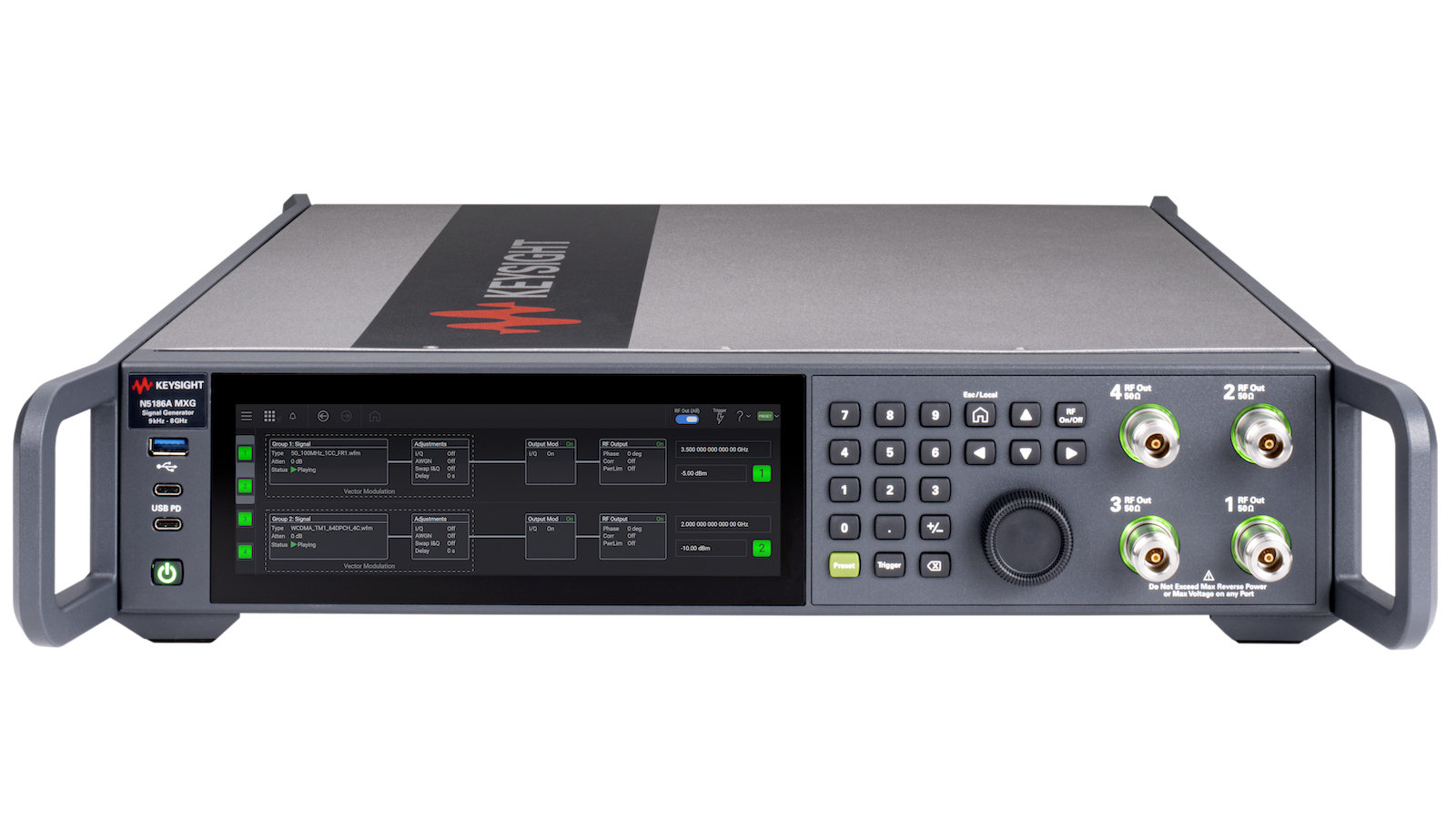

KEYSIGHT 专业矢量信号发生器分为两类。XG4系列包括AP5041A-AP5042A，XG5系列包括N5186A MXG。我们的专业型号在基础型号的功能之上进行了扩展，具有更宽的带宽和更高的频谱纯度，以及诸如直接数字合成 (DDS)、嵌入式反射计 (XG5系列) 等尖端功能，并提供多达四个相位相关输出，用于多输入/多输出 (MIMO) 和波束成形等复杂测试。DDS可实现快速频率切换，并降低相位噪声和失真。嵌入式反射计通过一键操作即可表征被测器件 (DUT) 的匹配情况，并在参考平面生成匹配校正信号，从而降低测量不确定度。专业矢量信号发生器配备软件，可创建5G NR和多音信号等复杂调制。 选择我们最受欢迎的配置之一，或根据您的应用需求构建专属配置。需要帮助选择？请查看以下资源。
复杂宽带信号
生成用于载波聚合和数字预失真（DPD）应用所需的复杂宽带信号，每个通道带宽高达1 GHz。
频谱效率高的信号
确保可重复的高质量测量，以加速研发测试或优化生产测试余量，同时具备低相邻信道功率比（ACPR）和高输出功率。
快速切换速度
通过快速切换速度和频率、振幅及其他参数的列表模式预编程，加速测试或模拟雷达等快速移动信号。
超低相位噪声
对于在雷达、卫星通信和高频振荡器等高度敏感的应用中获取精确测量至关重要。
-
1 GHz 时的输出功率
18 dBm 至 25 dBm
-
1 GHz 时的谐波
-45 dBc 至 -35 dBc
-
频率切换速度
2 微秒 至 800 微秒
典型配置

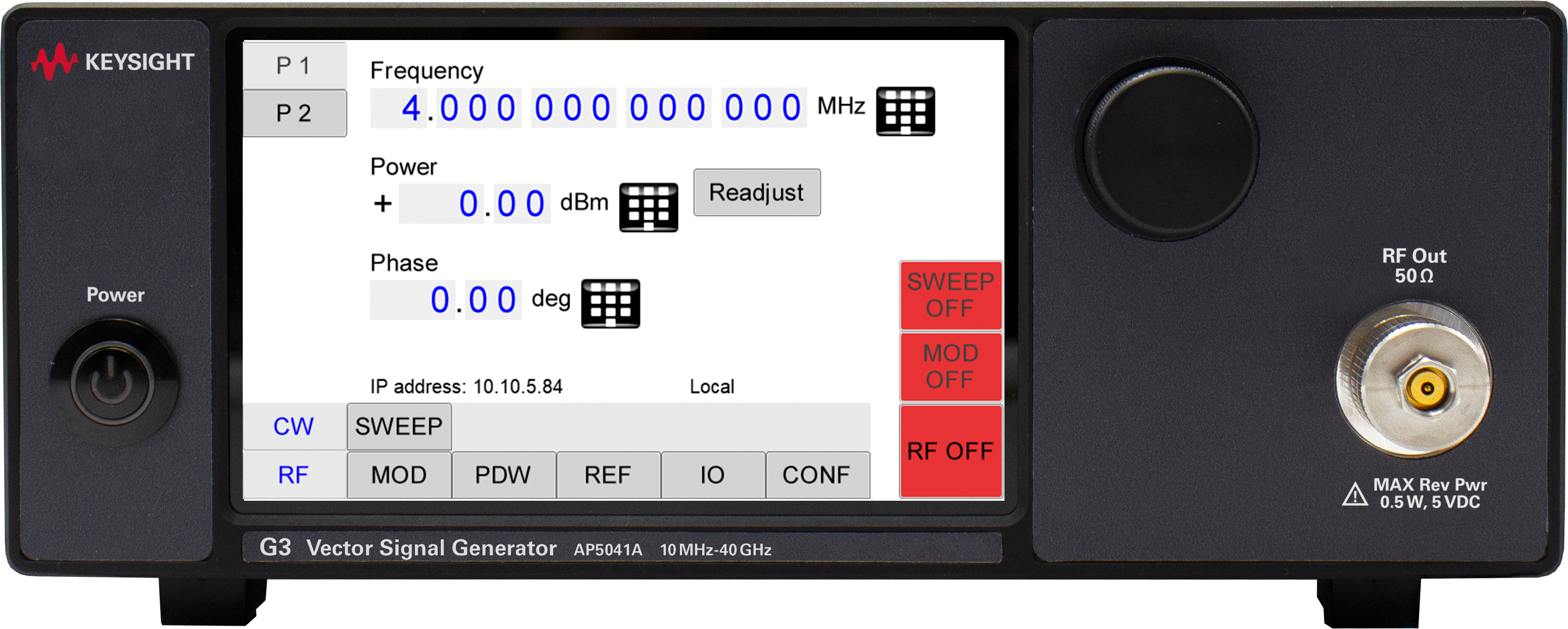

XG4级矢量信号发生器

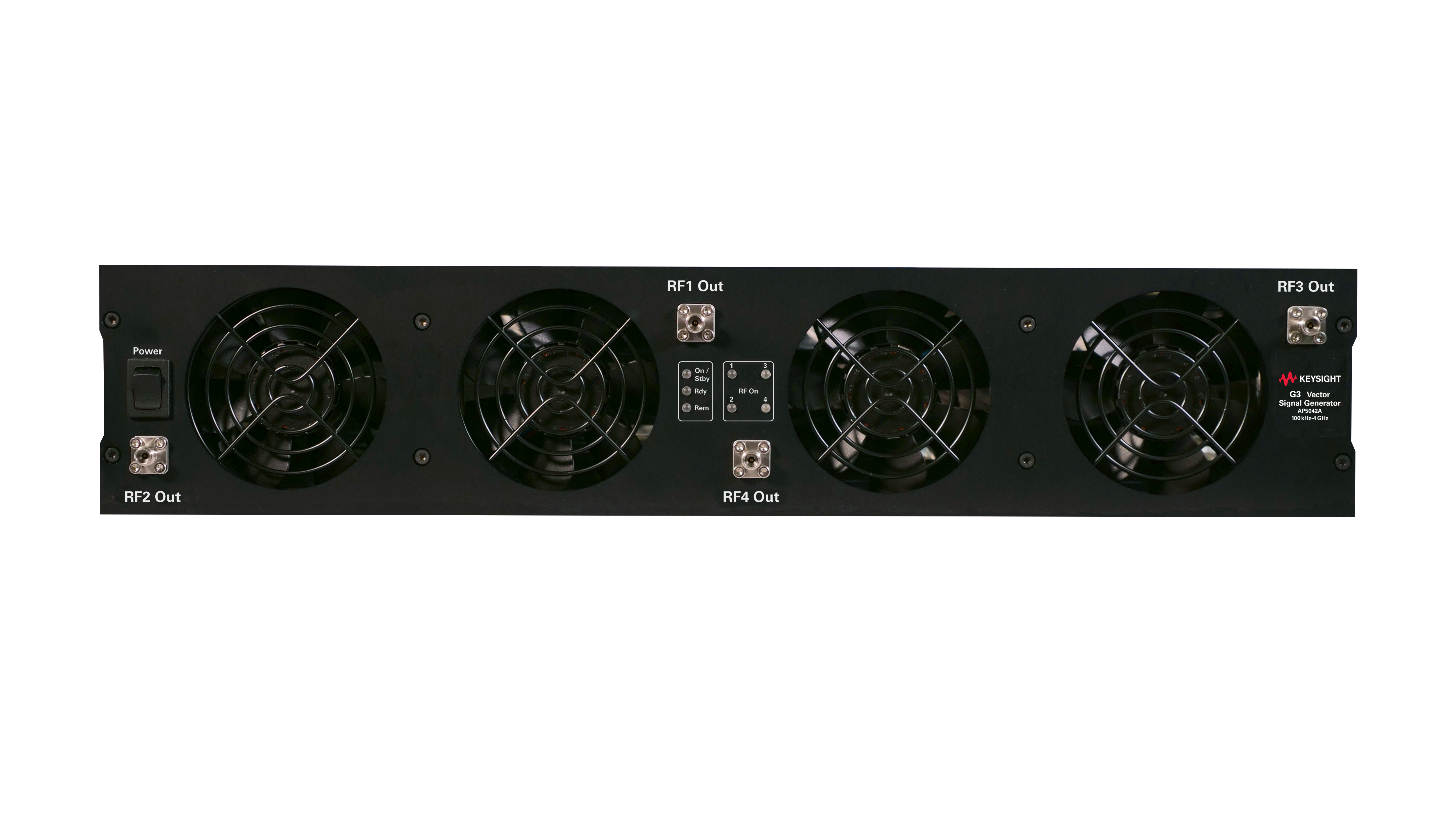

XG4级矢量信号发生器

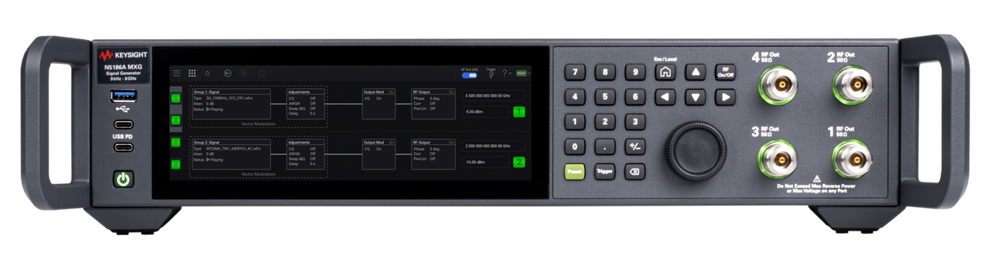

XG5系列矢量信号发生器
服务 支持
通过精心策划的支持方案、优先响应机制和快速周转时间，实现高效创新。
获取可预测的租赁式订阅服务和全生命周期管理解决方案——助您更快达成业务目标。
KeysightCare ，享受卓越服务，获得专属技术响应等更多权益。
确保您的测试系统符合规格要求，并满足本地及全球标准。
通过内部讲师指导的培训和在线学习，快速掌握测量技能。
下载是德科技软件或将您的软件更新至最新版本。
常见问题
传统信号发生器采用IQ调制器生成数字信号。IQ调制器在信号经过数模转换器（DAC）后进行调制。 这种架构的缺点是容易受到镜像和本振串扰的影响。相比之下旗舰 发生器采用基于数字上变频的DDS架构，即在信号通过DAC之前就进行调制。旗舰 利用数字上变频技术实现卓越的信号保真度，彻底消除镜像或本振串扰造成的失真，确保测试结果的准确性。
夹具去嵌入是射频测试中用于消除测试夹具（如电缆、连接器或测试板）对测量数据影响的技术。该过程使工程师能够准确评估被测设备（DUT）的真实性能。在高频配置中，夹具可能引入寄生效应（如电容、电感或信号损耗），这些效应会扭曲对DUT特性的测量结果，包括增益参数。
去嵌入处理包括表征夹具的电气特性，并通过数学方法从原始数据中扣除其影响。这实质上将测量基准面转移至被测设备的端子，确保对被测设备进行精确表征，如同其直接连接至测试仪器一般。该过程对于在无线系统或天线等应用中验证射频元件至关重要。
反射仪通过一对定向耦合器同时测量测量平面上的入射波和反射波。通过采集这些信息，可计算出必要的修正量，以在测量平面上实现所需功率水平并最小化纹波。调整光源的输出电平可确保测量平面上的入射功率达到预期水平，同时避免产生纹波等不良影响。
矢量信号发生器内置的反射仪可让您轻松实现：
- 使用Ecal对灯具进行特征化，并生成用于去嵌入的s2p文件。
- 在基准平面上测量S11，并生成s1p文件以校正阻抗失配。
- 对当前负载或理想50欧姆负载进行点校正。
只需按下一个按钮，您现在即可计算被测设备（DUT）的反射系数或执行点校正。传统上，这需要专业 解嵌测试夹具或表征被测设备的匹配特性。
