是德科技 R347B 噪声源覆盖 26.5 至 40 GHz 的频率范围。这款波导噪声源让您能够方便且准确地测量毫米波器件的噪声系数。 R347B 在被测系统或元件的输入端提供高精度的宽带噪声。通过噪声系数表处理系统中频段的噪声功率通断比，从而获得精确的噪声系数和增益测量结果。该噪声源能长期保持优异的ENR稳定性，可延长校准周期并提供更精准的噪声系数测量数据。

• 在毫米波频率范围内提供卓越的性能和可靠性
• 长期保持出色的ENR稳定度
• 低驻波比

嵌入式智能功能：

• 自动进行幅度校正，通过即插即用的U盘传输变频损耗数据
• 自动调节本振幅度，对电缆损耗（长达3米或高达10dB的损耗）进行补偿
• 矢量校正数据包含幅度和相位信息，可改善EVM测量精度。
• 与 N9040BUXA、N9030APXA、N9020AMXA 和 N9010AEXA 信号分析仪配合使用时，可自动检测混频器型号/序列号
  • 自动设置默认频率范围和本振谐波数量
  • 启动时自动进行本振校准
  • 当时间和温度变化时自动运行校准

改进的丹麦国家图书馆（DANL）和丹麦国家档案馆（TOI）：

• 出色的变频损耗（最大值27 dB）和幅度准确度

是德科技 M1971E 55/60 至 90 GHz 波导谐波混频器是一款非预选型混频器，与 X 系列信号分析仪结合可构成完整的解决方案，能够分析超过 2 GHz 的宽带毫米波信号。 其内置智能功能可大幅简化整体测试设置，并改善测试系统的无杂散噪声级（DANL）和总互调失真（TOI）。专为毫米波应用设计的谐波混频功能使其更具智能性。

M1971E

选件 001 60 至 90 GHz 波导谐波混频器

选件 003 55 至 90 GHz 波导谐波混频器

利用直观且经济高效的信号分析仪进行设计、测试和教学

工程的本质在于将各种创意有机地结合起来，并解决过程中遇到的问题。CXA 具备卓越的实际性能，是一款出类拔萃、经济高效的基础信号表征工具。其功能极为强大，为通用领域及教育行业的用户执行测试奠定了坚实基础。无论您是希望快速验证成品质量，还是演示实验教程，它都能助您迅速获得答案。

• 利用 9 kHz 至 26.5 GHz 的宽广频率范围以及高达 25 MHz 的分析带宽，可观察更多信号。
• 为手动和自动制造测试系统添加可靠的信号分析功能

• 能够执行杂散搜索和失真分析等基本测量

• 使用可选的内置跟踪发生器，可以执行激励响应测量
• 结合使用 X 系列测量应用软件，增添更多重要功能
• 在您的射频和微波教育实验室中使用培训套件，通过实践来加深对理论知识的理解。

专为设计和测试物联网设备及通用设备而精心打造

• 覆盖 9 kHz 至 3 或 6 GHz 频率范围，射频调制带宽高达 120 MHz
• 可执行基本元件参数测试和接收机功能验证
• 利用多个经过验证、符合标准的矢量信号测试您的器件

• 使用可靠的矢量信号发生器轻松对无线通信系统内的元件进行故障诊断
• 自我维护解决方案和低成本维修可最大限度减少停机时间及相关成本

嵌入式智能功能

• 通过 USB 接口即插即用，可自动校正幅度，并可转移变频损耗数据。
• 自动调节本振幅度，对电缆损耗（长达3米或高达10dB的损耗）进行补偿
• 与 N9030APXA、N9020AMXA N9010AEXA 分析仪配合使用时，可实现：• 自动检测混频器型号/序列号
  • 自动设置默认频率范围和本振谐波数量
  • 启动时自动进行本振校准
  • 随时间和温度变化自动运行校准

改进的丹麦国家图书馆和托伊

• 优异的变频损耗（最大值25 dB）和幅度准确度

是德科技 M1970W 75 至 110 GHz 波导谐波混频器是一款非预选型混频器，可将 N9030APXA、N9020AMXA N9010AEXA 范围扩展至 110 GHz。 它还内嵌智能功能，可帮助您大幅简化整体测试设置，并改善测试系统的 DANL 和 TOI。专为毫米波应用设计的谐波混频使其更具智能性。

嵌入式智能特性

• 通过USB即插即用功能自动进行幅度校正和转换损耗数据传输
• 自动进行低电平幅度调整以补偿电缆损耗（高达3米或10dB损耗）
• 当与 N9030APXA 仪结合使用时，可自动检测混频器的型号/序列号
  • 自动设置默认的频率范围和 LO 谐波数量
  • 在启动时自动进行 LO 校准
  • 当时间和温度改变时，自动执行校准

改进的丹麦国家图书馆（DANL）和托马斯·奥尔森图书馆（TOI）

• 具有优异的转换损耗（最高为 23 dB）和幅度精度

是德科技 M1970V 50 ～ 75/80 GHz 波导谐波混频器是一款非预选混频器，可将 N9030APXA 扩展至高达 80 GHz。嵌入式智能特性能显著简化整体测试设置，并改善测试系统的 DANL 和 TOI。您可在毫米波应用中充分发挥谐波混频的智能优势。

• 频率范围：10 MHz 至 26.5 GHz
• 电压驻波比：< 1.35:1
• 连接器：BNC（母头）输入偏置/3.5 毫米（公头）
• 低驻波比适用于降低噪声系数测量的不确定度
• 特定频率下单独校准的ENR值

N9311X射频和微波附件套件为是德科技低成本手持式和台式解决方案（N9330B、N9340B、N9310A、N9320B、N9000A）提供了有力补充。当您使用是德科技低成本手持式和台式解决方案进行测量时，这些附件可为您提供完整的解决方案。

	N9311X-100 近场探头套件，30 MHz 至 3 GHz
	N9311X-201 机械校准件（三合一 OSL），直流至 7 GHz，42 dB 方向性，50 Ω，N 型（阳头）
	N9311X-500 伸缩拉杆天线，70 MHz 至 1000 MHz，N 型（阳头）
	N9311X-501 便携式全向天线，700 MHz 至 2500 MHz，N 型（阳头）
	N9311X-504 双向对数周期天线，700 MHz 至 4 GHz，N 型（阳头）
	N9311X-508 双向对数周期天线，680 MHz 至 8 GHz，N 型（阳头）
	N9311X-518 双向对数周期天线，680 MHz 至 18 GHz，N 型（阳头）
	N9311X-540 适配器，N 型（公头）至 BNC（母头），直流至 2 GHz
	N9311X-541 适配器，N 型（公头）至 SMA（母头），直流至 12.4 GHz
	N9311X-542 适配器，N 型（母头）至 7/16 DIN（母头），直流至 7.5 GHz
	N9311X-543 适配器，N 型（母头）至 BNC（公头），直流至 4 GHz
	N9311X-544 适配器，N 型（母头）至 7/16 DIN（公头），直流至 7.5 GHz
	N9311X-545 适配器，N 型（母头）至 SMA（公头），直流至 12.4 GHz
	N9311X-546 适配器，N 型（母头）至 N 型（母头），直流至 18 GHz
	N9311X-550 带通滤波器，814 MHz 至 850 MHz，N 型（阴头）至 N 型（阴头），50 Ω
	N9311X-551 带通滤波器，880 MHz 至 915 MHz，N 型（阴头）至 N 型（阴头），50 Ω
	N9311X-552 带通滤波器，1707.5 MHz 至 1787.5 MHz，N 型（阴头）至 N 型（阴头），50 Ω
	N9311X-553 带通滤波器，1845 MHz 至 1915 MHz，N 型（阴头）至 N 型（阴头），50 Ω
	N9311X-554 带通滤波器，1910 MHz 至 1990 MHz，N 型（阴头）至 N 型（阴头），50 Ω
	N9311X-560 衰减器，40 dB，10 W，直流至 8.5 GHz，N 型（阳头）至 N 型（阴头）
	N9311X-561 衰减器，40 dB，50 W，直流至 8.5 GHz，N 型（公头）至 N 型（母头）
	N9311X-562 衰减器，40 dB，100 W，直流至 8.5 GHz，N 型（公头）至 N 型（母头）
	N9311X-580 电缆，1.5 米长，N 型（公头）至 N 型（公头），直流至 18 GHz
	N9311X-581 电缆，3.0 米长，N 型（公头）至 N 型（公头），直流至 18 GHz
	N9311X-582 电缆，1.5 米长，SMA（公头）至 SMA（公头），直流至 8 GHz
	N9311X-583 电缆，1.5 米长，BNC（公头）至 BNC（公头），直流至 1 GHz

嵌入式智能功能

• 通过USB即插即用功能实现自动幅度校正及转换损耗数据传输
• 自动低频振幅调节，用于补偿电缆损耗（最高支持3米或10分贝损耗）
• 与 N9030APXA、N9020AMXA 和 N9010AEXA 分析仪配合使用时，自动检测混频器型号/序列号
  o 自动设置默认频率范围和本振谐波数
  o 开机时自动对准本振
  o 当时间和温度发生变化时自动运行校准

改进的DANL和TOI

• 卓越的转换损耗，最大值为27 dB，并具备出色的幅度精度

是德科技M1970E 60至90 GHz波导谐波混频器是一款非预选混频器，可将N9030APXA、N9020AMXA EXA 分析仪的工作频率范围扩展至90 GHz。 内置智能功能可大幅简化整体测试设置，并提升测试系统的动态平均噪声电平（DANL）和总互调失真（TOI）。为您的毫米波应用选择智能谐波混频解决方案。

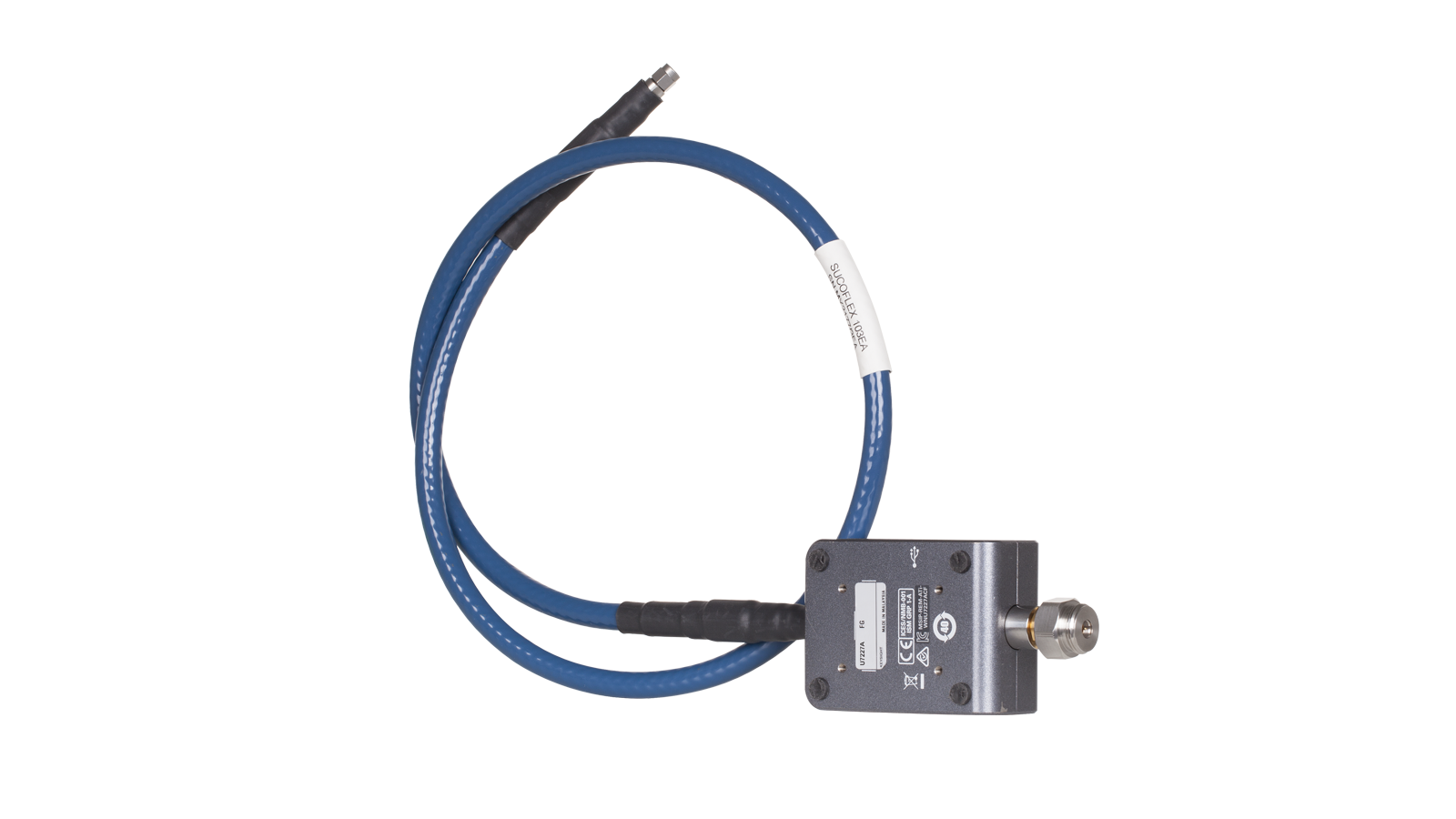

U7227A USB 前置放大器（10 MHz 至 4 GHz）为测量系统提供了可靠的增益和低本底噪声。它能提升系统的整体性能，并减少系统误差。

当连接到 X 系列信号分析仪时，USB 前置放大器会自动配置分析仪以识别所连接的具体前置放大器，并下载嵌入式校准数据，例如增益、噪声系数和 S 参数。这些校准数据为每次测量提供了精确的校正数据，并确保结果更具可重复性。

嵌入式智能功能及其优势：

• 通过 USB 即插即用功能实现自动温度补偿增益校正和校准数据传输（噪声系数和 S 参数），可提升是德科技 X 系列信号分析仪的噪声系数测量精度
• X 系列信号分析仪凭借出色的噪声系数和优化的增益，可提高测量精度并最大限度地降低测量不确定度
• 工作频率范围为10 MHz至4 GHz，适用于各种应用
• 坚固耐用的便携式设计，适用于台式测量或远程前端现场应用

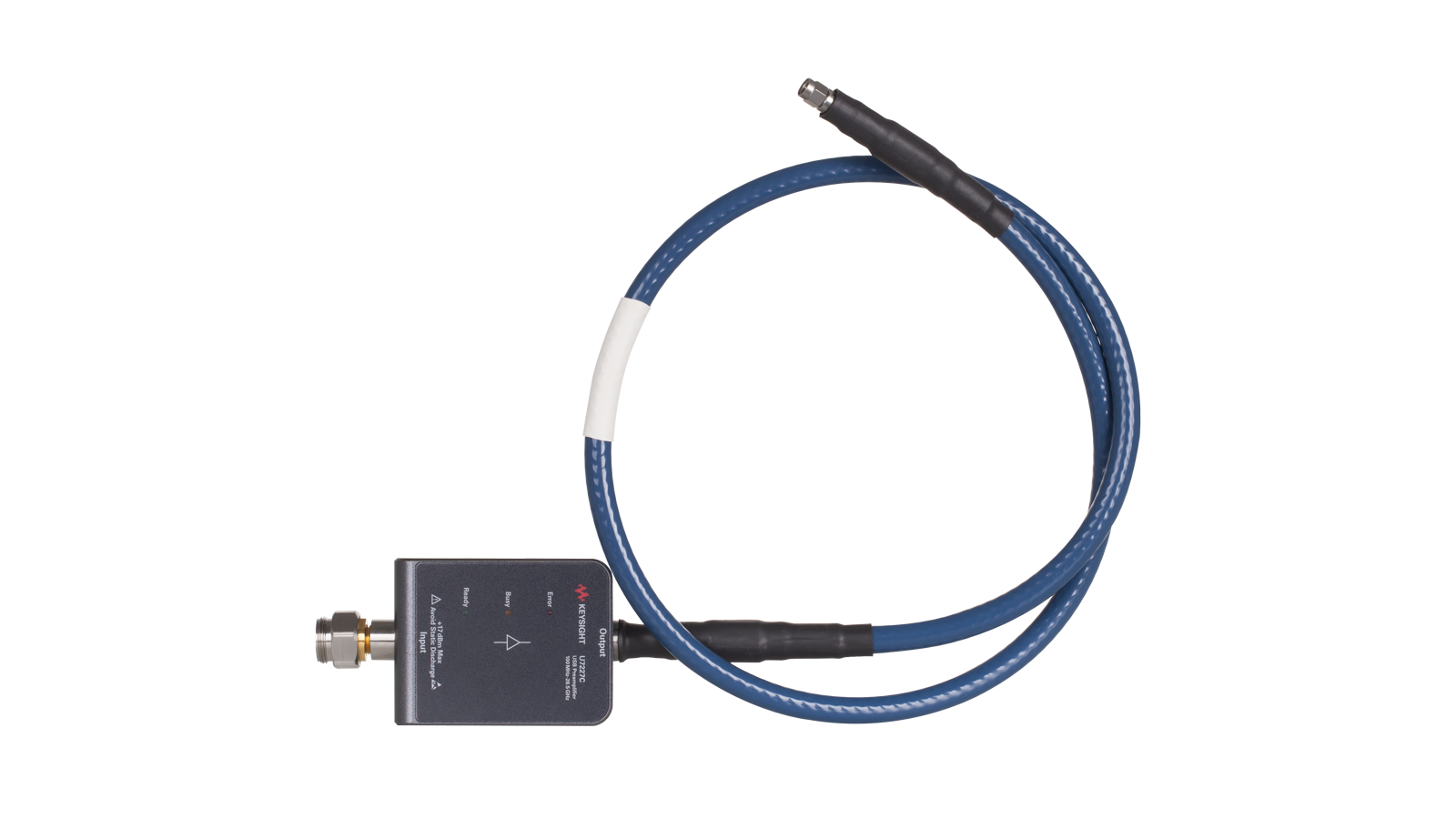

U7227C USB 前置放大器（100 MHz 至 26.5 GHz）为测量系统提供了可靠的增益和低本征噪声系数。它能够提升系统的整体性能，并减少系统误差。

当连接到 X 系列信号分析仪时，USB 前置放大器会自动配置分析仪以识别所连接的具体前置放大器，并下载嵌入式校准数据，例如增益、噪声系数和 S 参数。这些校准数据为每次测量提供了精确的校正数据，并确保结果更具可重复性。

嵌入式智能功能及其优势：

• 具有温度补偿功能的自动增益校正值，以及通过USB即插即用功能传输校准数据（噪声系数和S参数），在与X系列信号分析仪配合使用时，可提升噪声系数测量精度
• X 系列信号分析仪凭借出色的噪声系数和优化的增益，可提高测量精度并最大限度地降低测量不确定度
• 超宽带工作频率范围为100 MHz至26.5 GHz，适用于各种应用
• 坚固耐用的便携式设计，适用于台式测量或远程前端现场应用

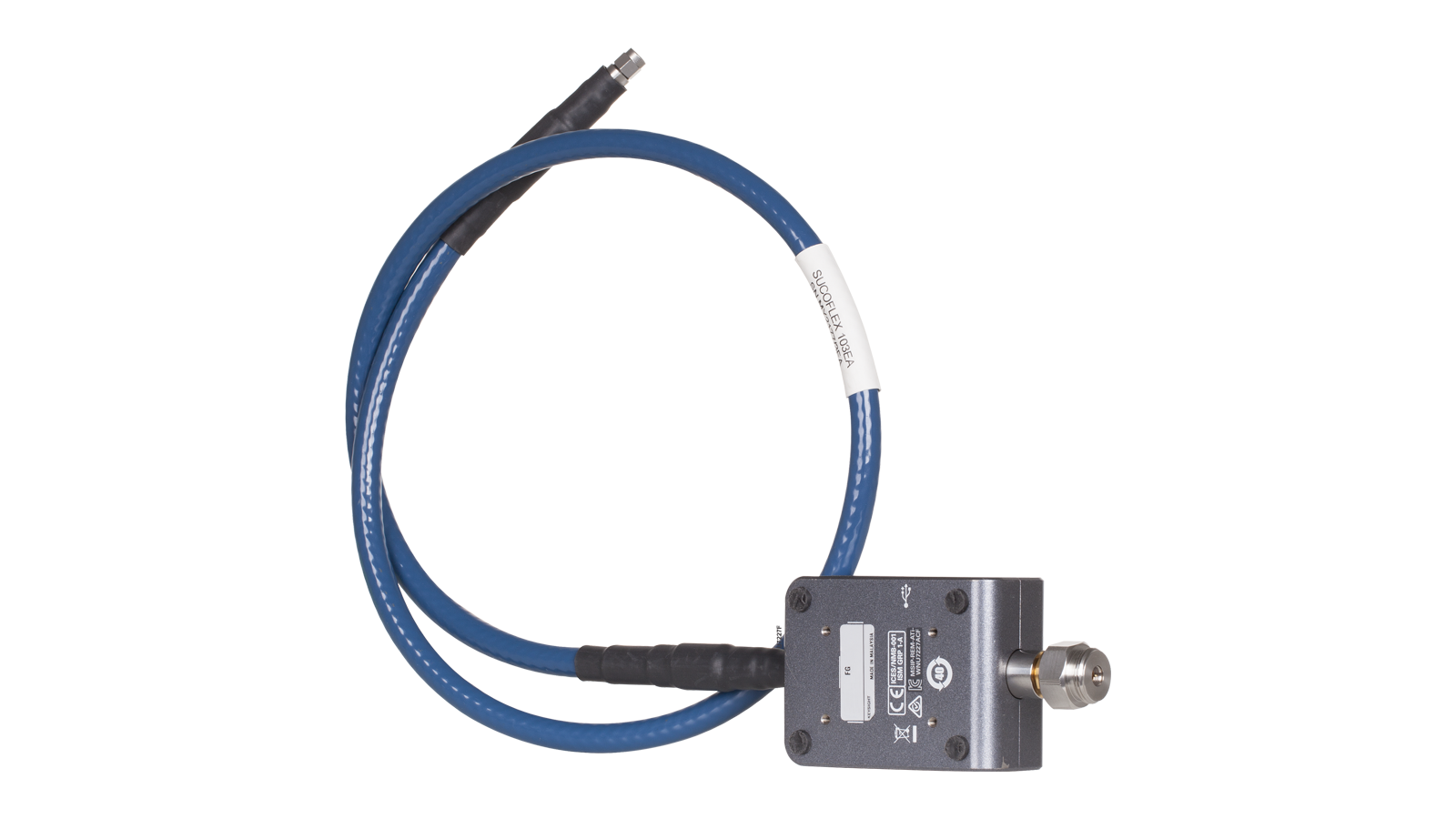

U7227F USB 前置放大器（2 至 50 GHz）为测量系统提供了可靠的增益和低本底噪声。它能提升系统的整体性能，并减少系统误差。

当连接到 X 系列信号分析仪时，USB 前置放大器会自动配置分析仪以识别所连接的具体前置放大器，并下载嵌入式校准数据，例如增益、噪声系数和 S 参数。这些校准数据为每次测量提供了精确的校正数据，并确保结果更具可重复性。

嵌入式智能功能及其优势：

• 具有温度补偿功能的自动增益校正值，以及通过USB即插即用功能传输校准数据（噪声系数和S参数），在与X系列信号分析仪配合使用时，可提升噪声系数测量精度
• X 系列信号分析仪凭借出色的噪声系数和优化的增益，可提高测量精度并最大限度地降低测量不确定度
• 工作频率范围为2至50 GHz，适用于各种应用
• 坚固耐用的便携式设计，适用于台式测量或远程前端现场应用

将接收机测试系统的准确度提高了十倍。

• 频率范围：10 MHz 至 67 GHz
• 外形紧凑，仅有手掌大小，通过 USB 端口供电和控制。
• 稳定度和可重复性极高，并且内置了精确的出厂校准数据。
• 通过可调谐二进制相移键控（BPSK）梳状调制，进行幅度和相位校正
• BPSK调制校准仪

U9361F RCal 接收机校准仪模块能够高效提升信号分析仪的准确度与性价比。该模块包含连接器专用校准件，用于检测和校正系统误差。RCal 可校正系统路径损耗与频率响应，从而在被测器件的输出端精确测量发射机特性。

它通过简单易用的命令，可将参考面无缝前移至被测器件的输出端。RCal 能够传递绝对功率精度，并生成中频平坦度校正（复合幅度和相位），其中频带宽高达 5 GHz，频率范围可达 67 GHz。
