使用示波器分析USB Type-C连接

建立并分析USB Type-C链路是一项复杂任务。该过程涉及协议协商管理，以及使用高示波器 测试夹具测量高速数据信号。 要分析运行于USB4 2.0版本速率的Type-C链路，测试工程师需测量40Gb/s信号并优化低成本无源线缆性能。同时必须最大限度抑制其他三条同速率通道的串扰。该过程需要借助高带宽示波器、链路测试夹具以及协议触发与解码软件，以实现对USB Type-C设备及链路的分析、调试与优化。

该软件配置示波器参数后，即可捕获并解码链路中各设备的信号。通过配备USB协议触发/解码软件的额外示波器触发设备启动链路。使用USB Type-C有源链路夹具和探头放大器将链路连接示波器，从而分析链路性能。触发链路后，示波器将捕获并解码边带信号与高速信号，测试工程师据此判断潜在的信号完整性问题。

USB Type-C连接分析解决方案

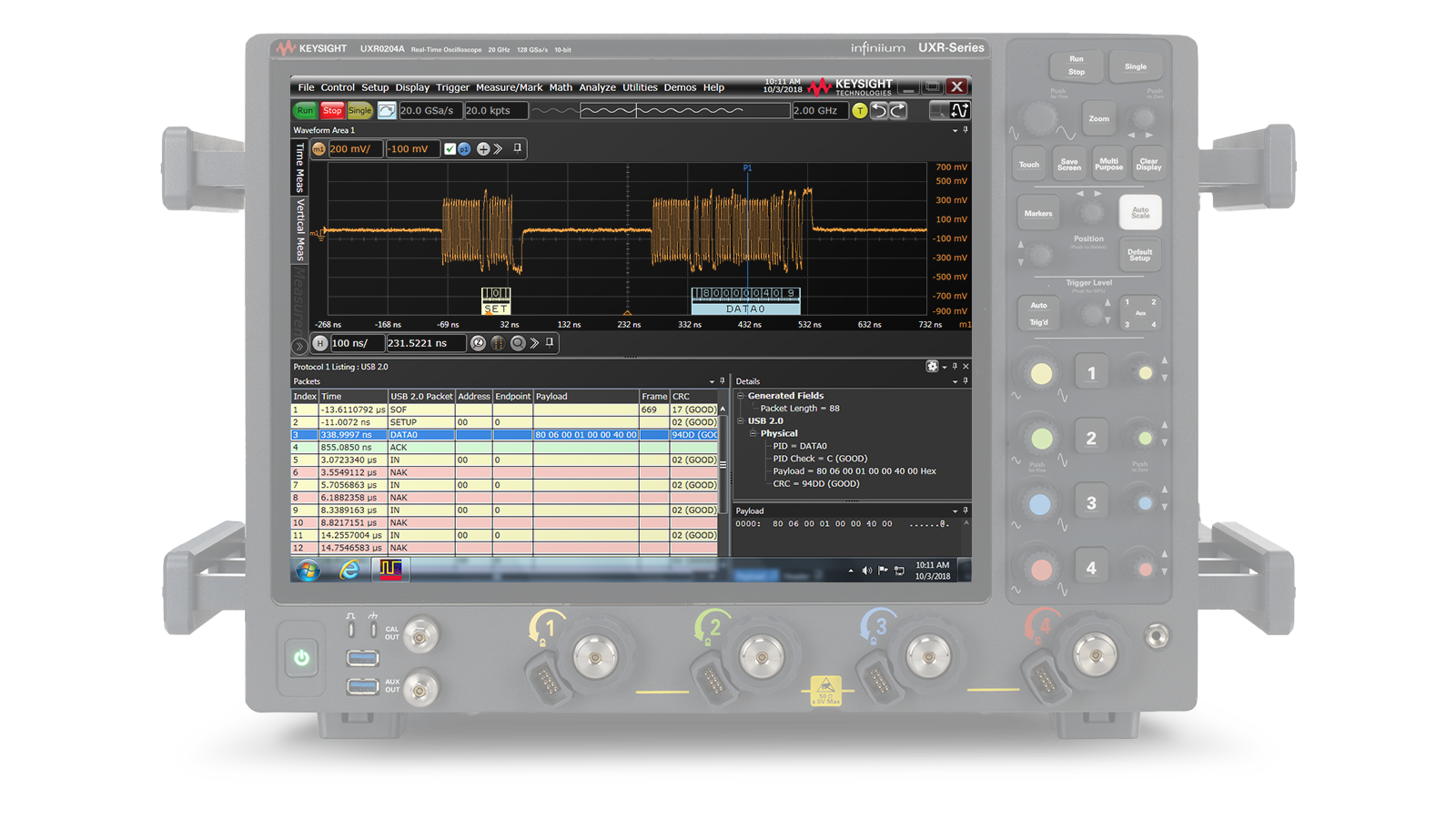

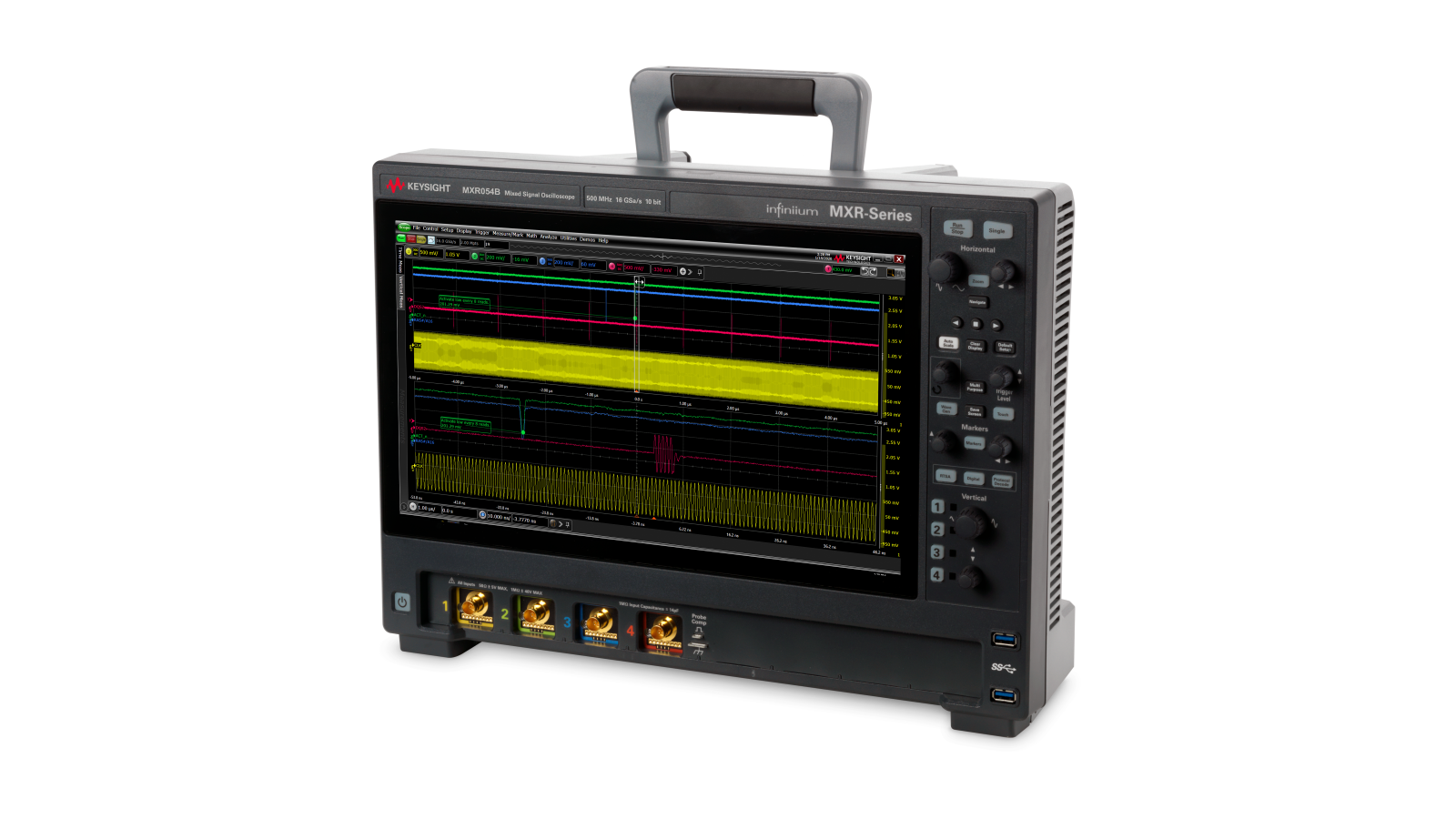

分析USB Type-C链路需要示波器 ，以实现高达40Gb/s信号的实时协议触发与捕获。是UXR 示波器配合USB4v2测试软件可配置测试并捕获高速信号，MXR 示波器则负责协议触发与解码。 最后，是德科技USB Type-C有源链路测试夹具可访问链路中的所有Type-C信号，并通过InfiniiMax 4探头放大器进行捕获。该软硬件解决方案能够在USB4 2.0版本的最高通道速率下，对USB Type-C设备进行全面分析。
获取报价

查看USB Type-C链路分析与调试演示

探索用于USB4 Type-C链路分析的产品
