了解抖动对转换器的影响

时钟信号中的相位噪声是数据转换器系统中时序抖动的主要来源，会直接影响信噪比和有效位数等性能指标。 在高速模数和数模转换器中，由抖动引起的采样不确定性会引入幅度误差，从而降低动态范围和频谱纯度。随着转换器采样率的提高以及输入频率趋向于更高带宽，对时钟相位噪声的敏感度变得更加显著，这使得精确的特性分析基础 系统验证基础

工程师通过测量频域噪声曲线，并将其在指定的偏移频率范围内进行积分转换为时域抖动，从而对相位噪声进行分析。这使得工程师能够量化总抖动及其对数据转换器性能下降的影响。通过将抖动与信噪比和有效分辨率等指标相关联，工程师可以识别主要的噪声源，优化时钟架构，并提升整体系统性能。 对于无线通信系统、雷达以及高速数字接口等应用而言，此类分析至关重要。

数据转换器相位噪声分析解决方案

该解决方案通过将高性能相位噪声分析仪与专用测量和分析软件相结合，能够精确分析相位噪声对数据转换器性能的影响。该相位噪声分析仪具备超低噪声底、宽偏移频率覆盖范围和高动态范围等特性，可精确测量从近端偏移到远离载波区域的相位噪声。 其测量架构支持精确的偏移控制和稳定的采集，使工程师能够捕获数据转换器中时钟源的详细相位噪声曲线。这些测量结果为精确的相位噪声到抖动转换奠定了基础，其中通过应用可配置的积分带宽来量化时序不确定性及其对转换器性能的直接影响。集成软件通过实现自动抖动积分、灵活的带宽配置以及相位噪声到时域转换的进阶 可视化，进一步扩展了这些功能。 工程师可将相位噪声结果与系统级性能指标（如信噪比和有效位数）相关联，从而识别由时钟引起的性能瓶颈。 分析工具支持跨设计比较、时钟源优化，以及噪声性能与系统要求之间的权衡评估。通过将高性能测量硬件与软件驱动的抖动分析和自动化相结合，该解决方案可对相位噪声的影响进行准确且可重复的表征，从而支持在苛刻的数字和射频应用中对高速数据转换器进行验证和优化。
索取报价

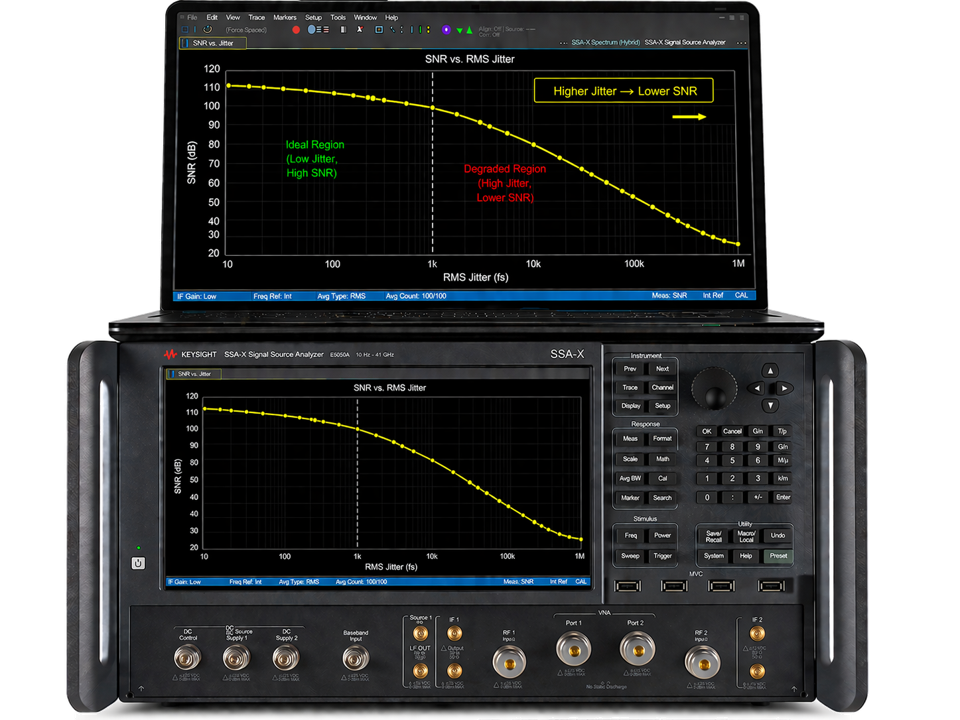

参见数据转换器相位噪声分析解决方案的框图
