如何测试USB4 2.0版本发射器合规性

Infiniium UXR示波器
+ Infiniium UXR示波器

使用示波器确保USB 2.0发射器符合规范

验证USB设备需通过USB-IF认证的合规性测试,以确保使用示波器实现无缝互操作性。遵循USB Gen 4合规性测试规范可确保信号正确传输。USB4 2.0版本发射器需通过四条差分通道发送25.6 Gbd/40 Gb/s的PAM3信号。 此外,它们必须通过Type-C接口支持替代模式信号及前代USB标准。

USB4 2.0标准的合规性测试需要配备至少25 GHz带宽和双通道的示波器,以分析被测设备传输的信号。新增的垂直噪声裕度和重定时器测量、增加的均衡预设选项,以及多级信号分析的挑战性,都使测试过程更为复杂。合规性测试软件可自动化执行测试流程并生成报告,其中包含针对每项测试的通过/失败裕度分析结果。

USB4 2.0 版本发射器合规性测试解决方案

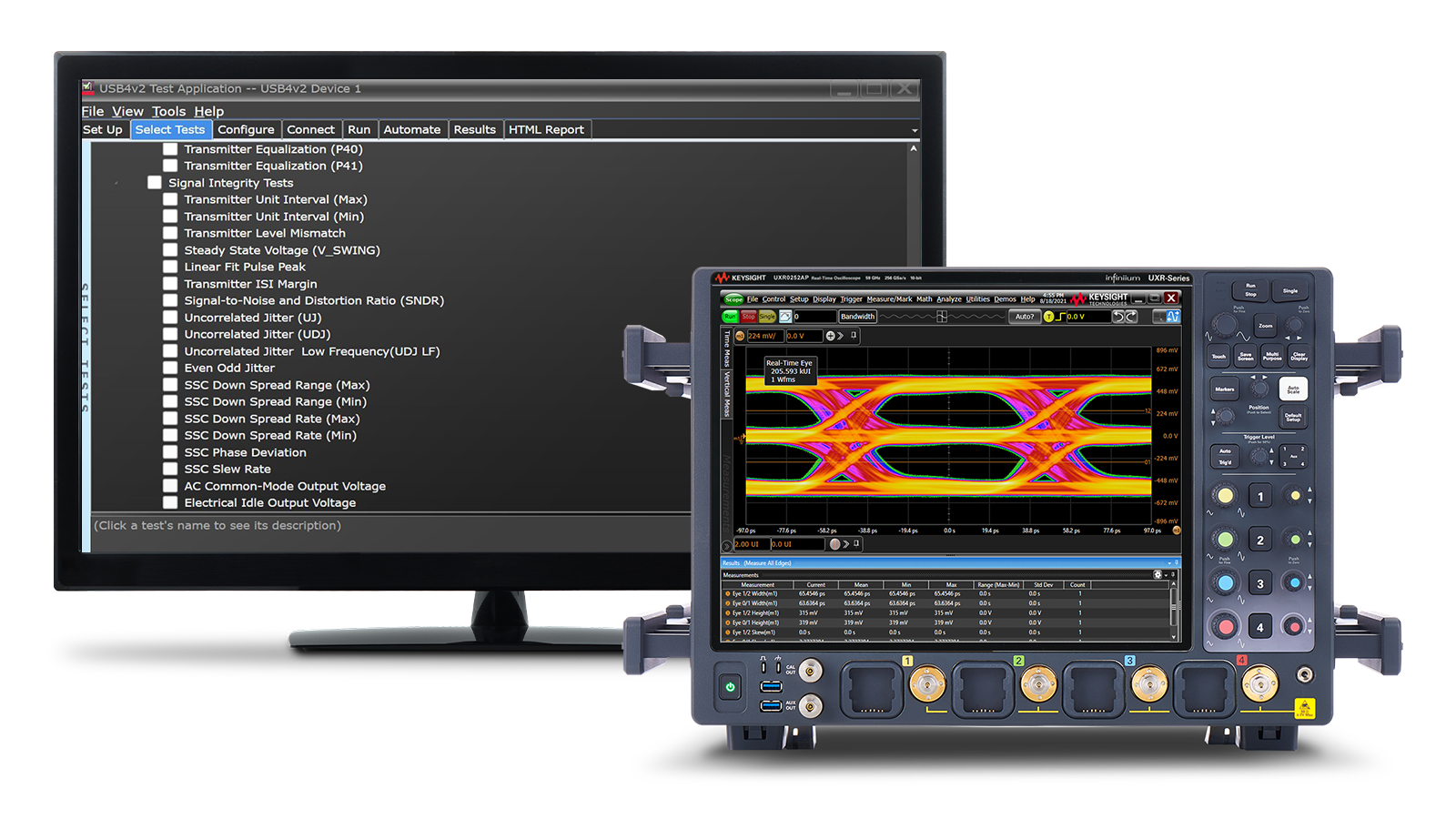

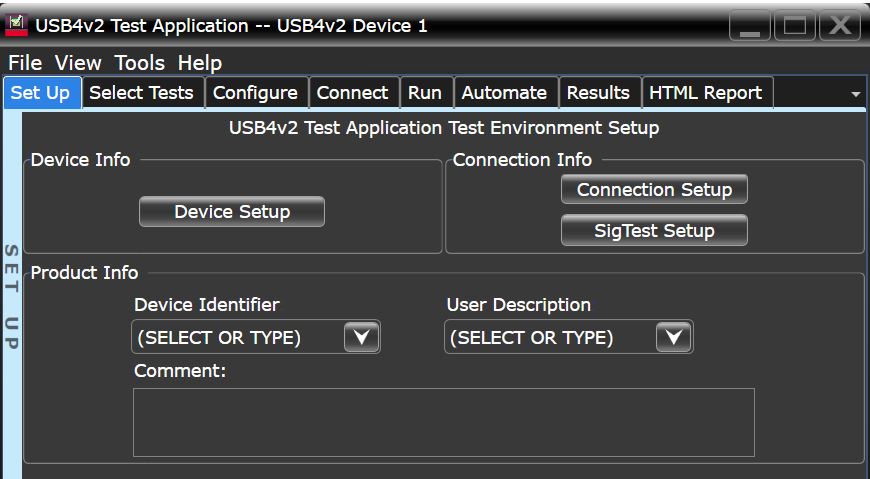

USB Gen 4 发射机一致性验证需要示波器和自动化测试软件,以简化配置和测试80 Gb/s设备的漫长且易出错的过程。KEYSIGHT USB4 Version 2.0 发射机一致性测试解决方案包括一台带宽至少为25 GHz的 KEYSIGHT Infiniium UXR 系列实时示波器。该 UXR 运行 USB 80 Gb/s 发射机一致性测试自动化软件和一套进阶分析软件包。这种硬件和软件组合为调试、特性分析和测试 USB Gen 4 (USB4 Version 2.0) 设备提供了一个 Streamline 解决方案。

观看USB4 2.0版本合规性测试演示

探索我们USB4 2.0版本发射器合规性测试解决方案中的产品
