如何利用布局几何结构分析信号完整性

电气性能扫描软件
+ 电气 性能扫描软件

通过电气性能扫描识别信号完整性问题

要使高速印刷电路板(PCB)达到最佳性能,必须验证所有电气走线是否符合各种性能规范中的信号完整性(SI)要求。设计工程师应在电路设计和布局流程的早期阶段进行快速信号完整性分析,及早发现问题。这样做既能降低风险,又能最大化PCB设计效率。

为加快PCB原型制作速度,设计人员可采用布局几何与仿真软件。该软件能模拟设计性能并生成信号完整性指标,包括走线阻抗与延迟、回波损耗与插入损耗、S参数分析以及阻抗时域反射法(TDR)等。设计人员还需实现常规测试与分析的自动化,以便记录不同版本的仿真过程及结果。

信号完整性电气性能扫描解决方案

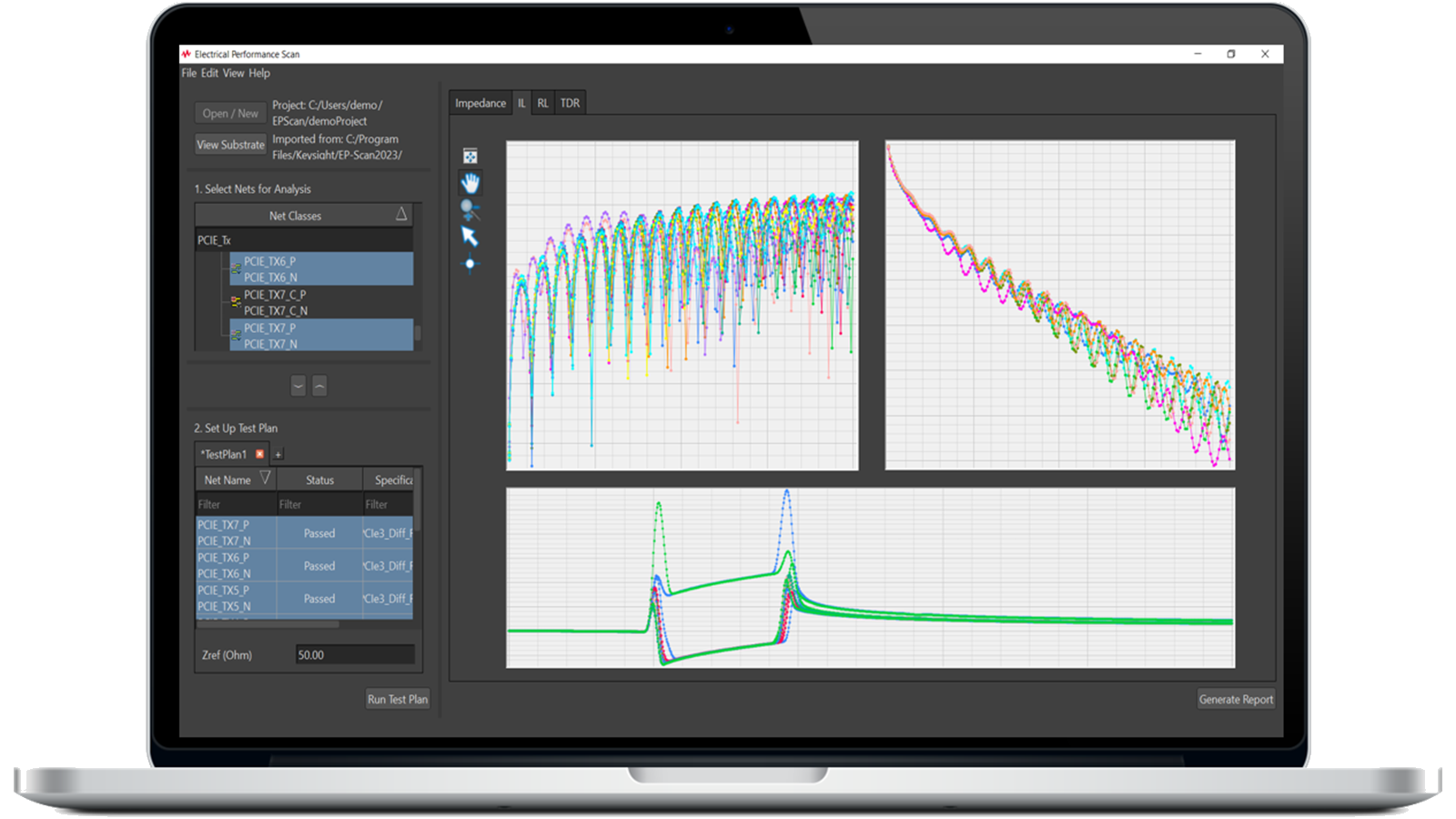

验证PCB的电气合规性需要获取不同工作模式下的信号完整性(SI)性能指标。是德科技的信号完整性电气性能扫描(EP-Scan)解决方案可自动生成关于走线阻抗与时延、回波损耗与插入损耗、S参数分析及时域反射仪(TDR)测试的报告。该方案支持利用布局几何文件对多条网络进行快速仿真,使设计人员和硬件工程师能在设计流程早期阶段确认信号完整性性能。
