如何使用 USB 功率传感器校准矢量网络分析仪的源功率

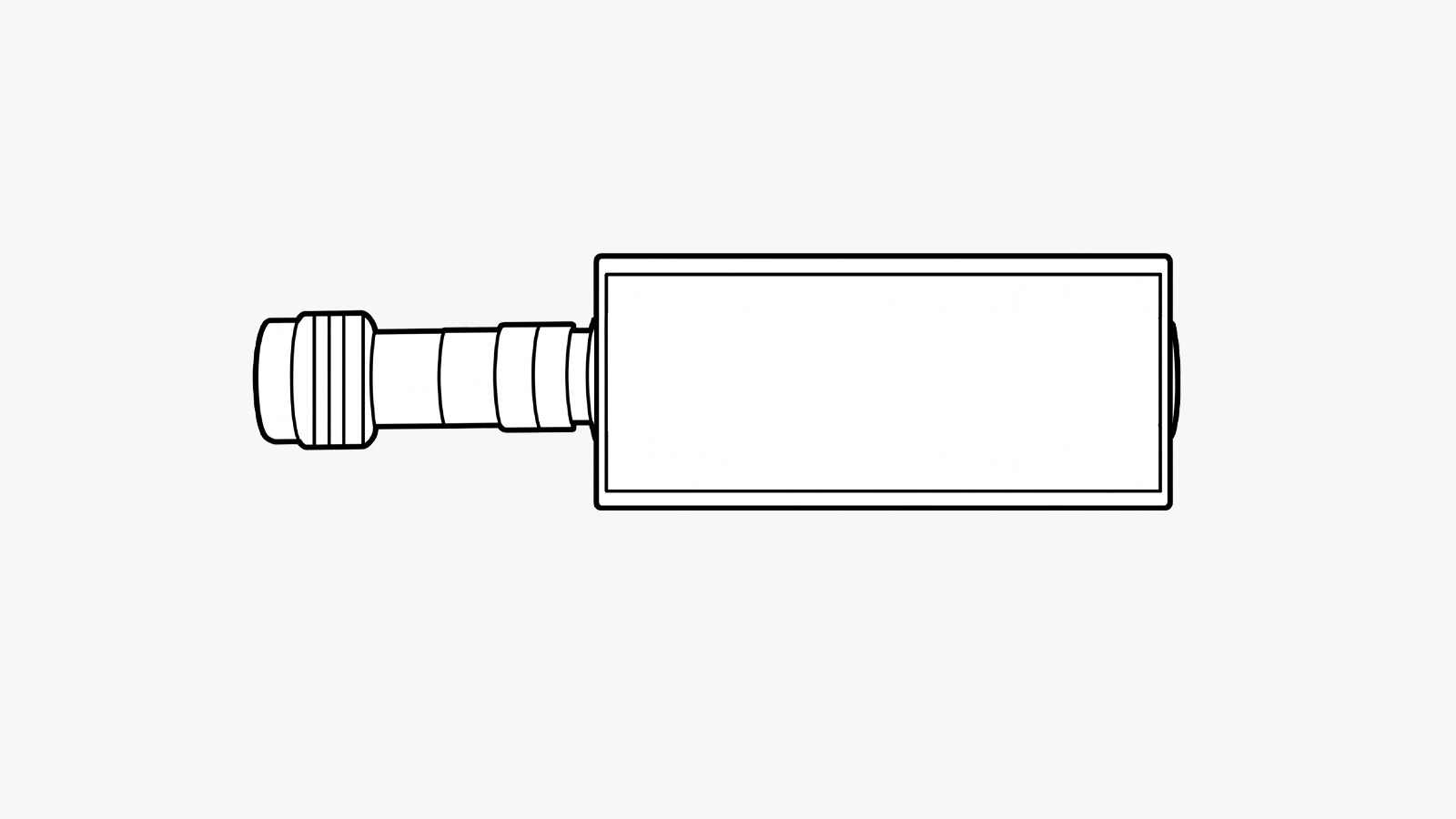

+ USB 功率传感器

在测量平面上校准光源功率

要校准矢量网络分析仪的源功率，需要测量在目标测量平面上实际输出的射频（RF）功率，并校正预设源电平与测量功率之间的差异。分析仪源与被测设备之间的电缆、适配器、夹具及其他组件可能会引入与频率相关的损耗，从而改变到达被测设备的功率。当测量需要在整个频率范围内保持受控的激励电平，或者当被测设备的响应取决于施加的输入功率时，这一点就显得尤为重要。USB功率传感器可在参考平面上直接测量源功率，从而使分析仪能够确定每个校准点所需的校正量。

该测量系统包括矢量网络分析仪、USB功率传感器以及构成测量路径的连接线。将功率传感器放置在所需的参考平面上，并通过USB连接至兼容的矢量网络分析仪。在源功率校准过程中，矢量网络分析仪依次扫描所需的测量点，同时功率传感器测量通过测试路径传输的实际功率。所得的功率测量结果将用于矢量网络分析仪的源功率校准过程，以校正源电平，从而在进行后续网络测量之前，在被测设备（DUT）的参考平面上建立更精确的功率条件。

矢量网络分析仪源功率校准方案

将 USB 功率传感器直接集成到兼容的矢量网络分析仪中，可使测得的功率数据成为分析仪源功率校准工作流程的一部分，而无需单独使用传统的功率计。工程师只需将传感器连接到目标被测设备的参考平面，并与分析仪建立 USB 通信。随后，分析仪控制校准序列，同时传感器在选定的频率点提供测得的功率值，从而使源功率校准功能能够确定测量路径所需的校正值。校准完成后，分析仪在为后续测量建立源功率时，可应用所得的校正值。该传感器还可与兼容的网络分析仪配合使用，作为功率测量接收器，将集成范围扩展到初始校准工作流程之外。这种配置在参考平面上的测量射频功率与分析仪的编程激励电平之间建立了直接关联，为元器件特性分析及其他必须准确确定施加功率的网络分析测量提供了受控的源条件。
