如何为射频测量选择直流耦合或直流阻隔型功率传感器

+ 平均 功率传感器

选择合适的传感器耦合方式

要选择合适的功率传感器，需要了解测量点处除射频（RF）信号外是否还存在直流（DC）信号。直流耦合型传感器在其输入端提供了一条直接的电气通路，而直流阻隔型传感器则内置了阻隔电容，可防止直流电进入传感电路。使用不合适的传感器配置会影响测量性能；当测量点存在直流电时，直流耦合型传感器可能会暴露在可能损坏敏感元件的环境中。因此，工程师在连接传感器之前，应同时评估射频信号和任何直流分量。

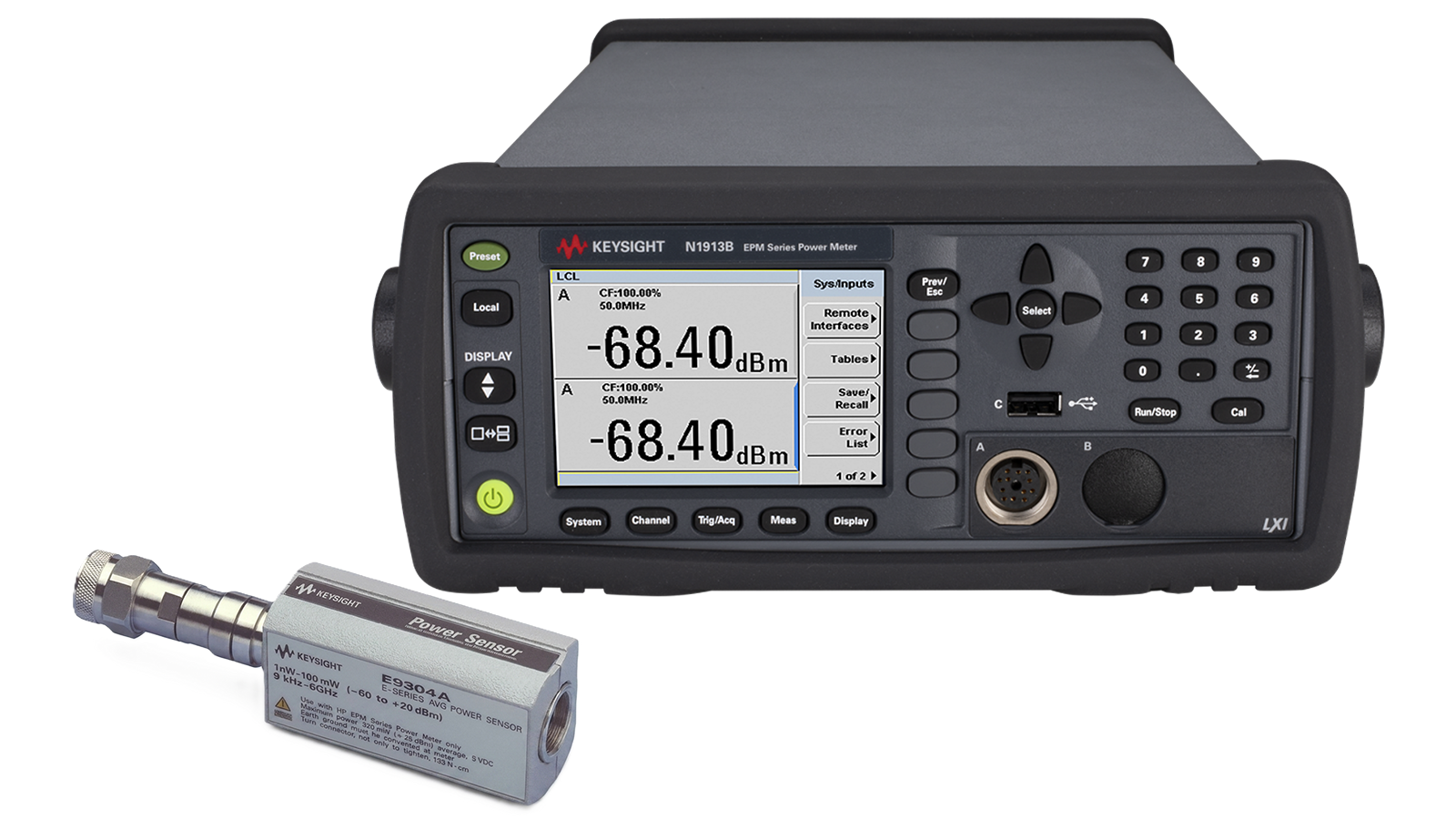

测量系统通常包括一个连接到兼容功率计以及射频源或被测设备的平均功率传感器。工程师在进行连接前，需确定射频路径上是否存在直流电压，检查传感器的输入配置和工作限值，并选择合适的耦合架构。将传感器配置与测试点的电气特性相匹配，有助于工程师获得可靠的平均功率测量结果，同时降低测量误差或传感器损坏的风险。

平均射频功率传感器选型方案

在直流耦合和直流阻隔式传感之间进行选择，首先要评估目标射频测量点的电气条件。工程师需确定信号路径中是否仅传输射频信号，还是同时包含射频信号与直流分量，然后选择与这些条件兼容的传感器架构。直流阻隔式输入可防止直流信号进入传感器的测量电路，而直流耦合配置则提供直接的输入路径，且必须在其规定的电气限值范围内使用。选定的平均功率传感器需连接至兼容的功率计，以进行测量配置、归零、校准及结果显示。在连接被测设备之前建立适当的传感器配置，可提供一套可重复的工作流程，从而使测量硬件与信号路径相匹配。这种方法有助于保护测量传感器，避免不正确的连接，并在元器件特性分析、设计验证、故障排除和功能测试过程中支持可靠的平均射频功率测量。
