表征传感器的线性性能

功率传感器的线性度定义了测量系统在指定动态范围内准确跟踪输入功率变化，同时不引入增益压缩或扩展误差的能力。线性行为的偏差可能源于高功率水平下的传感器饱和、低信号水平下的噪声底限限制，以及非理想的热或电转换特性。这些影响会直接影响测量精度，特别是在校准、验证和器件表征工作流程中，这些流程必须保持精确的功率关系。 工程师必须评估线性度，以确保在不同的信号振幅和工作条件下，测量结果始终保持一致且可预测。

要表征线性度，需要在传感器的整个工作范围内进行受控功率扫描，同时将测量到的输出与已知的参考电平进行比较。该过程包括应用用于补偿失配损耗的校正因子、补偿系统损耗，以及确保环境条件稳定以最大限度地减少外部影响。通过对测量偏差进行统计分析，可以量化线性误差，识别压缩区或灵敏度降低的区域，并确定动态范围内的测量精度置信限。

功率传感器线性度测量方案

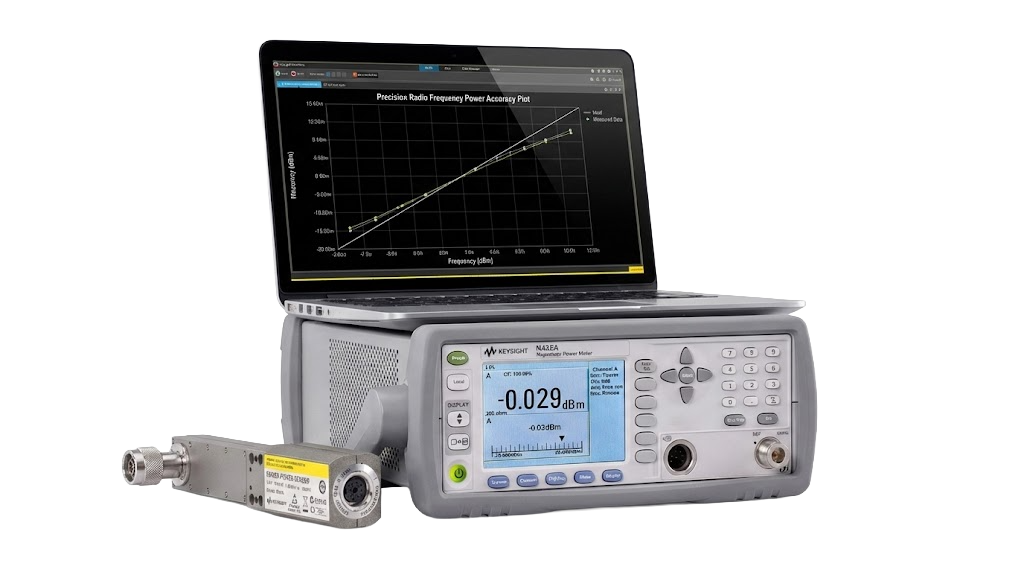

要表征功率传感器的线性度，需要在保持稳定阻抗条件的同时，在整个动态范围内进行经校准的功率扫描，并尽可能减小信号源与传感器之间的失配不确定度。热敏电阻和二极管功率传感器利用不同的检测原理，将入射射频功率转换为可测量的信号，并连接到精密功率计上，由功率计应用校正因子并在不同功率水平下进行精确的功率计算。 工程师必须将测得的功率值与可溯源的参考水平进行比较，针对有效效率和系统损耗进行校正，并量化每个步骤中与理想线性响应的偏差。必须通过多次扫描验证测量重复性以降低统计不确定度，同时需仔细考虑影响传感器响应的低电平噪声效应和高功率压缩行为。 自动测量控制和数据记录功能可实现精确的扫描执行、一致的时序控制以及对线性误差的高效分析，从而支持在传感器整个工作范围内对其性能进行准确表征。
索取报价

参见功率传感器线性度测量方案的框图

功率传感器线性度测量方案框图
