分析 CAN FD 和 CAN XL 通信

控制器局域网灵活数据速率（CAN FD）在传统控制器局域网（CAN）通信基础上，实现了更高的数据速率，且有效载荷可达64字节；而控制器局域网超长总线（CAN XL）则进一步扩展了数据容量，有效载荷可达2,048字节，并具备更高的传输速度。 这两种协议在保留仲裁机制的同时，实现了更快的数据传输，从而在单个帧内产生了不同的时序和物理层测量要求。CAN FD 的调试涉及对仲裁阶段和数据阶段的通信进行检查，而 CAN XL 则引入了额外的帧结构和工作模式，以支持更大的数据传输。 工程师需要确定意外的通信行为是与协议活动相关，还是与底层差分信号相关。CAN协议分析可提供对解码消息及其对应电气波形的可视化信息，帮助工程师调查这些高容量汽车网络中的时序和通信问题。

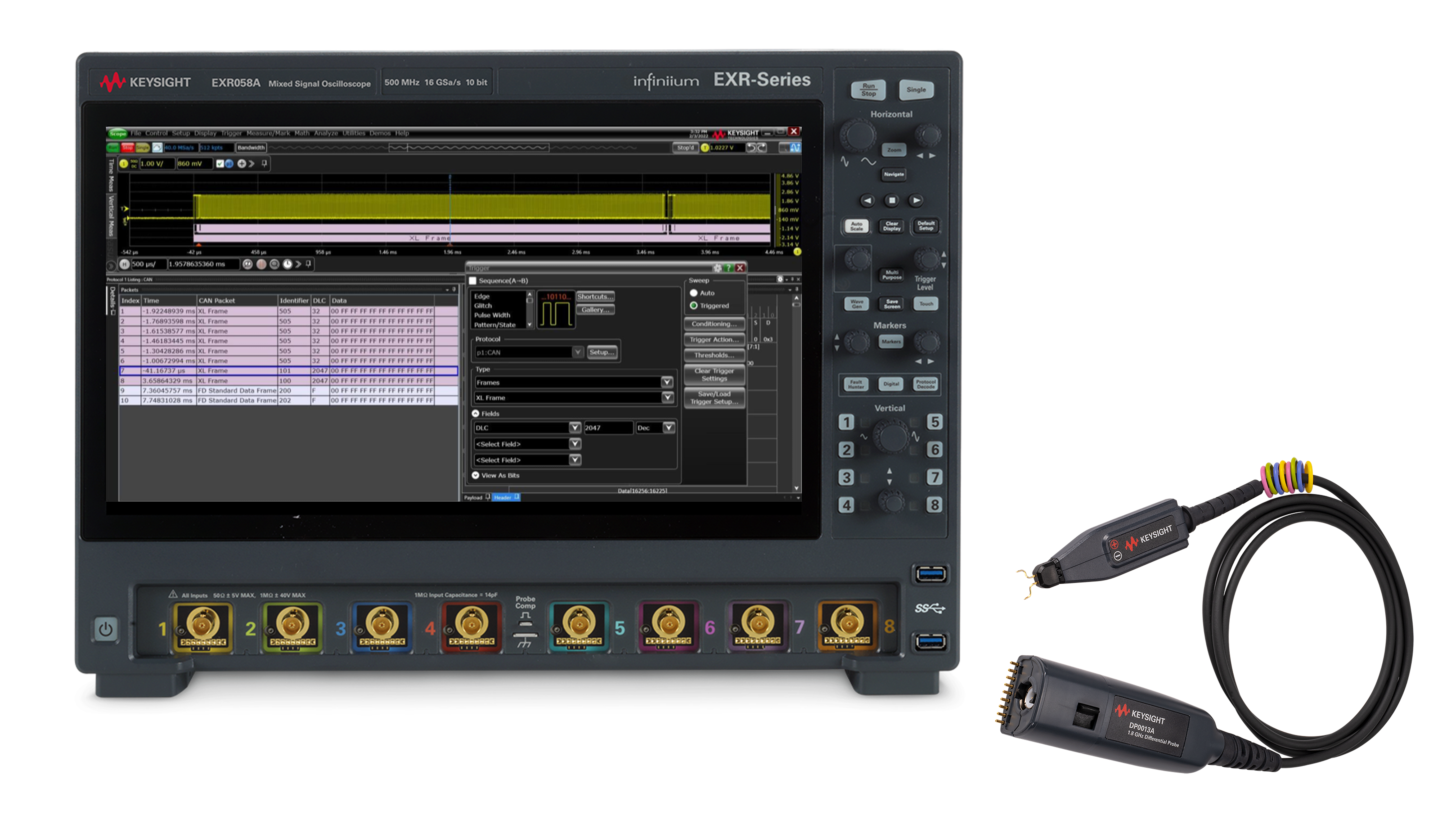

执行该测试需要一台能够采集差分 CAN 信号，同时基于 CAN FD 和 CAN XL 协议活动进行触发和解码的示波器。工程师使用差分有源探头将示波器连接到总线上，并配置相应的协议设置，包括仲裁和数据相位参数。汽车协议解码软件会解析捕获的帧，并将解码后的信息与物理层波形进行时间对齐后显示出来。 对于 CAN FD 和 CAN XL，工程师可以检查仲裁相和数据相，以识别捕获帧中的时序变化、信号跳变以及意外的波形行为。将这些测量结果与解码后的协议信息相关联，有助于工程师排查通信问题并确定这些问题是否与底层电气信号有关，从而在汽车系统调试过程中更全面地了解总线性能。

CAN FD 和 CAN XL 调试解决方案

调试 CAN FD 和 CAN XL 信号需要一台既能采集差分总线波形，又能支持在仲裁和数据阶段进行协议触发和解码的示波器。专业 台式示波器可捕获 CAN 物理层信号，而差分有源探头则能在低电路负载条件下测量总线线路之间的电压差。 汽车协议解码和触发软件使工程师能够选择 CAN FD 或 CAN XL 活动，并将解码后的帧与捕获的波形进行时间对齐显示。 对于这两种协议，该软件均支持对仲裁阶段和数据阶段活动的分析，使工程师能够检查帧结构、消息时序以及不同信号速率之间的转换。这有助于工程师识别意外的通信行为，并调查捕获帧中的潜在问题。示波器、软件和差分探头共同为调查汽车网络中的 CAN FD 和 CAN XL 通信问题提供了一套集成测量解决方案。
