如何检测电解电容器极性错误

+ 在线 测试系统

在极性反接导致装配缺陷之前及时发现

要验证电解电容器的极性，需要在受控条件下测量端子与电容器本体之间的电阻差。该测试依赖于在断电状态下进行测量，并评估受等效电路元件（如串联电阻、并联漏电阻以及建模后的二极管行为）影响的电阻路径。施加反向电压可产生可测量的漏电流，该漏电流用于区分极性方向。

该测试方案将系统总线连接至电容器的端子和外壳，从而能够测量指定节点之间的电阻值。当极性正确时，测得的电阻值稳定且在预期范围内。当极性反接时，漏电流特性会发生显著变化，导致电阻读数异常或呈负值。尽管存在元器件差异和供应商差异，该方法仍能实现可靠的极性检测。

电容器极性检测方案

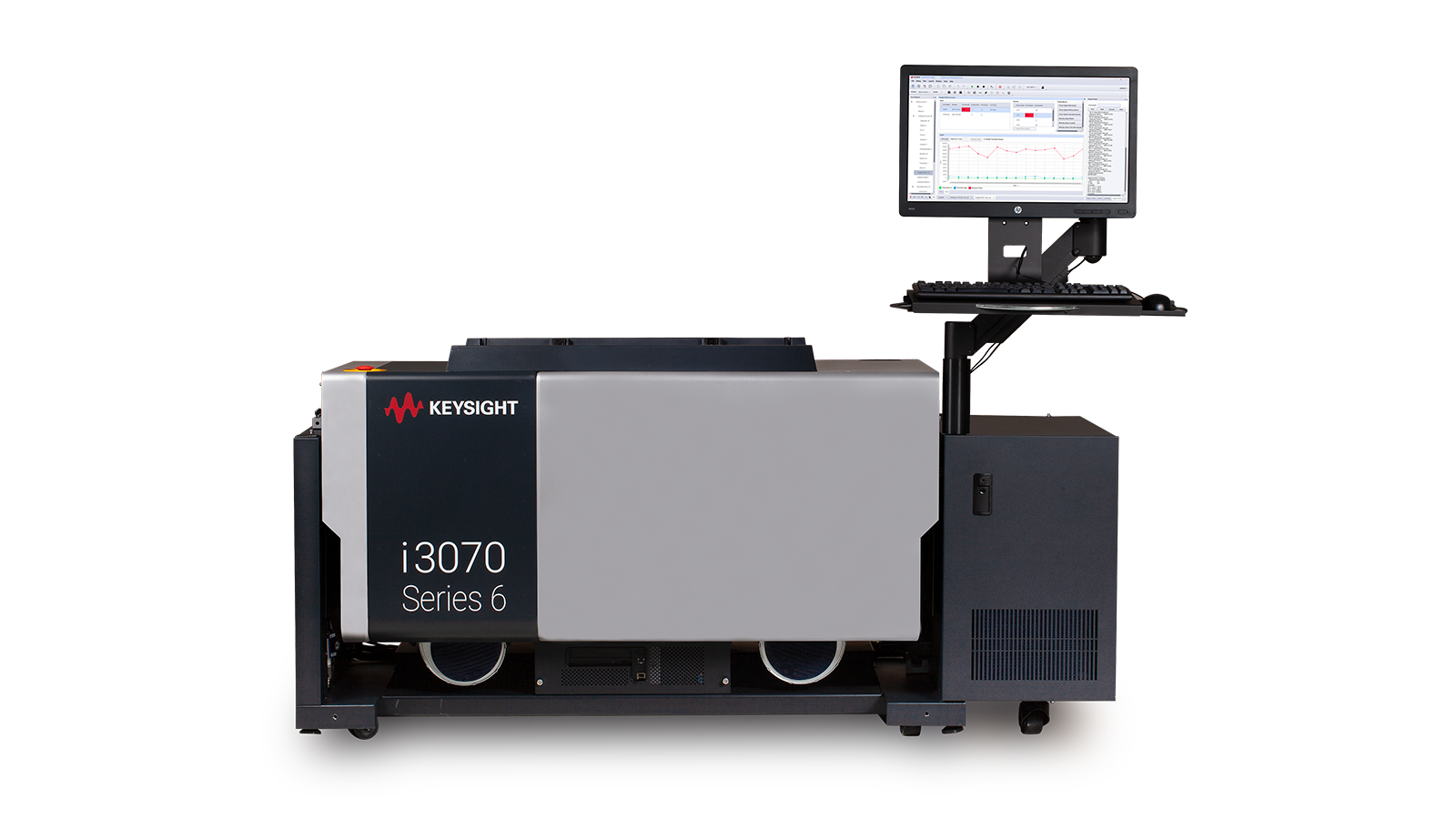

该测试需要施加受控激励，并测量电容器节点间的电阻，以检测极性方向。该解决方案采用一种在线测试系统，该系统将多条总线连接至电容器的端子和本体，以评估漏电流行为和电阻差异。该系统支持自动生成测试方案、集成额外测试点，并可同时验证电容值和极性。通过利用等效电路建模和反向电压特性，系统能够根据可测量的电阻变化来区分正确的极性和错误的极性。可编程测试资源、灵活的节点配置以及可重复的测量条件等功能，提高了检测精度和制造测试覆盖率。
