确保校准可追溯性与完整性

射频校准链中的测量可追溯性要求在工作级测量与一级标准之间建立一条无间断的链路，且每个步骤都应具有量化的不确定度贡献。该层次结构通常包括一级标准、传递标准和工作级仪器，每个级别都会因失配、漂移、连接器重复性及环境变化等因素引入额外的不确定度。 工程师必须确保校准间隔、校正因子和参考标准得到妥善维护，以保持可追溯性。基于热敏电阻的传感技术通常用于校准链的较高层次，因为它能够提供具有高绝对精度且对信号特性依赖性极小的真实平均功率测量值。

确保可追溯性还要求进行严格的不确定度分析，包括A类（统计性）和B类（系统性）不确定度的贡献。 工程师必须将不确定度在校准链的每个阶段进行传播，同时考虑有效效率、反射系数以及与频率相关的损耗。校准程序必须具有可重复性并有据可查，且在所有层级上均需保持一致的测量条件。妥善的可追溯性管理能够实现跨系统的测量结果可靠比较，支持符合计量标准，并确保在广泛的应用领域中对高精度射频功率测量结果的可靠性。

校准可追溯性保障解决方案

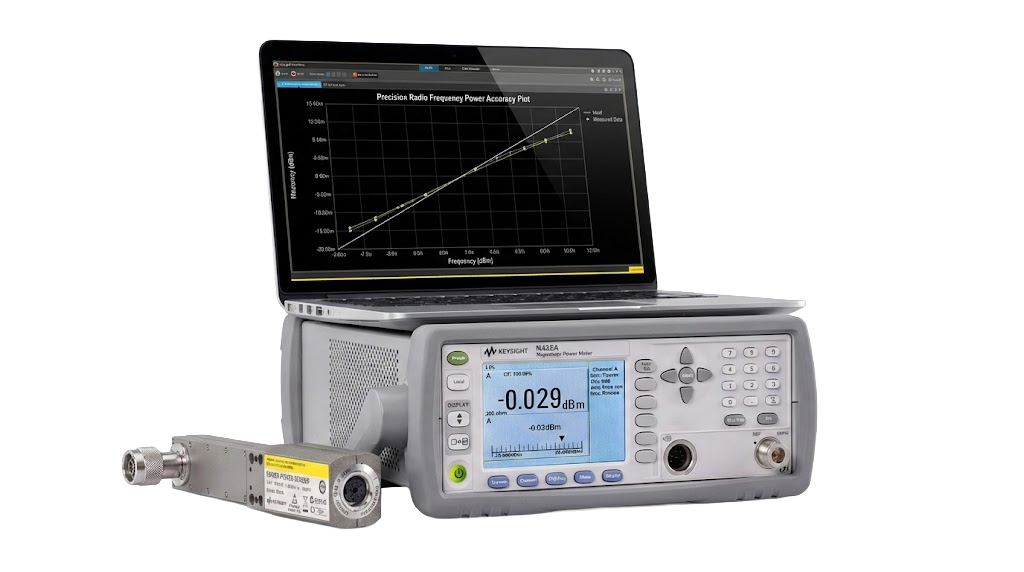

要确保测量可追溯性，必须实施结构化的校准流程，其中每次测量都应参照更高阶的标准，并在每个阶段应用有文件记录的不确定度及校正因子。工程师必须采用基于替代法的校准方法，应用失配和有效效率校正，并对环境和连接条件进行严格控制，以最大限度地减少变异性。 基于热敏电阻的功率传感器通过将射频能量转换为热能，提供真实的平均功率测量，从而实现高度准确且稳定的功率检测，且对调制或峰值因数等信号特性的依赖性极小。这些传感器与精密功率计配对使用，通过在传感元件之间进行比值测量，既能准确测定入射功率，又能补偿漂移和非线性。 必须计算不确定度并将其沿校准链进行传播，其中需纳入传感器性能、信号稳定性和系统损耗等因素的影响。自动测量控制和数据记录功能可确保校准程序的一致执行，强制执行可重复的工作流程，并提供维持可追溯性及符合计量标准所需的全面文档。
索取报价

参见校准可追溯性保障解决方案的框图

校准可追溯性保障解决方案的框图

探索我们校准可追溯性保障解决方案中的产品

如何实现可追溯的射频功率校准

利用热敏电阻传感器，结合功率传感器、功率计以及自动测量控制和数据记录软件，实现可追溯的射频功率校准。

了解更多

如何测量射频功率传感器的热漂移

使用功率传感器、功率计以及自动测量控制和数据记录软件，测量射频功率传感器的热漂移，以确保长期测量精度和稳定性。

了解更多

如何验证信号源的绝对功率精度

利用可溯源的测量技术和高精度传感器（包括功率传感器、功率计以及自动测量控制和数据记录软件），验证信号源功率的准确性。

了解更多
