如何评估电容器在多种频率下的稳定性

+ 台式LCR 表

评估整个频率范围内的稳定性和漂移

由于介电特性、极化行为以及与频率相关的损耗，电容器的特性可能会随测量频率而变化。要评估这种行为，需要在受控的测试条件下，以规定的频率进行电容测量。工程师可以比较在支持的测试频率下的电容值和损耗因数，从而识别元器件行为的变化，并验证其性能是否符合设计或生产限值。保持信号电平、测试夹具、校正设置和环境条件的一致性，有助于确保测量结果之间的差异确实反映了元器件的行为，而非测试设置的变化所致。

测量系统包括电容表、相应的测试夹具以及待测电容器。测量在选定的支持频率下进行，并在每种测试条件下记录电容值和损耗因数以便进行比较。工程师可以利用这些结果评估频率依赖性行为、比较不同电容器技术或生产批次、识别异常值，并验证元器件是否符合规定的限值。校正技术与一致的夹具条件有助于在跨测试频率和多个器件进行测量比较时保持重复性。

电容器稳定性测量解决方案

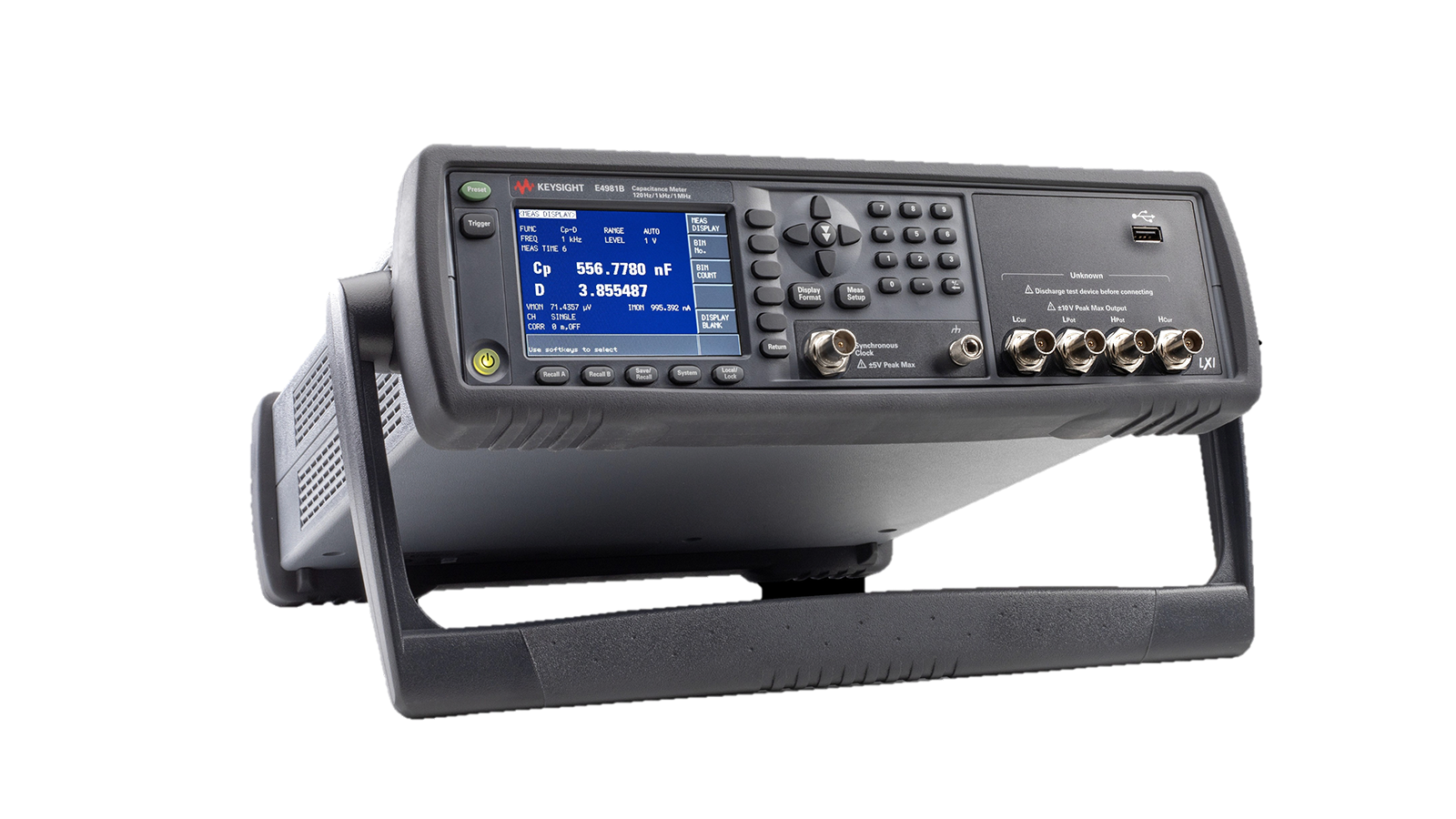

要评估电容器在不同频率下的稳定性，需要在一致的测量条件下，于预定义的测试频率下进行电容测量。该电容表提供 120 Hz、1 kHz 和 1 MHz 三种离散测量频率，使工程师能够比较每个支持频率下的电容值和损耗因数，而无需进行连续的频率扫描。高速测量功能支持对陶瓷电容器进行重复表征，而可选的测量量程和校正功能则有助于在各项测量中保持一致的测试条件。工程师可以比较这三个可用频率下的测量结果，以识别电容和损耗特性的变化，评估元器件的一致性，并根据预定义的限值对器件进行筛选。在重复测试过程中，比较器和分档功能还可以对被测元器件进行分类。这种工作流程既确保表征过程符合电容表的设计能力，又支持在元器件验证和生产测试过程中对电容器进行评估。
