测量低电平功率信号

由于低电平射频功率信号与测量系统的噪声底限非常接近，因此对其进行测量面临着重大挑战。在低功率水平下，热噪声、仪器噪声系数以及环境干扰的影响可能主导测量结果，从而导致测量不确定度增大且重复性降低。基于热敏电阻的传感器能够提供几乎不受波形影响的真实平均功率测量，但使用时需格外谨慎。

工程师和科学家必须优化阻抗匹配，以减少反射损耗、最大限度地降低电缆衰减，并确保环境条件稳定。通常采用平均技术来提高信噪比，而带宽控制则有助于限制噪声的影响。在接收机灵敏度测试、噪声系数验证以及精密仪器校准等应用中，准确的低电平测量至关重要。

低电平功率测量解决方案

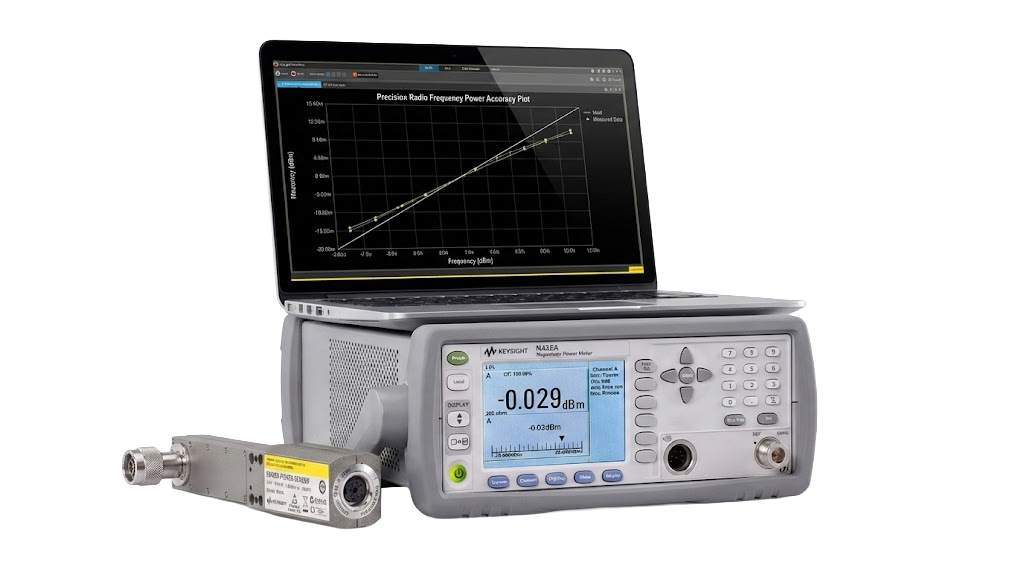

要进行高精度低电平功率测量，必须将测量系统内的所有噪声源和系统误差降至最低。工程师首先必须确保信号路径的低噪声，使用高品质连接器并尽量减少电缆损耗。 基于热敏电阻的功率传感器通过热转换提供高灵敏度和真实的平均功率测量，因此非常适合检测极低的信号电平，且对波形特性的依赖性极小；而精密功率计则具备高分辨率读数和比值测量能力，能够分辨噪声底限附近微小的功率变化。正确的阻抗匹配是基础 阻抗不匹配不确定性的基础 这种不确定性在低信号电平下会变得尤为显著。 采用信号均值化和较长时间间隔的积分等测量技术可提高有效信噪比，同时可应用带宽限制来减少带外信号带来的噪声影响。热稳定性至关重要，因为即使是微小的温度变化也会在高灵敏度传感器中引入可测量的误差。为了验证测量精度，需要进行重复测量以评估重复性并量化统计不确定度。 自动化数据采集系统通过实现一致的平均处理、精确的时序控制和高效的数据分析，增强了这一过程，从而确保在高精度应用中对低电平射频信号进行可靠且可重复的测量。
索取报价

参见低电平功率测量解决方案的框图

如何进行高精度低电平射频功率测量——框图
