同步 L-I-V 测量值

激光二极管的光-电流-电压（L-I-V）测量需要进行受控的驱动电流扫描、同时测量激光二极管电压，以及一条光电二极管检测路径，用于在激光电流变化时测量光输出。在监测激光二极管电压的同时，对其施加电流扫描。 将光电二极管维持在恒定的0.1 V，并以固定量程测量其电流。本例采用0至50 mA的激光二极管电流扫描，共201个数据点。

测量仪器 是同步进行的，因此每个完成的激光二极管电流步进都会触发光电二极管电流的测量。 在此示例中，电流步进周期为 500 µs，测量延迟为 100 µs，且针对短测量间隔采用了 0.01 个电源线周期的采样窗口设置。测量结果显示在仪器 上，并可导出为逗号分隔值 (CSV) 文件，以便绘制激光二极管电压和光电二极管电流随激光二极管驱动电流变化的曲线。

同步激光二极管 L-I-V 解决方案

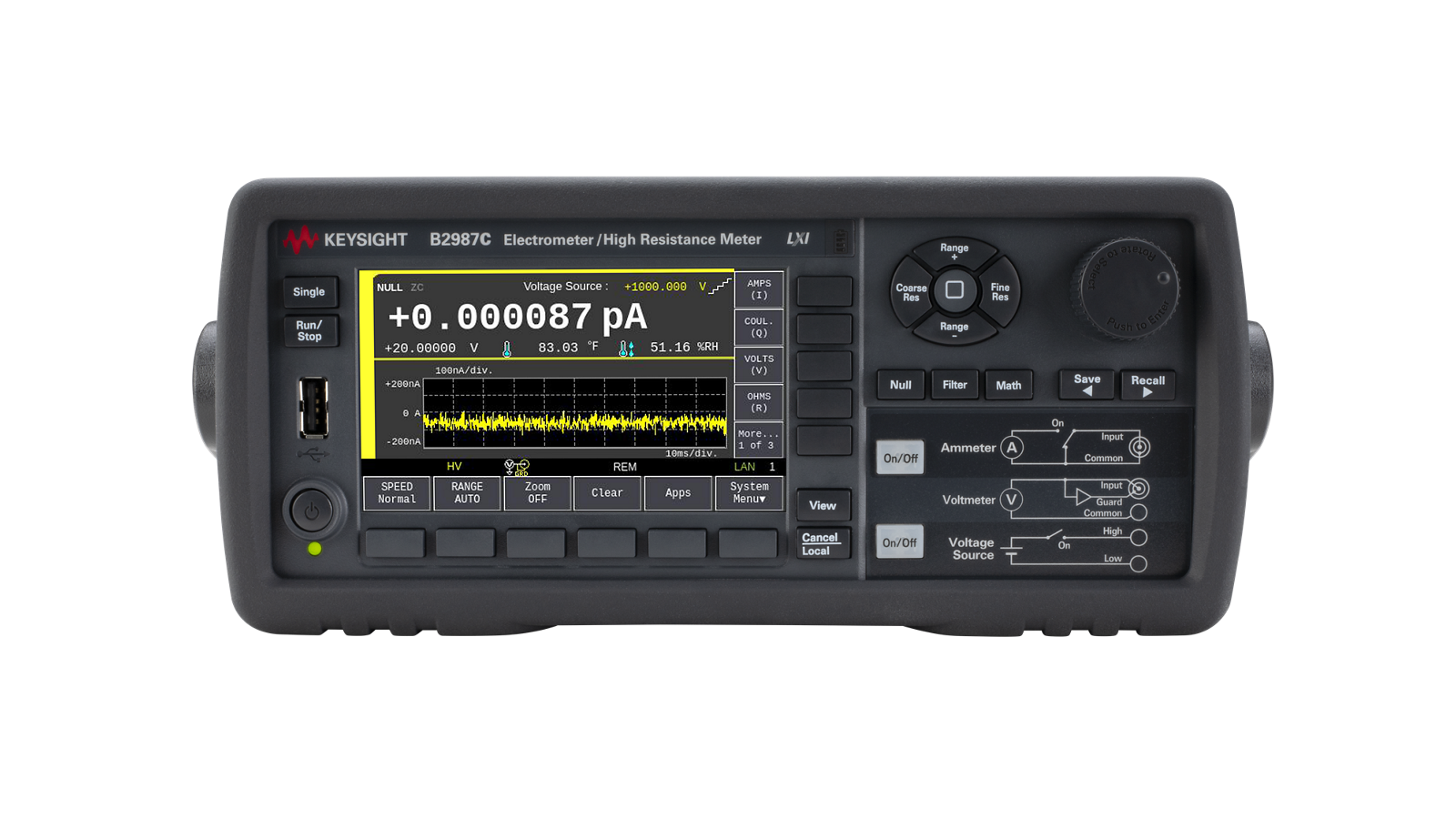

通过扫描驱动电流，并在同步触发电点测量激光二极管电压和光电二极管电流，来执行激光二极管测试。 B2911C 通过 0 至 50 mA 的线性扫描（包含 201 个数据点）为激光二极管提供驱动电流，并测量激光二极管电压。B2985C/87C 向光电二极管施加 0.1 V 的恒定电压，并在 2 mA 的固定量程内测量其电流。 每次电流步进后，B2911C都会通过N1294A-031 GPIO-BNC触发适配器，从其数字I/O端口向B2985C/87C的触发输入端发送触发信号。所得的激光二极管电压和光电二极管电流测量结果可在仪器 上查看，并可导出为CSV文件以供详细分析和绘制L-I-V曲线。
索取报价

参见同步激光二极管 L-I-V 解决方案的框图

如何进行激光二极管 L-I-V 测试——框图
