如何进行 PCIe® 7.0 协议验证

索取报价
PCIe 协议分析仪
+ PCIe 协议 分析仪
PCIe 协议分析仪
+ PCIe 协议 分析仪

以 128 GT/s 的速率对 PCIe 7.0 链路进行分析、调试和验证

PCIe 7.0 协议验证首先需要建立一条最高运行速率达 128 GT/s 的链路，并利用分析仪中继器、协议分析仪及相关流量分析软件捕获协议流量。随着 PCIe 数据速率的提升，在确保信号完整性的同时对链路流量进行可视化分析变得越来越具有挑战性，这要求协议采集过程不会干扰主机与被测设备之间的通信。 工程师通过捕获并解码物理层、数据链路层和事务层中的协议活动，来调查协议交互、监控链路行为并评估系统运行状况。 通过链路训练和状态状态机（LTSSM）分析，可以跟踪链路训练进程、恢复行为和状态转换；同时，对基于 FLIT 的流量进行解码，以揭示协议活动和数据包流。协议验证环境必须提供足够的可视性、触发能力和跟踪深度，以便调查协议行为、识别互操作性问题，并将流量活动与 PCIe 连接中发生的链路事件相关联。

捕获协议流量后，工程师会分析跟踪数据，以调查协议行为、互操作性和性能。协议测试仪可模拟根复合体或终端设备，为设备验证、互操作性测试和调试提供受控的链路伙伴行为。进阶 的触发和过滤功能有助于隔离相关流量和协议事件，从而减少不必要的跟踪数据，提高故障排查效率。 可通过多种分析视图（包括 FLIT 查看器、通道视图、事务解码、性能概览和 LTSSM 概览）来检查捕获的流量，使工程师能够从不同角度调查协议活动。 工程师可审查 FLIT 内容、事务活动、确认、流控制行为、协议错误和链路训练事件，从而隔离导致故障的事件序列。由此形成的工作流可在统一的分析环境中支持 PCIe 7.0 协议验证、系统调试、互操作性测试、性能分析以及根本原因调查。

PCIe 7.0 协议验证解决方案

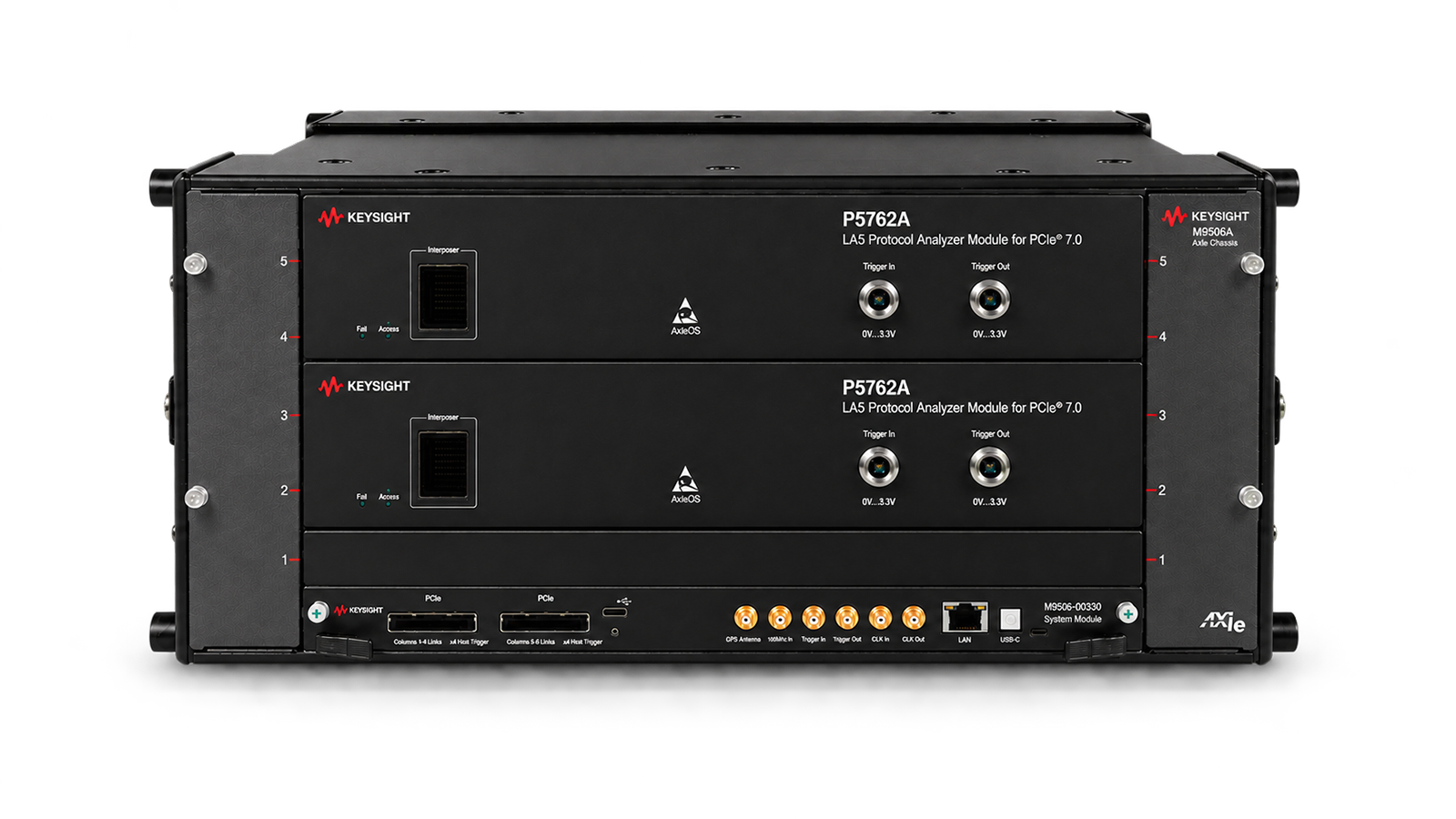

PCIe 7.0 协议验证需要可靠的流量采集、协议解码、流量分析以及可控流量生成，以评估高达 128 GT/s 数据速率下的互操作性、性能和系统行为。 是德科技的 PCIe 7.0 协议验证解决方案集成了协议分析仪、分析仪中继器、流量分析软件和协议测试仪，可在整个开发生命周期内支持设备验证、互操作性测试、性能分析和故障排除。 该分析仪可捕获并解码物理层、数据链路层和事务层的数据流量，同时提供对 LTSSM 行为、基于 FLIT 的操作以及事务活动的可视化分析。进阶 的触发和过滤功能可帮助工程师隔离特定的协议事件，减少不必要的跟踪数据，并加速故障排查。测试生成器功能可模拟根复合体或端点设备，从而在可重复的条件下实现受控的链路建立、流量生成和定向测试场景。 集成的分析视图可深入洞察协议活动、数据包传输、链路训练事件及协议错误，帮助工程师将链路事件与捕获的流量相关联，并定位导致故障的事件序列。由此形成的工作流支持从早期设备验证到系统级测试的全过程，涵盖 PCIe 7.0 协议验证、互操作性测试、性能表征、系统调试及根本原因分析。
索取报价

参见 PCIe 7.0 协议验证解决方案的框图

如何进行 PCIe® 7.0 协议验证

了解我们 PCIe 7.0 协议验证解决方案中的产品
