如何测试 1.6T 光发射机的符合性

索取报价

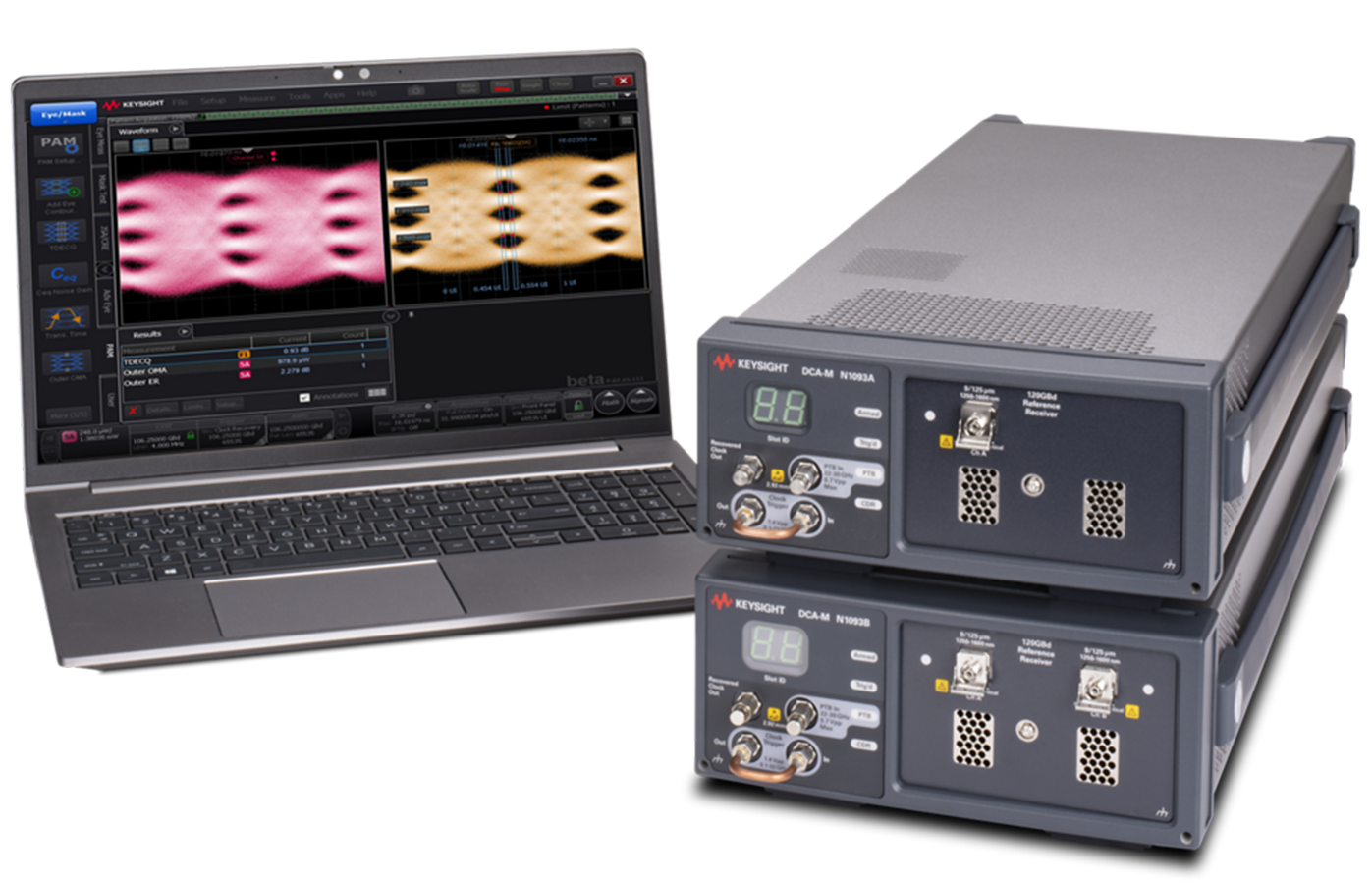

DCA-M 采样示波器
+ DCA 采样示波器
DCA-M 采样示波器
+ DCA 采样示波器

验证 224 Gb/s PAM4 光发射机的性能

测试1.6T光发射器需测量224 Gbps PAM4信号的质量，以确保符合IEEE 802.3dj标准。主要采用发射器色散与四相闭眼（TDECQ）指标，该指标量化了波形失真和色散造成的功率损耗。 执行此测量时，工程师需配备高带宽光采样示波器，采用SSPRQ测试图案进行锁相采集，并使用带宽等于半波特率（106.25 GBd时为53.125 GHz）的参考接收器模型。测试平台还必须支持优化参考均衡器、时钟恢复及精密波形分析功能。

在这些速度下，工程师面临多重挑战。低信号功率可能导致过多噪声，从而使TDECQ测试结果失准。高色散与波形失真会给时钟恢复系统带来压力，影响测试重复性。发射器不稳定、图案锁定不良及直方图间距错误将进一步降低测试精度。此外，PAM4调制的复杂性及不断演进的标准要求测试配置具备灵活性，能够适应不同均衡器长度、SER目标值及信号条件。

1.6T光发射器符合性解决方案

验证1.6T光发射器性能需要测量PAM4波形并计算TDECQ，以评估信号损伤导致的功率损耗。 是德科技1.6T光发射器符合性解决方案DCA采样示波器与合规测试软件，构成全面的光发射器性能表征方案。该方案支持高达60 GHz的光带宽、集成时钟恢复功能，并具备基于IEEE 802.3dj预设的自动化TDECQ分析能力。此解决方案可快速实现符合标准的PAM4光发射器验证，满足数据中心部署需求。
