如何测试HDMI物理层接收器合规性

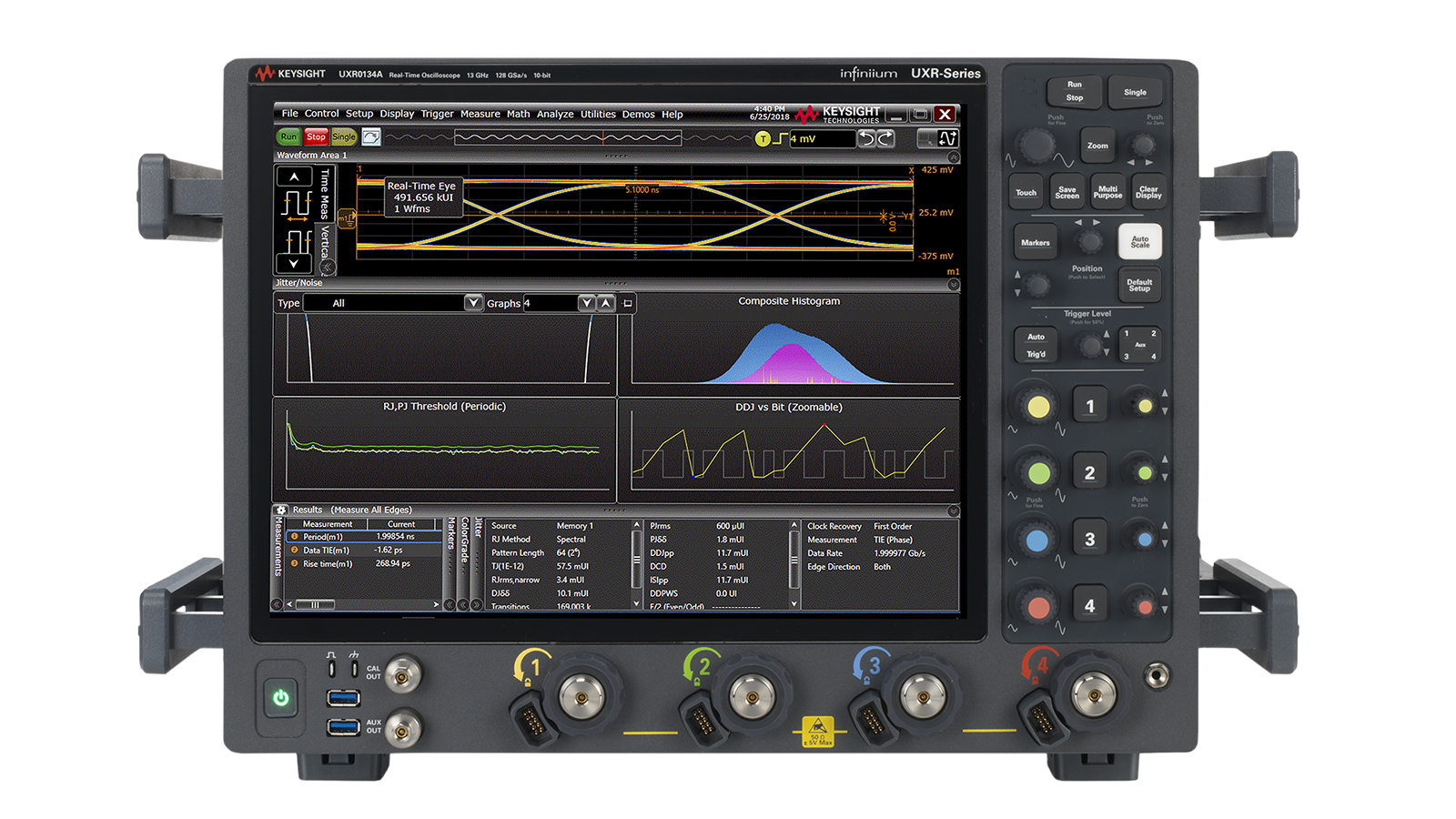

Infiniium 系列示波器
+ Infiniium

使用任意波形发生器测试HDMI接收端合规性

测试高清多媒体接口(HDMI)2.1接收端和源设备时,需克服因传输速率翻倍导致的信号质量失真引发的互操作性问题。HDMI 2.1在物理层进行了两项重大变革:引入新型固定速率链路(FRL)视频传输方式,以及增强型音频回传通道(eARC)。

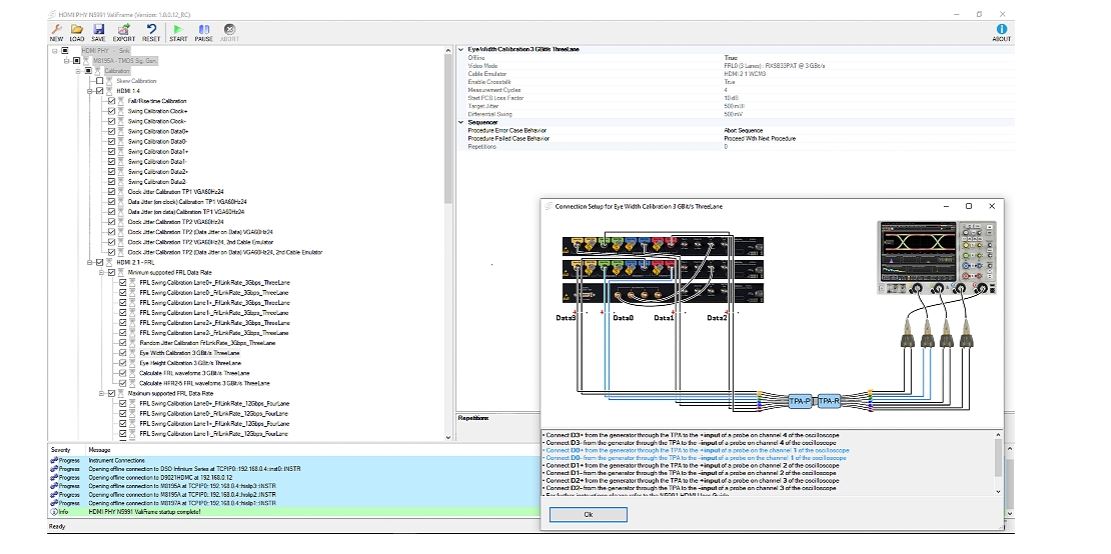

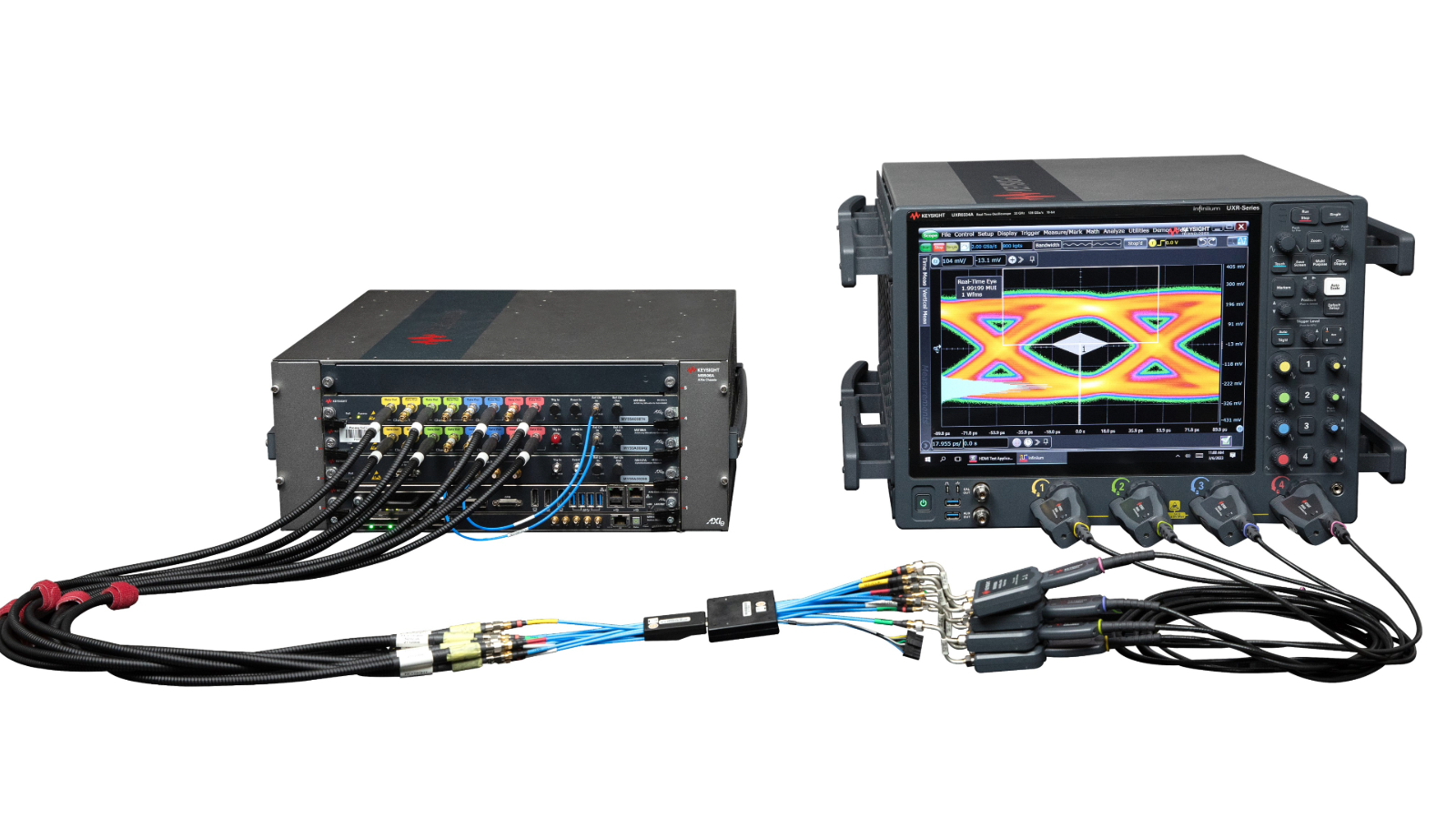

HDMI合规性接收端测试需使用能生成多种测试图样的信号源,并具备向输出信号添加精确量化失真的能力。采用任意波形发生器(AWG)配合软件实现测试自动化,引导完成测试流程及所需系统连接。使用实时示波器进行信号校准。

HDMI物理层接收器合规性测试解决方案

HDMI 2.1x 接收端合规性测试需要能够生成多种测试图样的信号源。测量精度取决于信号源的噪声底(固有抖动)以及控制信号属性的能力,例如注入抖动。是德科技的HDMI接收端合规性测试解决方案包含信号发生器、自动化测试软件以及用于信号校准的高性能实时示波器。

是德科技HDMI接收端测试解决方案支持完整的HDMI 2.1x过渡最小化差分信号传输(TMDS)和FRL数据速率,提供FRL字符错误检测及TMDS视频检测功能。该测试方案可独立注入时钟和数据抖动,实现精确的接收端特性分析。 凭借业界首创的通道复制功能,任意波形发生器可在仪器内部添加同对线偏移,从而在精密校准过程中无需手动调整外部延迟线。
