在动态载荷条件下评估启动过程

DC-DC 转换器的启动测试需要在向其输出端施加规定负载的同时，控制转换器的输入条件，并监测从导通到稳态运行期间的电气行为。设定所需的输入电压，配置初始输出负载，并启动转换器的启动序列，同时随时间推移测量输出电压和电流。 所得波形展示了转换器如何完成其启动序列，包括导通延迟、输出电压上升、过冲或欠冲，以及稳定到稳压输出电平的过程。在不同的输入电压和输出负载下重复测量，可表征转换器在预期工作条件下的启动行为，并揭示在接近最小或最大输入电压时，以及在轻载和重载条件下可能发生的变化。

动态加载通过在启动期间或启动后，在受控点改变转换器输出电流来扩展测量范围。可编程电子负载可设定可重复的电流水平、过渡时序和上升/下降速率，从而在转换器工作点发生变化时对其进行评估。 通过同时测量输出电压响应和负载电流，可将每个预设的负载过渡与电压偏差、恢复及稳态行为建立关联。可在多个工作点重复相同的负载条件，以一致地比较转换器的响应；同时，时域测量可捕获需要更大测量带宽的启动和瞬态事件。这种组合提供了表征转换器启动及其向正常稳态运行过渡所需的电压、电流、时序和动态负载控制。

DC-DC 转换器启动验证解决方案

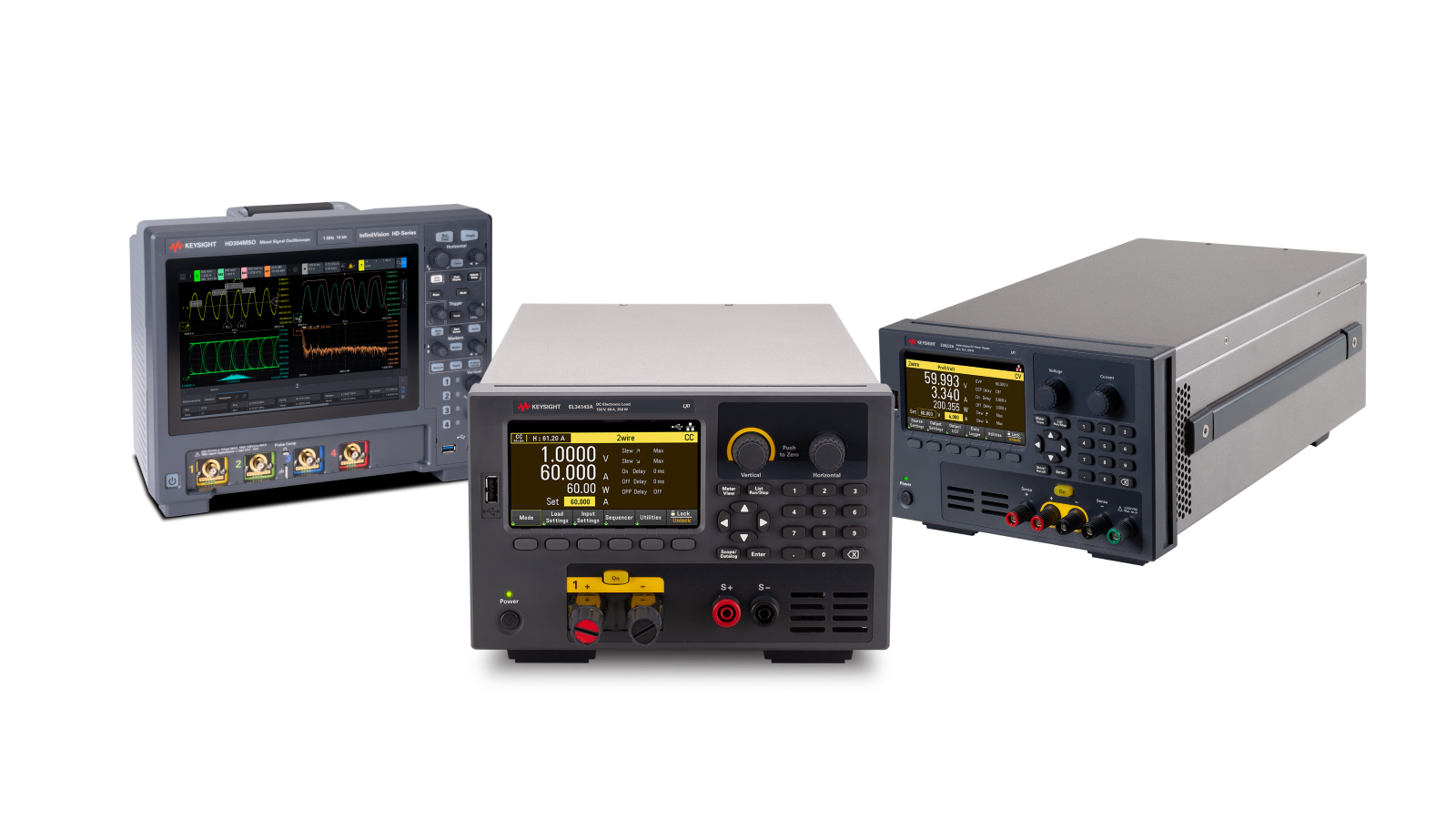

要测试DC-DC转换器的启动行为，需要在建立可重复的输入和输出条件的同时，测量转换器从导通到稳态运行期间的响应。该解决方案采用是德科技台式直流电源向转换器提供受控的直流输入电源，并使用是德科技台式直流电子负载在转换器输出端施加预设的负载条件。 通过预设的负载电平、过渡时序和上升/下降速率，可以再现输出需求的变化；同时，是德科技示波器在启动和负载过渡期间捕获时间相关的电压和电流波形。记录的测量数据展示了输出电压上升过程、瞬态偏差、稳态行为以及相应的负载电流变化。该方法支持在多种输入电压、输出负载和动态工作条件下，对转换器启动特性进行可重复的表征。
