在处理器负载变化条件下分析 Rails 的特性

嵌入式电源轨瞬态测试需要再现处理器、内存、接口及其他数字子系统在不同工作状态之间切换时所产生的电流需求变化。将可编程电子负载连接到待测直流电源轨上，并设定代表规定低功耗和高功耗工作条件的电流水平。 在这些电平之间编程切换，同时直接在电源轨上测量电压，以便将负载电流的每次变化与相应的电气响应相关联。这些测量结果可表征稳压器在响应需求变化时的电压偏差、恢复和稳态过程，并为评估电源轨行为提供一致的工作条件，而无需依赖处理器软件或系统活动来在每次测试中重现相同的负载事件。

动态负载曲线通过控制电源轨的初始和最终电流水平、过渡时序、重复频率以及上升/下降速率来扩展测量范围。配置能够模拟各种状态变化的序列，例如从空闲状态切换到处理状态、从处理状态切换到空闲状态，或子系统活动的重复突发，然后在整个编程曲线期间捕获电压和电流数据。 在不同的电源轨电压和负载电流水平下重复相同的序列，以比较目标工作范围内的瞬态行为，并识别导致电压波动更大或恢复间隔更长的条件。使用可编程负载在独立于嵌入式系统的情况下重现电力需求，可提供可重复的激励信号，用于在集成或运行完整的处理器工作负载之前对供电网络进行特性分析。

嵌入式电源总线瞬态验证解决方案

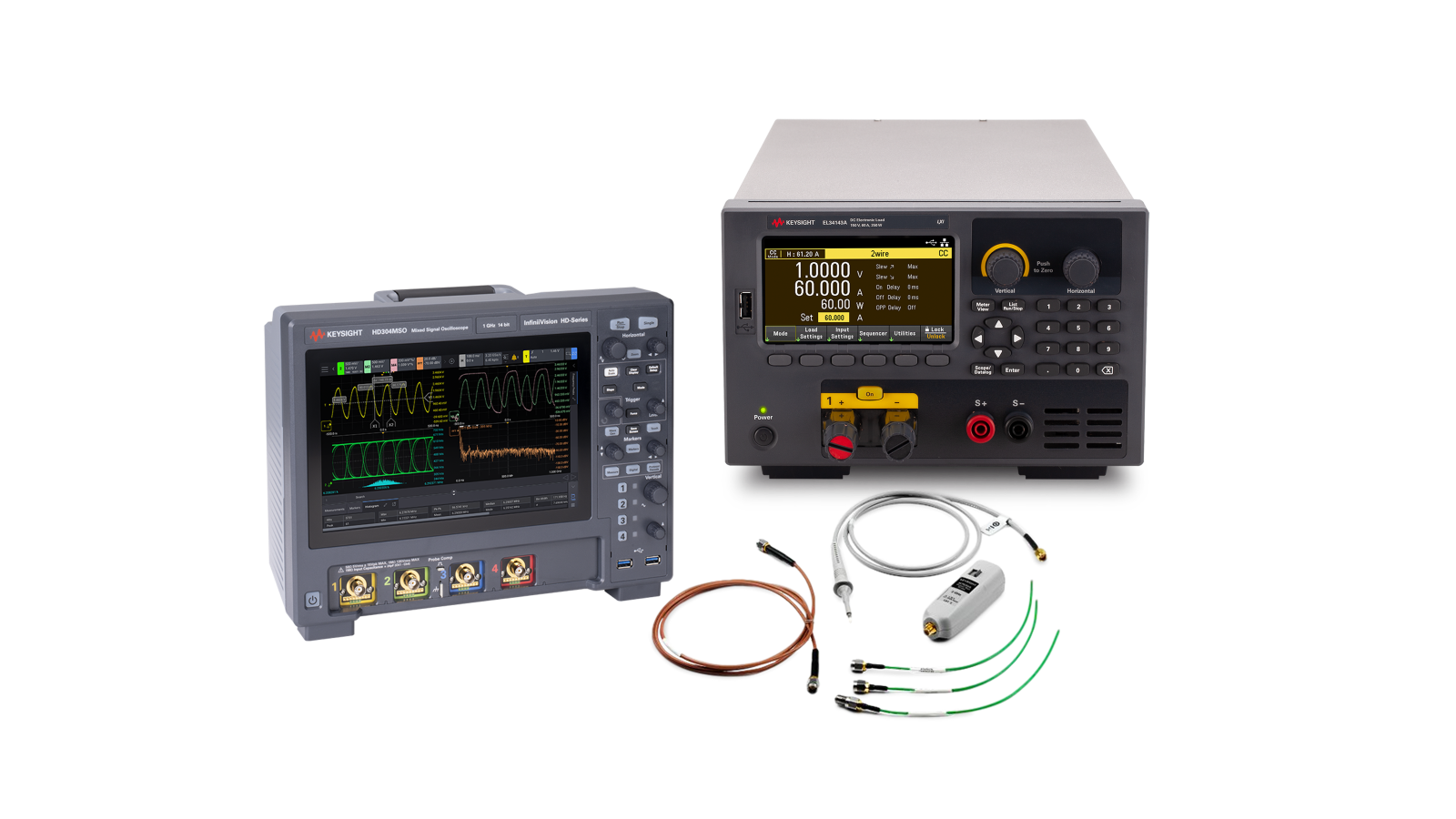

测试嵌入式电源轨的瞬态响应，需要在测量每个负载过渡过程中的电源轨电压的同时，产生可重复的电流需求变化。该解决方案采用是德科技的台式直流电子负载，通过设定预编程的电流水平、过渡时序和上升/下降速率，来模拟处理器或子系统活动中的变化。 配备电源轨探头的是德科技示波器可捕获相应的电源轨电压波形，并提供观察瞬态偏差和恢复过程所需的时间域可见性。记录的电压和电流测量数据展示了电源轨在每个预设负载序列中的响应情况。该方法支持在多种电流水平、过渡速率和嵌入式系统运行配置下进行可重复的电源轨特性分析。
