低压PMIC输出轨的特性分析

电源管理集成电路（PMIC）的输出稳压测试需要向器件提供受控的输入电源，同时在稳压输出端施加规定的电流负载。确定所需的输入电压和PMIC工作配置，然后将可编程电子负载连接到待测输出端，并在适当情况下使用远程感测功能，以减小负载连接处电压降的影响。施加一系列输出电流水平，同时直接在稳压输出端测量电压。 所得测量结果可表征输出电压从轻载到高电流工作点的变化情况，并确定所选工作范围内负载电流与稳压输出电压之间的关系。

动态测量通过在预定义的电流水平之间切换电子负载，同时捕获输出电压和负载电流随时间的变化情况，从而扩展了测试范围。根据所需的负载曲线，编程设定初始电流、最终电流、过渡时序和上升/下降速率，然后将电流过渡与PMIC输出端的电压偏差和恢复情况相关联。在不同的输入电压和输出电流水平下重复该序列，以表征预期工作条件下的稳压性能和瞬态行为。 对于极低的输出电压，需验证每种电压-电流组合是否仍处于电子负载的低电压工作区域内，因为当负载两端的电压接近其最低工作限值时，可用的吸入电流和瞬态性能可能会下降。

PMIC 输出稳压验证方案

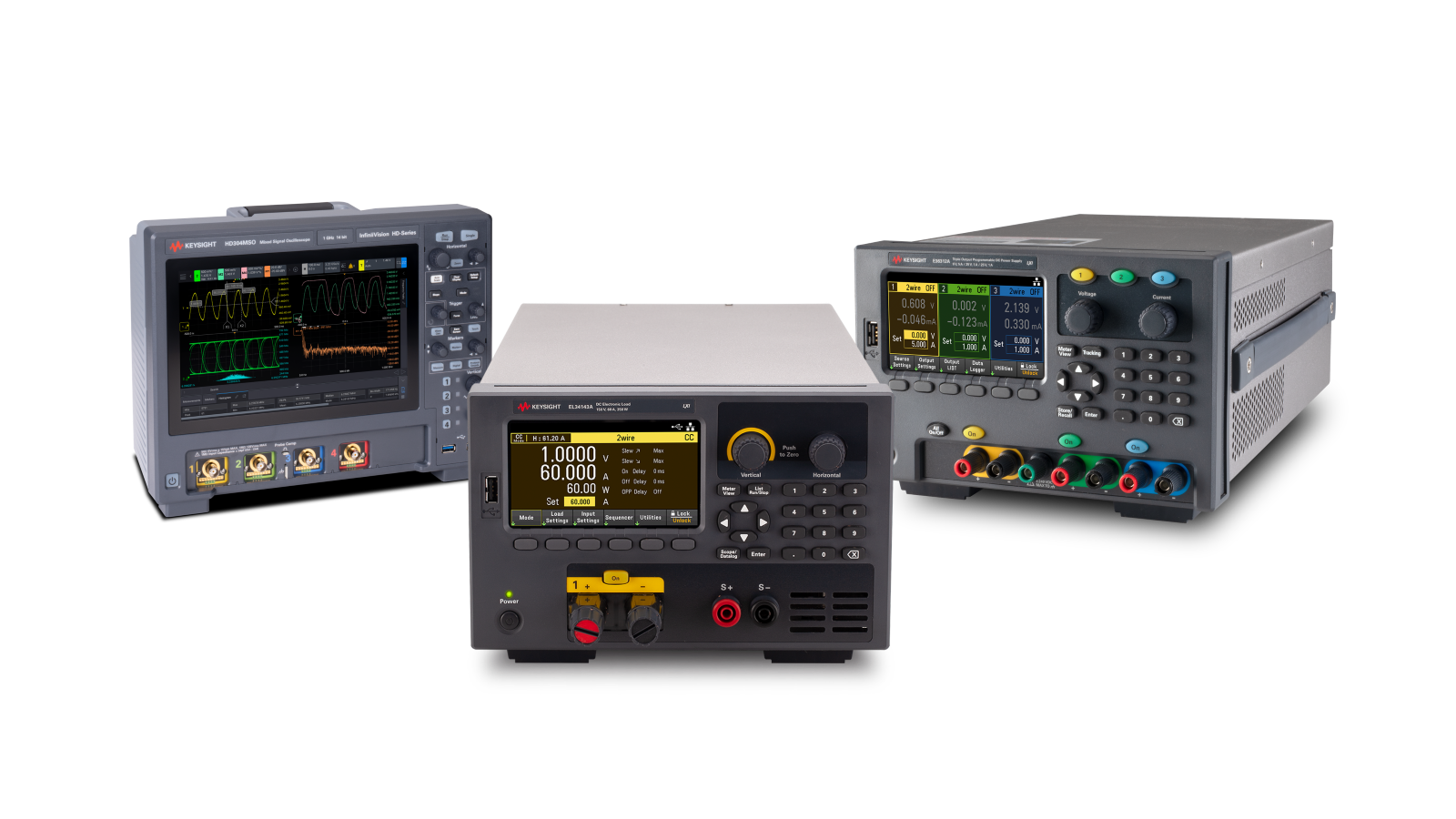

测试低压PMIC的输出稳压性能，需要在静态和动态负载变化过程中，在施加受控输入功率和可重复输出电流条件的同时，测量轨电压。该解决方案采用是德科技的三路输出直流电源，向被测设备提供受控功率，并使用是德科技的台式直流电子负载，向稳压输出轨施加预设的电流水平。 通过预设的电流水平、过渡时序和上升/下降速率，可以再现变化的负载条件，同时使用是德科技示波器捕获与时间相关的输出电压和电流行为。记录的测量数据展示了在每种预设工作条件下，负载调节、瞬态偏差、恢复和稳态过程的情况。这种方法支持在多种输入电压、输出电流水平和动态负载序列下，对 PMIC 轨进行可重复的特性分析。
索取报价

参见 PMIC 输出稳压验证方案的框图

PMIC 输出稳压验证方案的框图
