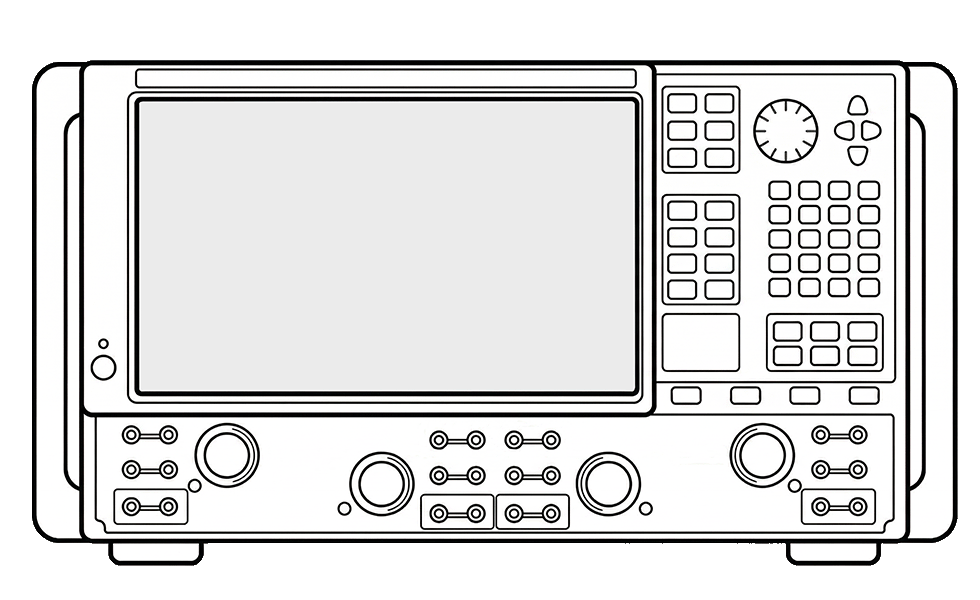

+ 旗舰网络分析仪

测量调制功率放大器（PA）的性能

要验证调制负载拉动测试，需要宽带调制激励信号、经过校准的射频测量路径，以及在实际工作条件下对放大器行为的分析。工程师将数字调制信号施加到被测功率放大器（PA）上，并测量非线性响应指标，例如误差向量幅度（EVM）、相邻信道功率比（ACPR）、噪声功率比（NPR）、增益压缩和频谱再生。测量过程必须确保从信号源到器件输入端，以及从器件输出端到分析仪的整个过程中，信号保真度得以保持。

该测试平台集成了矢量网络分析仪、矢量信号发生器和调制失真分析功能，用于在器件参考平面上对放大器进行特性分析。矢量校准将测量参考平面扩展至被测器件，从而能够以更高的精度对调制激励信号和响应进行分析。该方法适用于射频和毫米波放大器的特性分析，在这些应用中，必须综合评估阻抗条件、调制质量和非线性失真。

调制负载拉动方案

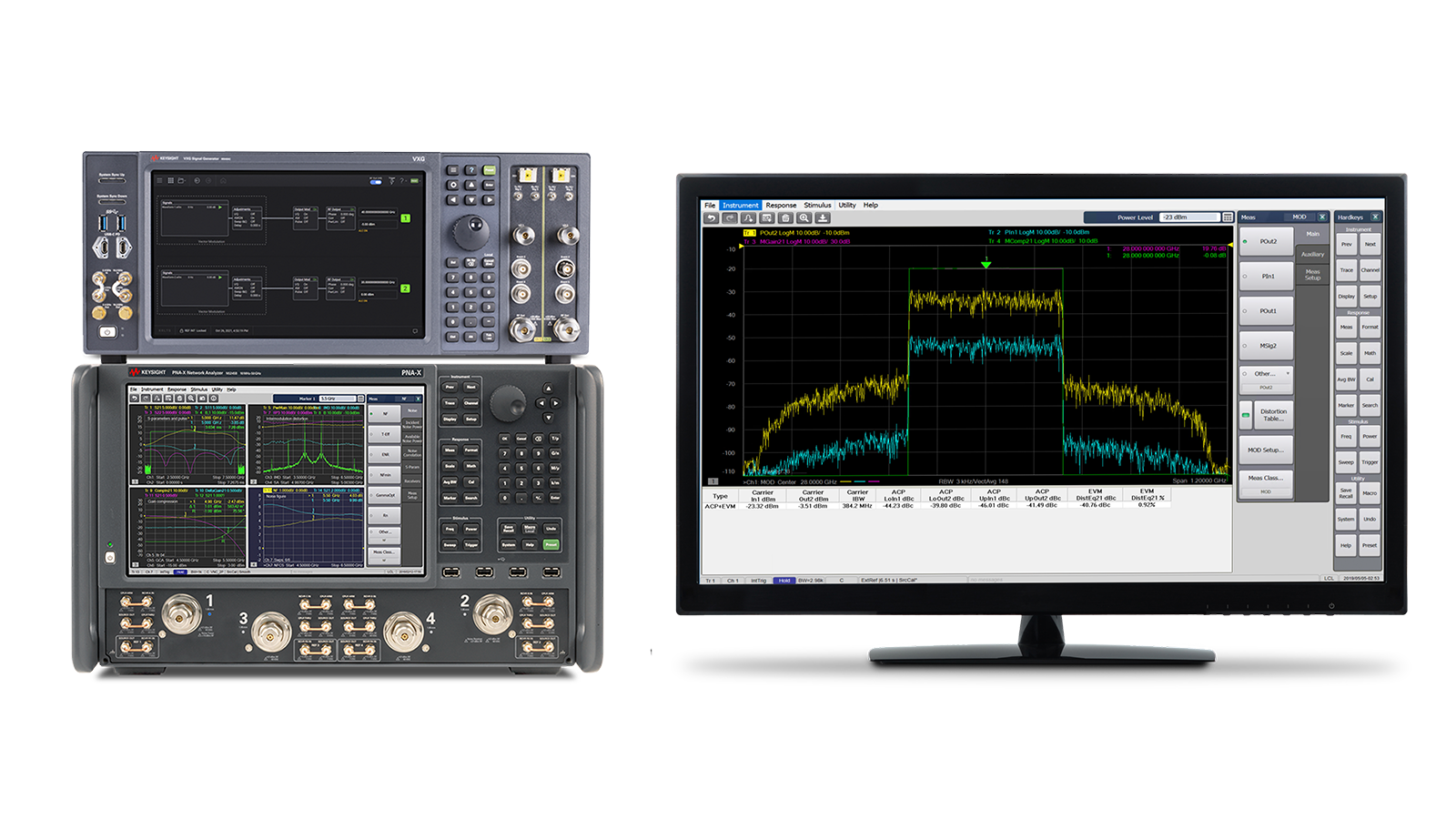

通过向功率放大器施加宽带调制激励信号，并在已校准的器件参考平面上测量非线性响应，来验证调制负载拉动测试。该解决方案采用是德科技的调制失真应用，配合旗舰网络分析仪和旗舰信号发生器，测量放大器在调制条件下的性能。工程师可在使用矢量校准将信号源和分析仪的参考平面扩展至被测设备的同时，评估EVM、ACPR、NPR以及非线性失真。这支持对射频和毫米波放大器进行精确表征，在该过程中必须同时测量信号保真度、调制质量和非线性行为。
